Роздавач-змішувач кормів причіпний рсп-10
Призначений для приймання в заданому співвідношенні подрібненого сіна, сінажу, силосу, гранул, концентрованих кормів з добавками та деяких інших компонентів, змішування, транспортування та роздавання одержаної кормової суміші на фермах великої рогатої худоби, де ширина кормового проїзду приміщень становить не менше 2,20 м, висота воріт – не менше 2,45 м, ширина воріт – не менше 2,50 м і висота годівниці – не більше 0,75 м, а також на відгодівельних майданчиках.
Причіпний змішувач-роздавач агрегатується з тракторами класу 1,4, привод робочих органів здійснюється від ВВП трактора.
Основними складовими елементами змішувача-роздавача є ходова частина 1 (рис. 4) з рамою 2, на якій змонтований кузов 3. У кузові знаходяться верхні 6 та нижній 10 шнеки. У середній частині лівої боковини кузова розміщений вивантажувальний транспортер 9 із засувкою 8, яка приводиться у дію гідроциліндром.
Кузов представляє собою зварну конструкцію із листової сталі. У торцевих стінках кузова виготовлені отвори для кріплення підшипникових вузлів, шнеків та привода. На задній торцевій стінці кузова розміщена коробка для привода робочих органів через ланцюгові передачі 4.

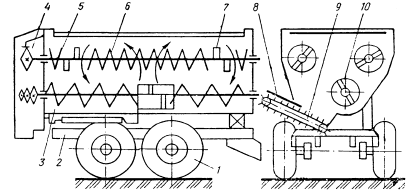

Рис. 4. Конструктивно-технологічна схема змішувача-роздавача РСП-10: 1 – ходова частина; 2 – рама; 3 – кузов; 4 – коробка ланцюгових передач;
5 – відбивні витки; 6 – верхні шнеки; 7 – пальці; 8 – засувка; 9 – вивантажувальний транспортер; 10 – нижній шнек
Технічне обслуговування
При ЩТО перевіряють натяг привідних ланцюгів і завантажувального транспортера, кріплення карданних з’єднань, тиску у шинах коліс та стан коліс, роботу запобіжної муфти на приводі транспортера, визначення рівня та ступеня забруднення масла, перевіряють роботу системи підйому і опускання лотка з вивантажувальним транспортером.
Під час роботи слідкують за рівномірною роздачею корму і відсутністю сторонніх шумів та стуків у робочих органах.
Після роботи очищають бункер від бруду та залишків корму, регулюють натяг полотна вивантажувального транспортера, змішують ланцюги та підшипники зубчастих привідних коліс.
ТО-1 включає операції ЩТО, а також перевірку і регулювання ходової частини, гальма, підшипників ходових коліс.
ТО-2 включає операції ТО-1, а також перевірку стану приводних ланцюгів транспортера, заміну пошкоджених ланок, заповнення гальмівної системи робочою рідиною, перевірку зазору підшипників та сходження коліс, перевірку мастила в коробці, огляд всіх вузлів бункера-змішувача, при необхідності заміну пошкоджених деталей, перевірку ступеня спрацювання зубчастих зачеплень, перевірку кріплення лопатей до валів шнека.
2. Хід проведення
1. Ознайомитися з основними вимогами, призначенням, конструктивними особливостями, режимами роботи, основними несправностями, причинами виникнення та способами їх усунення змішувачів типу С, ИСК-3А, РСП-10.
2. З’ясувати відмінності в будові змішувачів, джерела забруднення та заходи охорони оточуючого середовища при їх експлуатації.
3. Вивчити заходи технічного обслуговування змішувачів типу С, ИСК-3А, РСП-10, їх періодичність, зміст та трудомісткість.
4. Ознайомитися з структурними елементами, їх функціями, правилами експлуатації та техніки безпеки.
5. Підготувати змішувач ИСК-3А до роботи. Під керівництвом викладача чи майстра навчання включити змішувач і оцінити його роботу.
6. Провести щоденне технічне обслуговування змішувачів.
