1.3.Навантажувач-сінокидач фронтальний пф-0,5

Агрегатують з тракторами МТЗ-80/82 (табл.6, рис.3).

Таблиця 6 – Технічна характеристика фронтального навантажувача ПФ-0,5

Показник	Значення
Вантажопідйомність, кг	500
Продуктивність, т/год.
на скиртування соломи	До 15
на навантаження сипучих матеріалів	До 30
На навантаженні гною	30…50
Максимальна висота підйому, м	До 7
Висота формування стогу, м	До 8
Маса, кг	1226
Робоча швидкість, км/год.	7
Обслуговуючий персонал, чол.	1
Габаритні розміри, мм	8770х2930х3570

Рис. 3. Навантажувач-сінокидач фронтальний ПФ-0,5:

1 – розкос; 2 – рама опорна; 3 – рама передня; 4 – розпорка; 5 – ківш; 6 – грабельна решітка; 7 – стінка, яка штовхає; 8 – накидний пристрій; 9 – гідроциліндр; 10 – тяга; 11 – рама підйому.

Технічне обслуговування. При ЩТО зовнішнім оглядом перевіряють стан і надійність кріплення з'єднань агрегату, особливо кріплення опорної рами, передньої рами і рами підйому. Перевіряють придатність пружинних шайб і гайок, наявність шплінтів і штифтів, з’єднання шлангів і маслопроводів гідросистеми на відсутність течії, наявність масла в гідросистемі трактора. Виявлені несправності усувають. Інші операції ЩТО проводять згідно з інструкцією з експлуатації трактора, з яким агрегатується навантажувач.

Періодичне технічне обслуговування проводять через кожні 40 годин роботи. Воно включає операції ЩТО і, крім того, змащення механізмів навантажувача з таблицею мащення.

1.4.Навантажувач грейферний пг-0,2а

Крім основних робочих органів (грейферів двох типів, гака і бульдозера) навантажувач обладнують грейфером для коренеплодів, призначеним для навантаження і розвантаження буряків, картоплі (рис. 4).

Технічне обслуговування. При ЩТО навантажувач очищують від бруду і залишків навантажуваного матеріалу; перевіряють рівень масла в маслобаку і надійність гідросистеми. Виявлені несправності усувають і при необхідності доливають масло в бак до верхньої відмітки щупа.

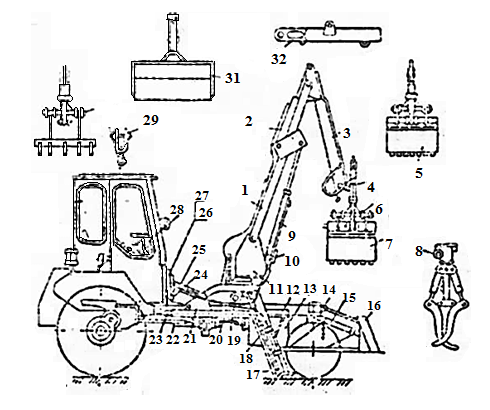

Рис.4. Навантажувач грейферний ПГ-0,2А: 1 – стріла; 2, 4, 9, 15 – гідроциліндри; 3 – надставка; 5 – грейфер для коренеплодів; 6 – важіль грейфера: 7 – грейфер для сипучих матеріалів; 8 – захват для вантажів; 10 – клапан; 11 – колона; 12 – підвіска бульдозера; 13 – маслобак; 14 – підвіска гідроциліндрів; 16 – бульдозер; 17 – домкрат; 18 – гідроциліндри; 19 – гідроциліндр повороту; 20 – редуктор з насосом; 21 – рама; 22 – вал карданний; 23 – балка; 24 – гаситель; 25 – гідросистема; 26 – гідророзподілювач РВО-2/3-444; 27 – гідророзподілювач РВО-2/2-444; 28 – важелі управління; 29 – гак з підвіскою, 30 – грейфер універсальний; 31 – лопата для розвантаження сипучих матеріалів; 32 – подовжувач стріли.

При ТО-1 (через 60 годин роботи або після навантаження 200 т матеріалів), крім операцій ЩТО, перевіряють і підтягують різьбові кріплення редуктора, рами, підвісок бульдозера і гідроциліндрів: змащують вузли згідно зі схемою мащення.

Таблиця 7 – Технічна характеристика грейферного навантажувача ПГ-0,2А

Показник	Значення
Вантажопідйомність, кг	400
Продуктивність, г/год.	55
Максимальна висота розвантаження, мм	3200
Глибина опускання грейфера нижче рівня опірної поверхні, мм	До 1500
Кут повороту стріли	180°
Обсяг грейфера для сипучих матеріалів, м3	0,22
Маса, кг	1035
Габаритні розміри, мм	4570x2500x3300
Агрегатують з самохідним шасі Т-16М і СШ-28

При ТО-2 (через 240 годин роботи або після навантаження 4000 т вантажу) виконують операції ЩТО, ТО-1, а також промивають фільтри, замінюють масло в гідросистемі і редукторі.

При ТО-3 (через 960 годин роботи або після навантаження 5000 т вантажів) проводять операції ЩТО, ТО-1, ТО-2 і, крім того, промивають маслобак бензином і просушують. При наявності протікань розбирають гідроциліндри, оглядають стан різьбових ущільнень, робочих поверхонь. При необхідності замінюють різьбові ущільнення.
