Установка плат адаптеров

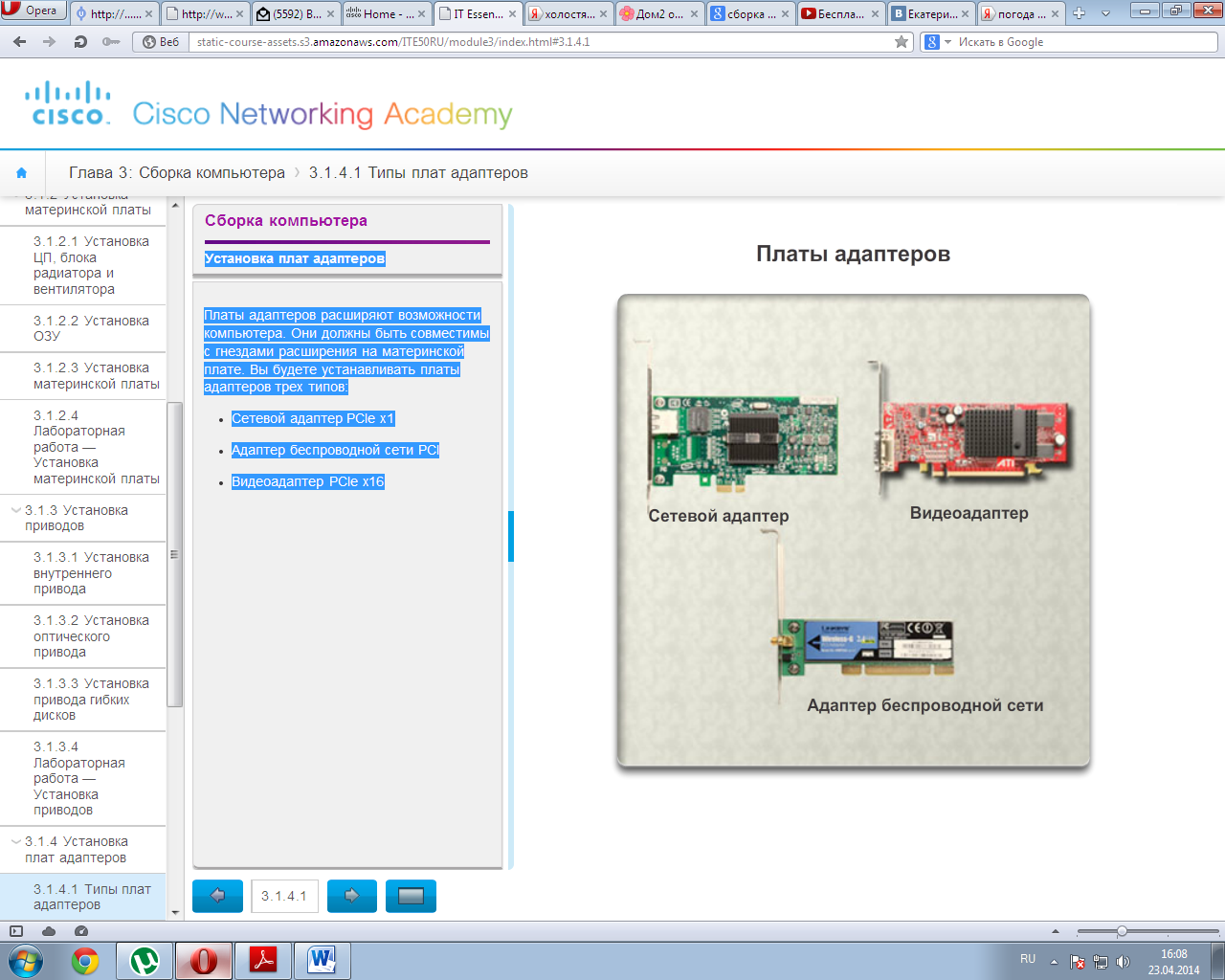

Платы адаптеров расширяют возможности компьютера. Они должны быть совместимы с гнездами расширения на материнской плате. Вы будете устанавливать платы адаптеров трех типов:
Сетевой адаптер PCIe x1
Адаптер беспроводной сети PCI
Видеоадаптер PCIe x16
Установка плат адаптеров

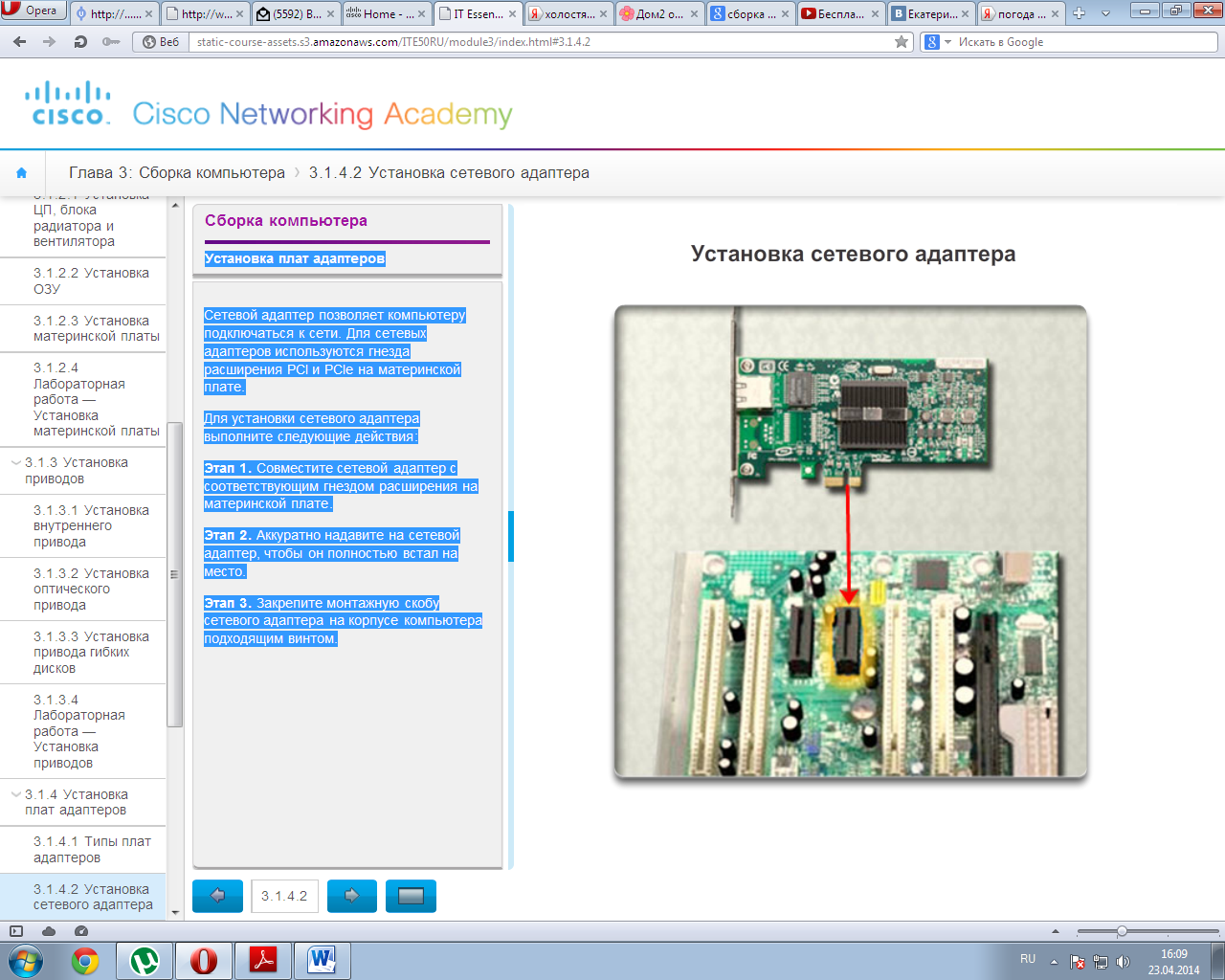

Сетевой адаптер позволяет компьютеру подключаться к сети. Для сетевых адаптеров используются гнезда расширения PCI и PCIe на материнской плате.
Для установки сетевого адаптера выполните следующие действия:
Этап 1. Совместите сетевой адаптер с соответствующим гнездом расширения на материнской плате.
Этап 2. Аккуратно надавите на сетевой адаптер, чтобы он полностью встал на место.
Этап 3. Закрепите монтажную скобу сетевого адаптера на корпусе компьютера подходящим винтом.

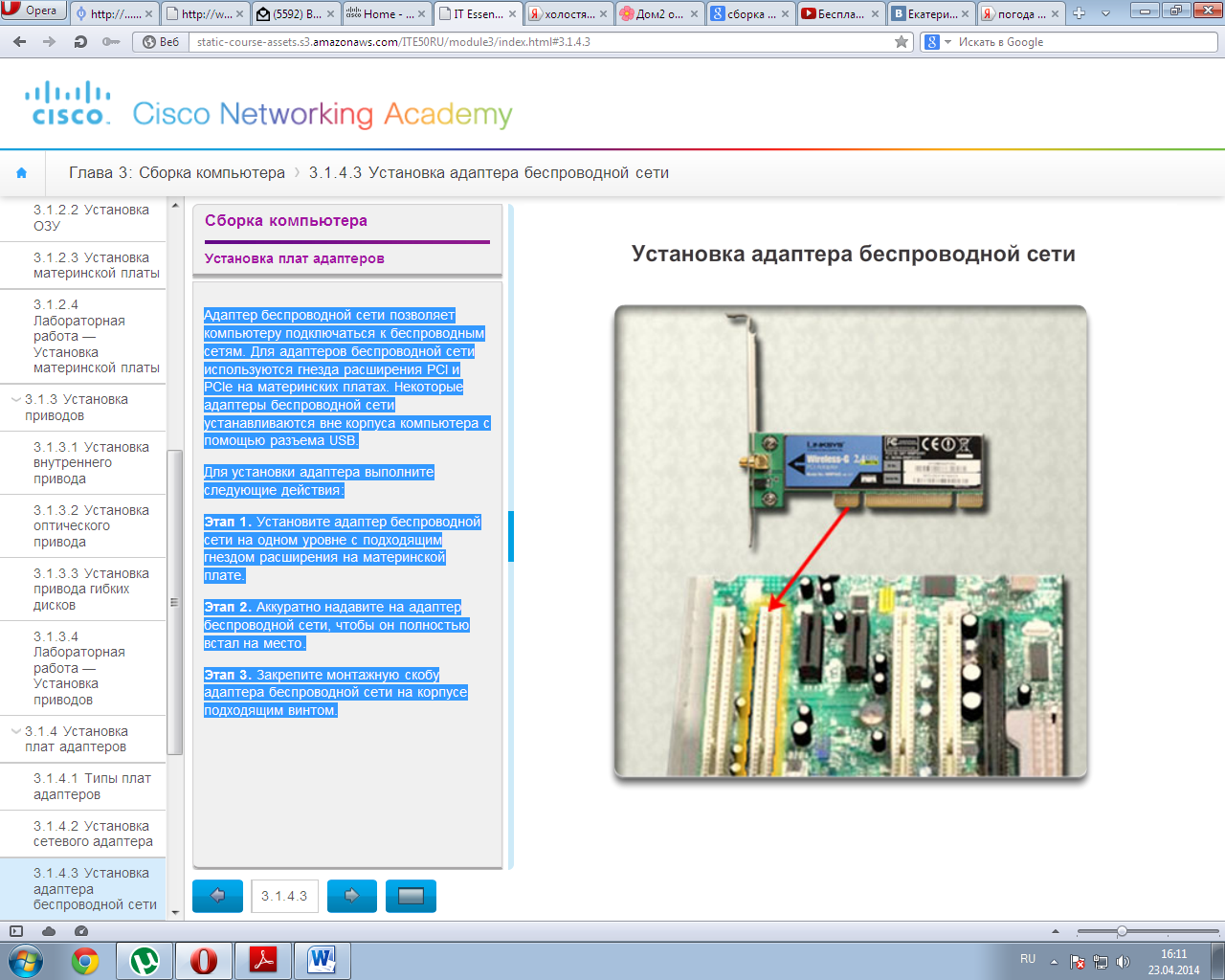

Адаптер беспроводной сети позволяет компьютеру подключаться к беспроводным сетям. Для адаптеров беспроводной сети используются гнезда расширения PCI и PCIe на материнских платах. Некоторые адаптеры беспроводной сети устанавливаются вне корпуса компьютера с помощью разъема USB.
Для установки адаптера выполните следующие действия:
Этап 1. Установите адаптер беспроводной сети на одном уровне с подходящим гнездом расширения на материнской плате.
Этап 2. Аккуратно надавите на адаптер беспроводной сети, чтобы он полностью встал на место.
Этап 3. Закрепите монтажную скобу адаптера беспроводной сети на корпусе подходящим винтом.

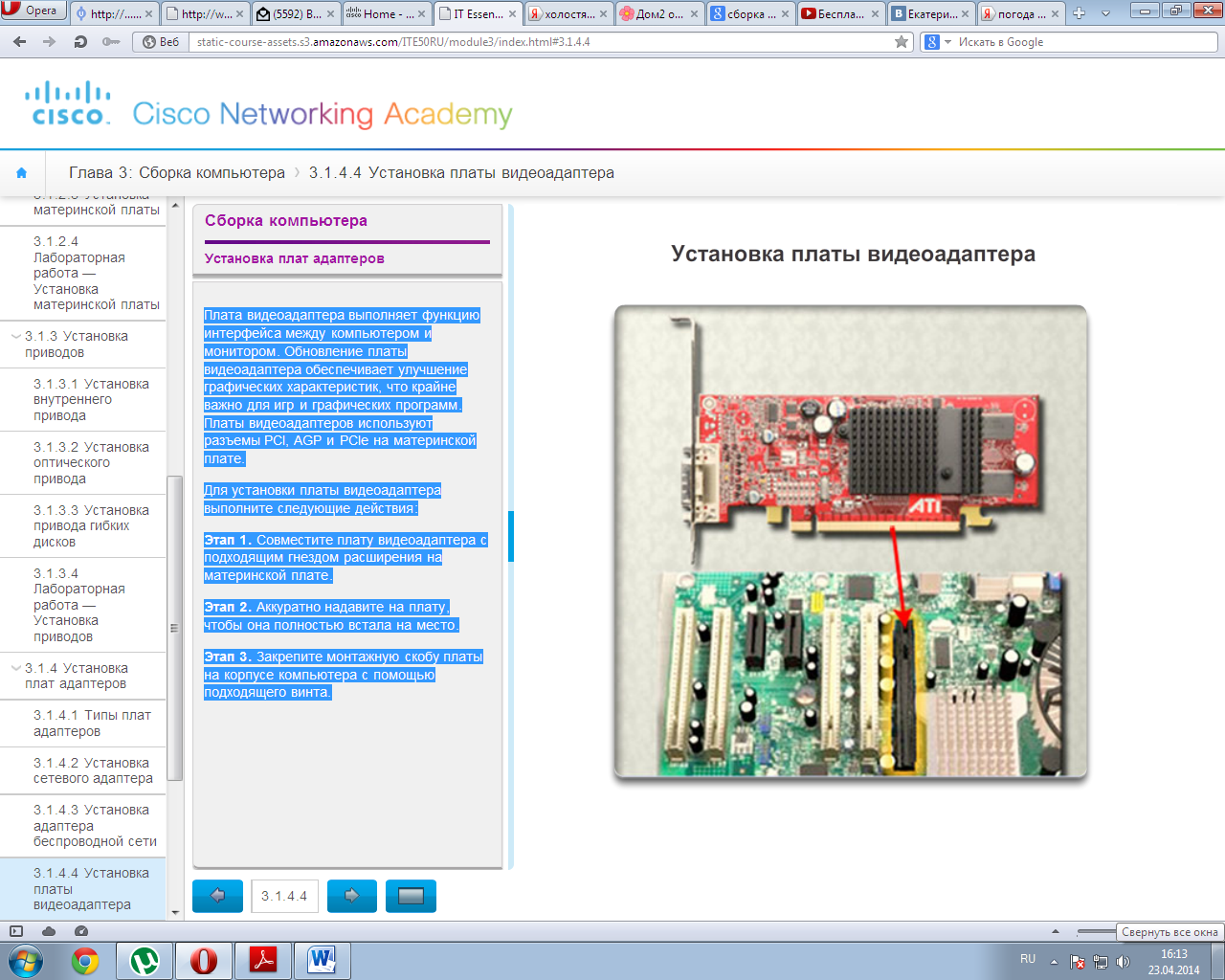

Плата видеоадаптера выполняет функцию интерфейса между компьютером и монитором. Обновление платы видеоадаптера обеспечивает улучшение графических характеристик, что крайне важно для игр и графических программ. Платы видеоадаптеров используют разъемы PCI, AGP и PCIe на материнской плате.
Для установки платы видеоадаптера выполните следующие действия:
Этап 1. Совместите плату видеоадаптера с подходящим гнездом расширения на материнской плате.
Этап 2. Аккуратно надавите на плату, чтобы она полностью встала на место.
Этап 3. Закрепите монтажную скобу платы на корпусе компьютера с помощью подходящего винта.
Установка кабелей
Подключения питания материнской платы
Для работы материнской платы требуется электропитание. Основной разъем питания форм-фактора Advanced Technology Extended (ATX) имеет 20 или 24 контакта. Блок питания может также иметь 4-контактный или 6-контактный дополнительный разъем (AUX) для подключения к материнской плате. 20-контактный разъем подойдет для материнской платы с 24-контактным гнездом.
Для установки разъема питания материнской платы выполните следующие действия:

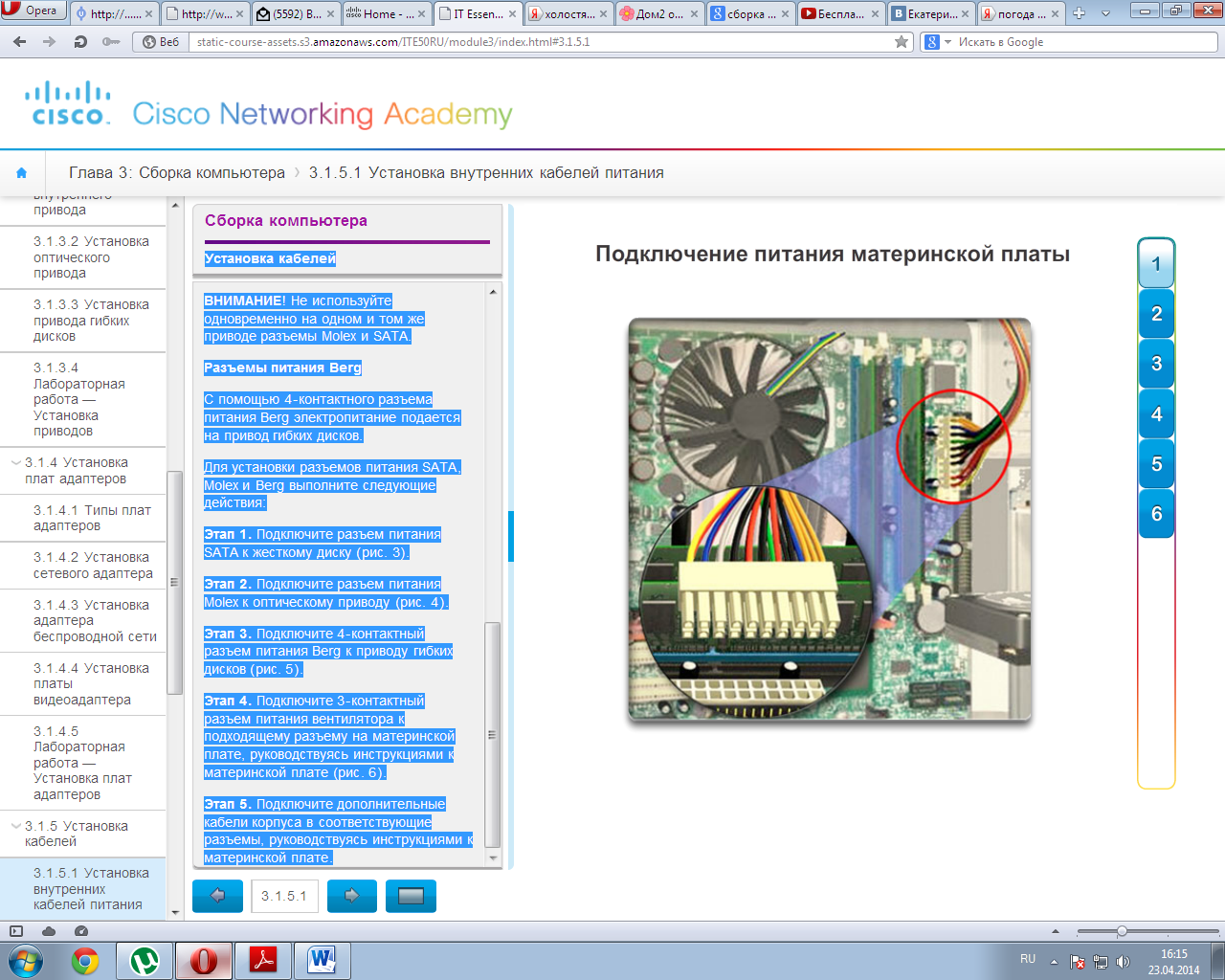

Этап 1. Совместите 20-контактный разъем питания с разъемом на материнской плате (рис. 1).
Этап 2. Аккуратно надавите на разъем, пока защелка не встанет на место.

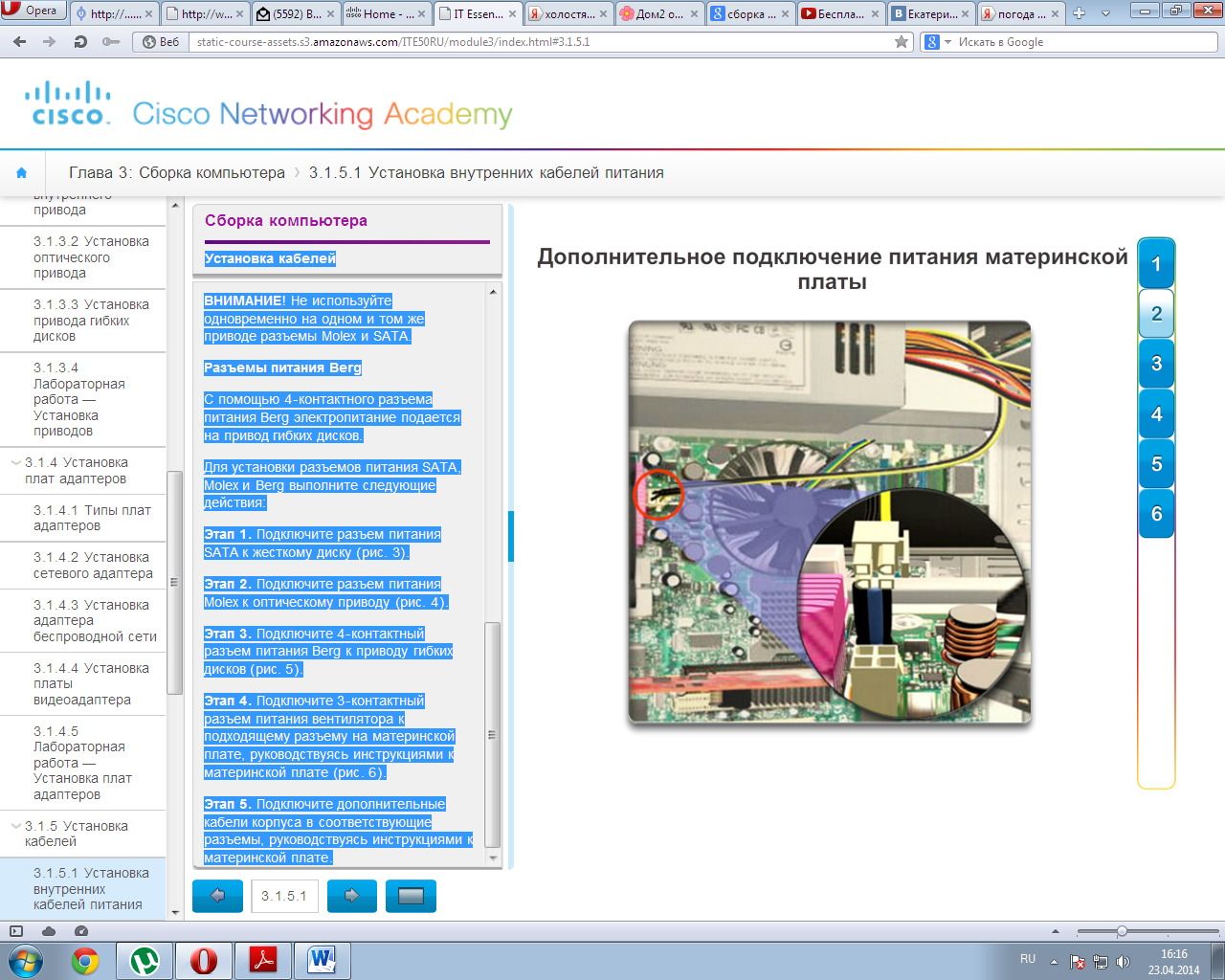

Этап 3. Совместите 4-контактный разъем питания AUX с разъемом на материнской плате (рис. 2).
Этап 4. Аккуратно надавите на разъем, пока защелка не встанет на место.
Разъемы питания SATA

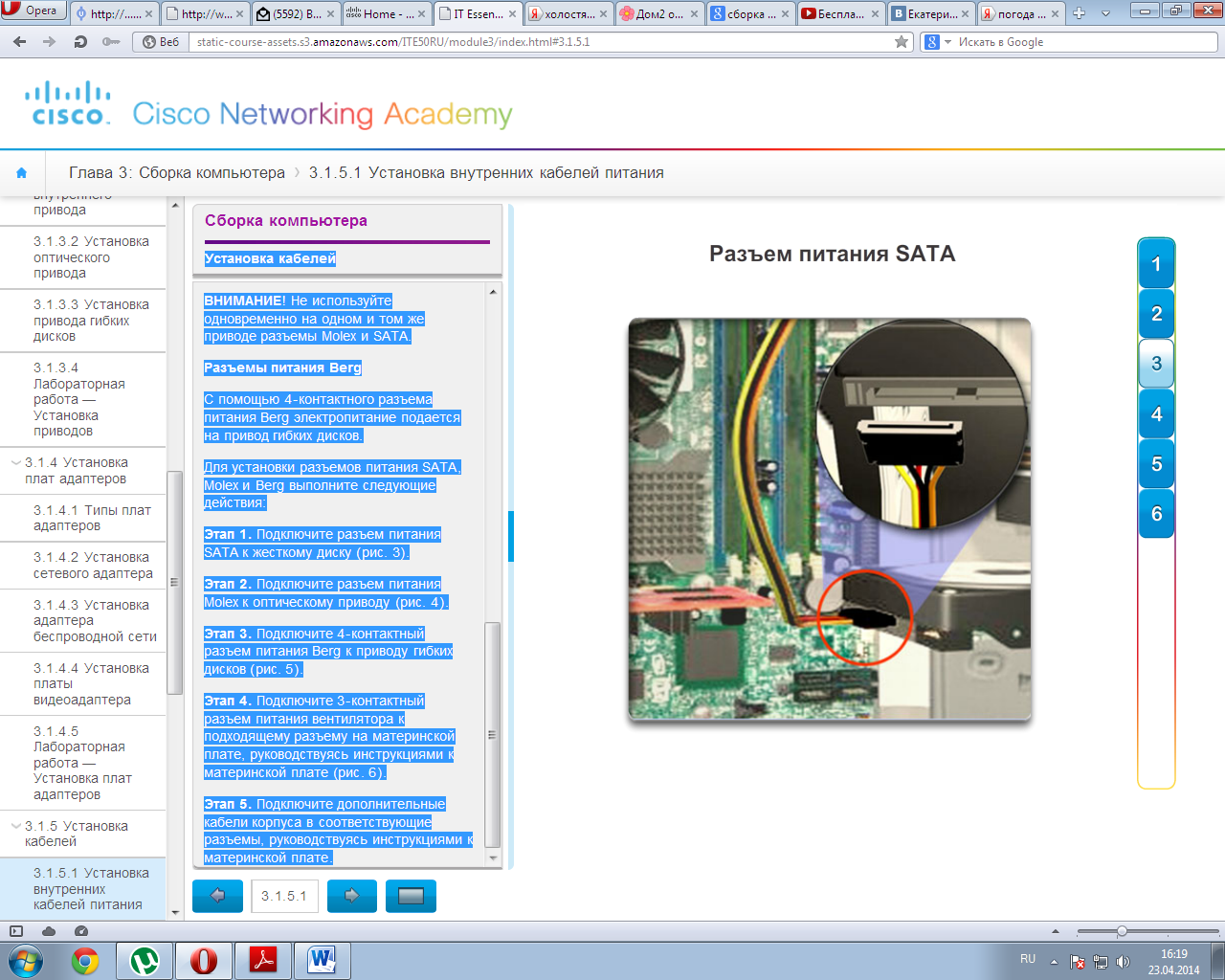

Разъемы питания SATA используют 15-контактный разъем. Разъемы питания SATA используются для подключения жестких дисков, оптических приводов и любых других устройств, имеющих разъем питания SATA.
Разъемы питания Molex

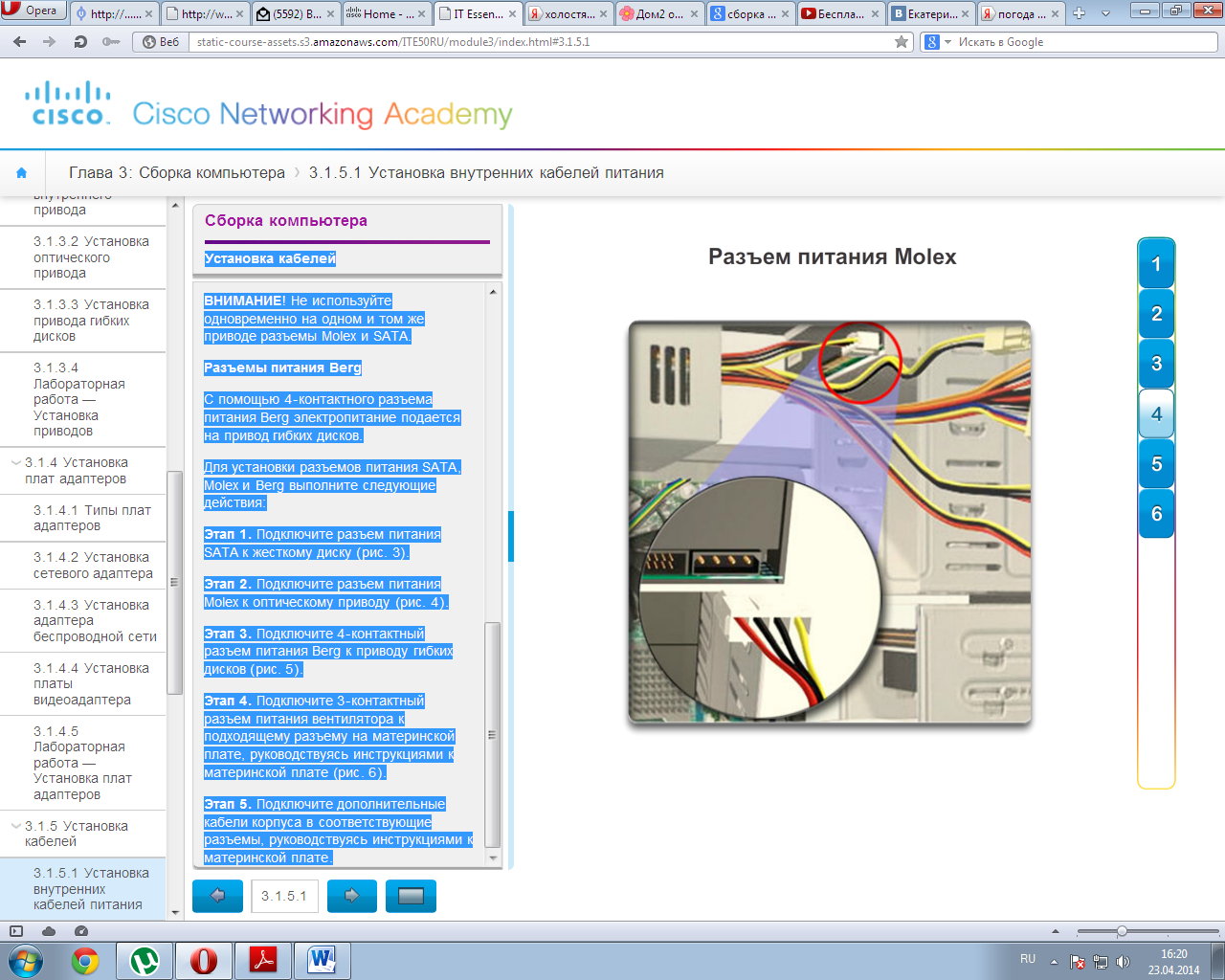

Жесткие диски и оптические приводы, на которых нет разъемов питания SATA, используют разъем Molex.
ВНИМАНИЕ! Не используйте одновременно на одном и том же приводе разъемы Molex и SATA.
Разъемы питания Berg
С помощью 4-контактного разъема питания Berg электропитание подается на привод гибких дисков.
Для установки разъемов питания SATA, Molex и Berg выполните следующие действия:
Этап 1. Подключите разъем питания SATA к жесткому диску (рис. 3).
Этап 2. Подключите разъем питания Molex к оптическому приводу (рис. 4).
Этап 3. Подключите 4-контактный разъем питания Berg к приводу гибких дисков (рис. 5).

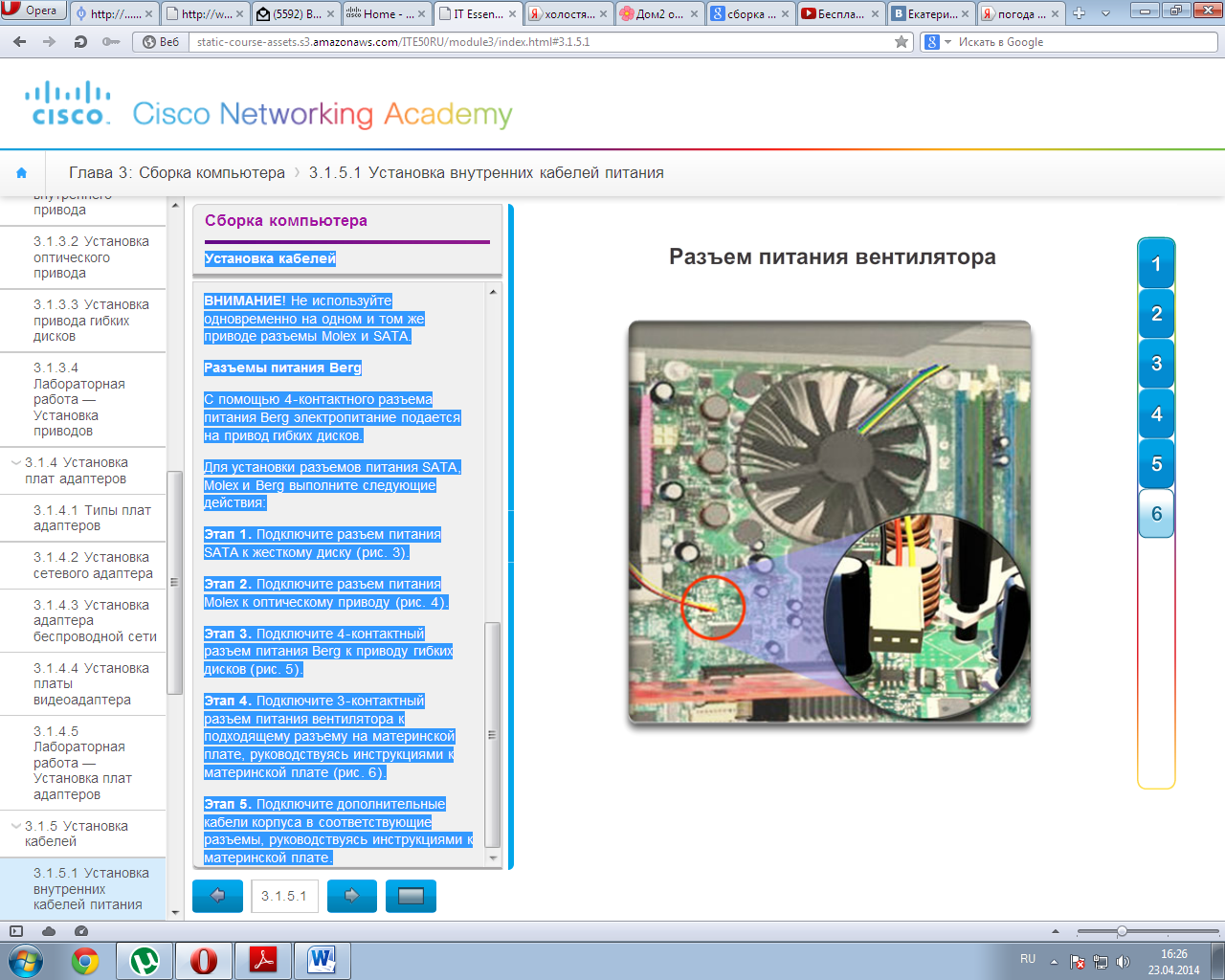

Этап 4. Подключите 3-контактный разъем питания вентилятора к подходящему разъему на материнской плате, руководствуясь инструкциями к материнской плате (рис. 6).
Этап 5. Подключите дополнительные кабели корпуса в соответствующие разъемы, руководствуясь инструкциями к материнской плате.
Приводы подключаются с материнской плате с помощью кабелей данных. Тип используемого кабеля данных определяется типом привода.
