Сборка компьютера
Открытие корпуса и установка блока питания

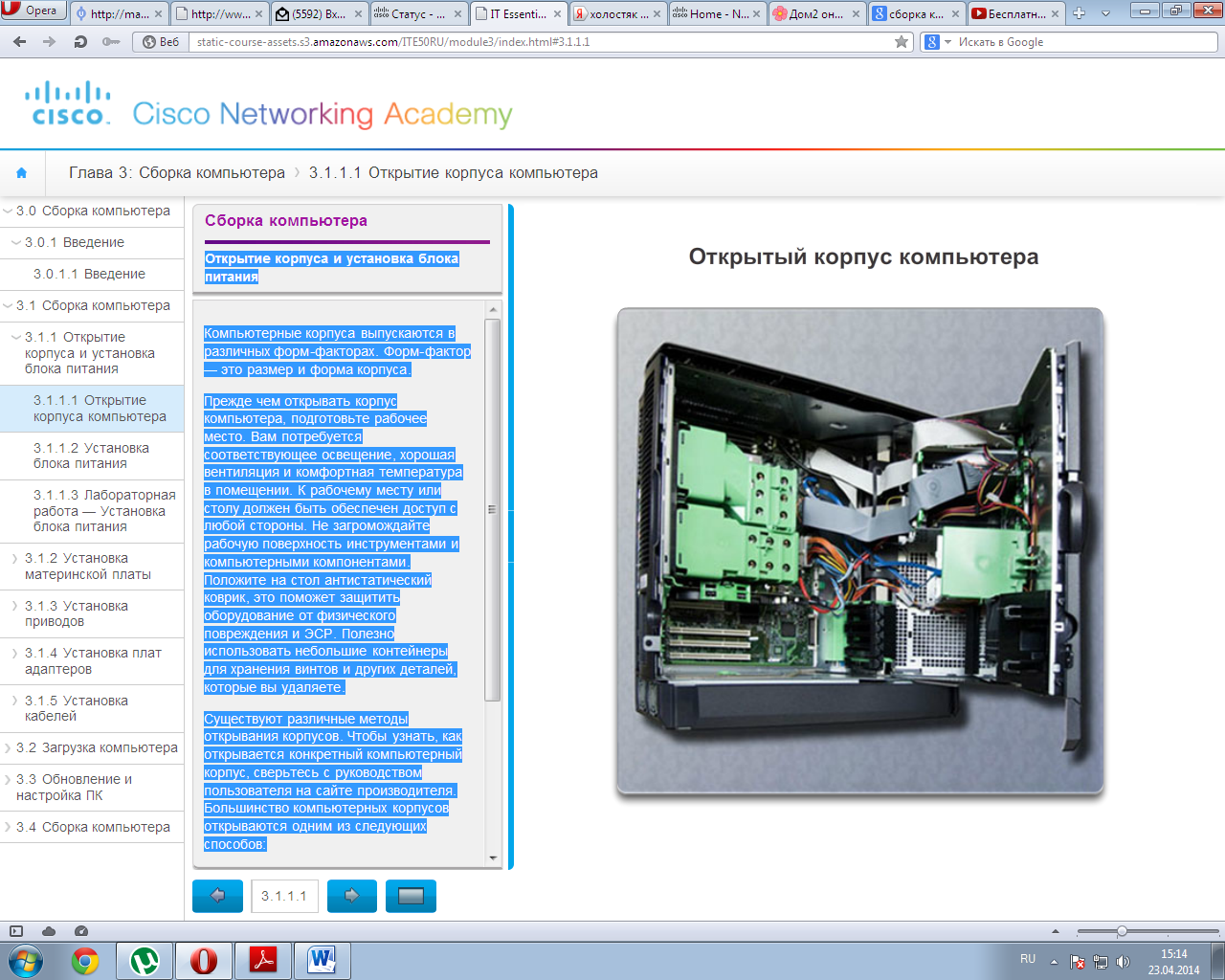

Компьютерные корпуса выпускаются в различных форм-факторах. Форм-фактор — это размер и форма корпуса.
Прежде чем открывать корпус компьютера, подготовьте рабочее место. Вам потребуется соответствующее освещение, хорошая вентиляция и комфортная температура в помещении. К рабочему месту или столу должен быть обеспечен доступ с любой стороны. Не загромождайте рабочую поверхность инструментами и компьютерными компонентами. Положите на стол антистатический коврик, это поможет защитить оборудование от физического повреждения и ЭСР. Полезно использовать небольшие контейнеры для хранения винтов и других деталей, которые вы удаляете.
Существуют различные методы открывания корпусов. Чтобы узнать, как открывается конкретный компьютерный корпус, сверьтесь с руководством пользователя на сайте производителя. Большинство компьютерных корпусов открываются одним из следующих способов:
Кожух компьютерного корпуса снимается как единое целое.
Снимаются верхняя и боковые панели корпуса.
Снимается верхняя панель корпуса, затем боковые.
Чтобы открыть боковую панель, которая открывается как створка, нужно открыть защелку.

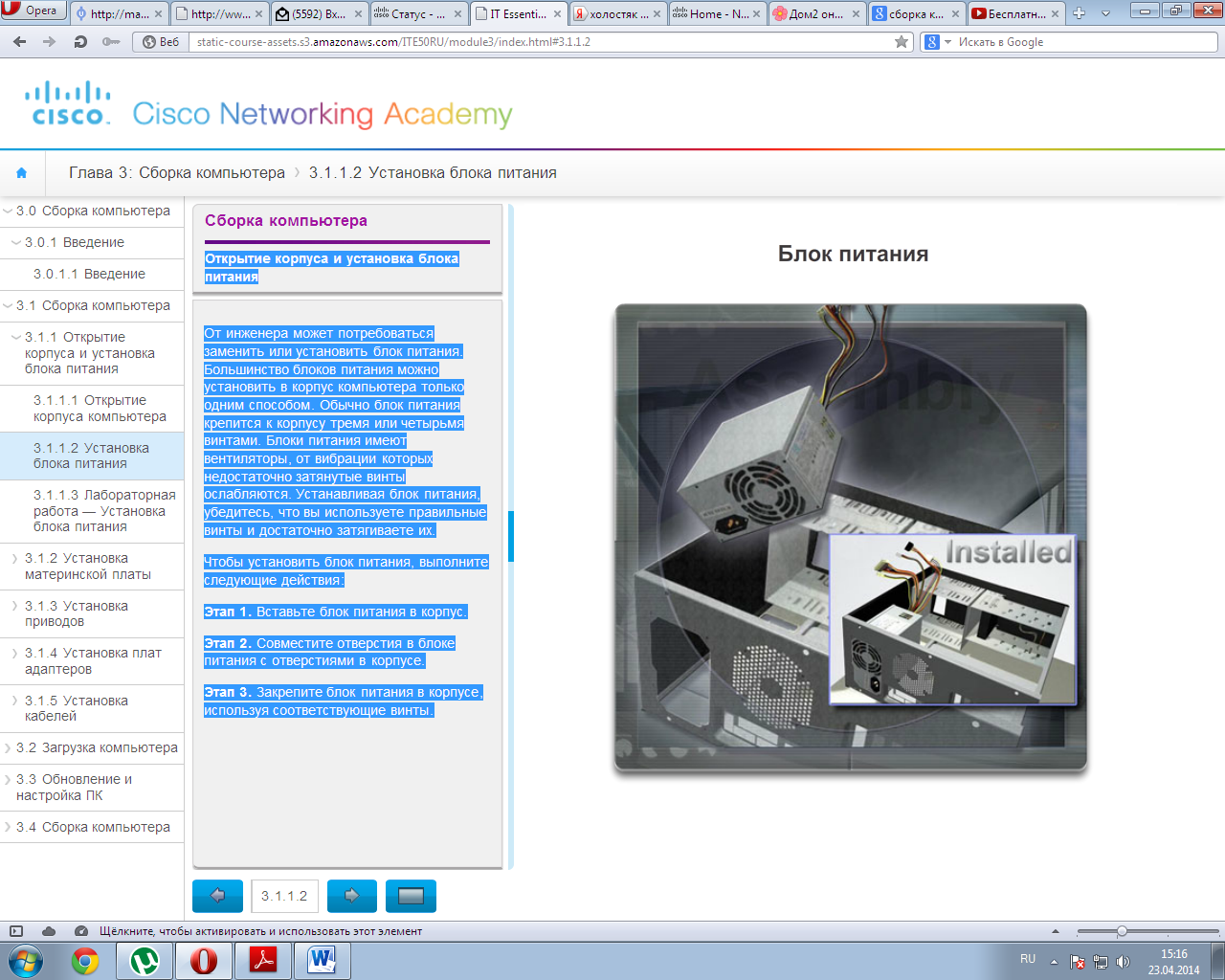

От инженера может потребоваться заменить или установить блок питания. Большинство блоков питания можно установить в корпус компьютера только одним способом. Обычно блок питания крепится к корпусу тремя или четырьмя винтами. Блоки питания имеют вентиляторы, от вибрации которых недостаточно затянутые винты ослабляются. Устанавливая блок питания, убедитесь, что вы используете правильные винты и достаточно затягиваете их.
Чтобы установить блок питания, выполните следующие действия:
Этап 1. Вставьте блок питания в корпус.
Этап 2. Совместите отверстия в блоке питания с отверстиями в корпусе.
Этап 3. Закрепите блок питания в корпусе, используя соответствующие винты.
Установка материнской платы
ЦП, блок радиатора и вентилятор могут быть установлены на материнскую плату перед её установкой в корпус компьютера. Это позволяет улучшить видимость и маневренность компонентов во время их установки.
ЦП

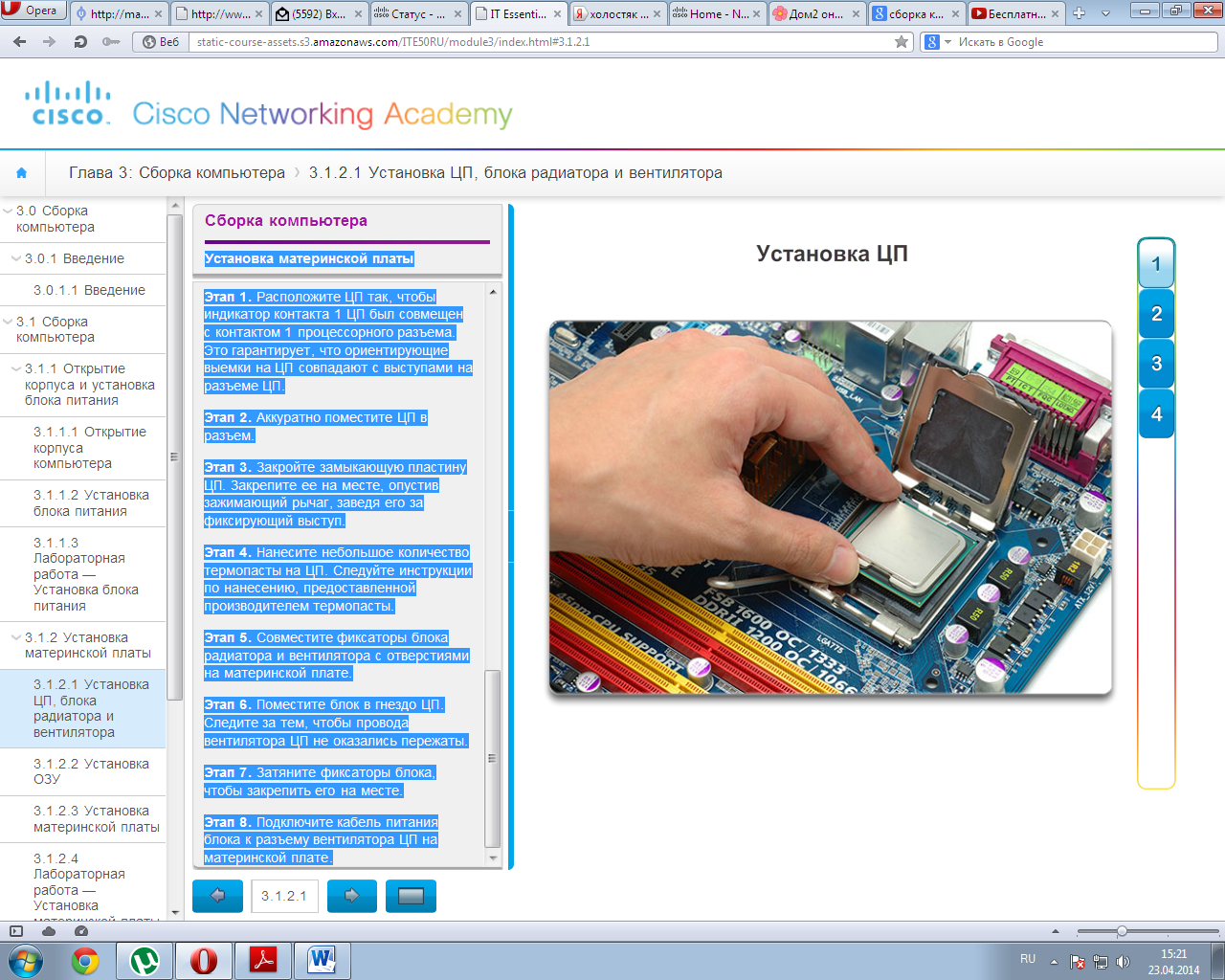

На рисунке 1 представлены ЦП и материнская плата крупным планом. ЦП и материнская плата чувствительны к электростатическим разрядам. Работая с ЦП и материнской платой, убедитесь, что они помещены на заземленный антистатический коврик. Надевайте антистатический браслет, когда работаете с этими компонентами.
ВНИМАНИЕ! При работе с ЦП никогда не трогайте его контакты.
ЦП фиксируется в разъеме материнской платы с помощью зажимного узла. Перед установкой ЦП в разъем на материнской плате убедитесь, что вам понятен принцип работы зажимного узла.
Для отвода тепла от ЦП применяется термопаста. При установке подержанного ЦП очистите верх ЦП и нижнюю часть радиатора безворсовой тканью, смоченной изопропиловым спиртом. Вместо такой ткани можно использовать бумажный кофейный фильтр. Таким образом вы удалите старую термопасту. Теперь поверхности готовы к покрытию новым слоем термопасты. Следуйте рекомендациям производителя по нанесению термопасты.

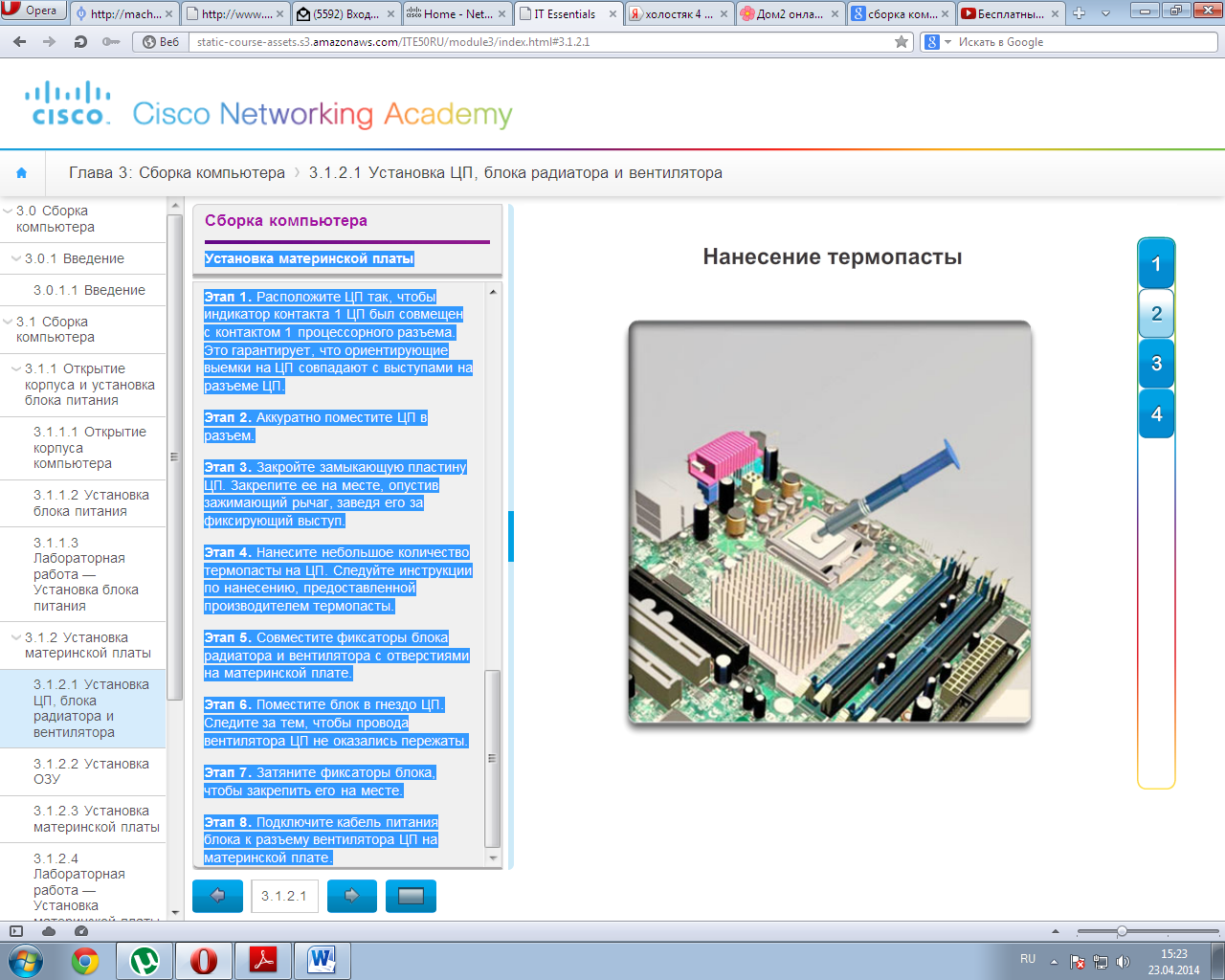

На рисунке 2 показан ЦП с нанесенной термопастой. В большинстве случаев для ЦП требуется небольшое количество термопасты. Термопаста равномерно распределяется под весом и давлением блока радиатора и вентилятора.
Блок радиатора и вентилятора

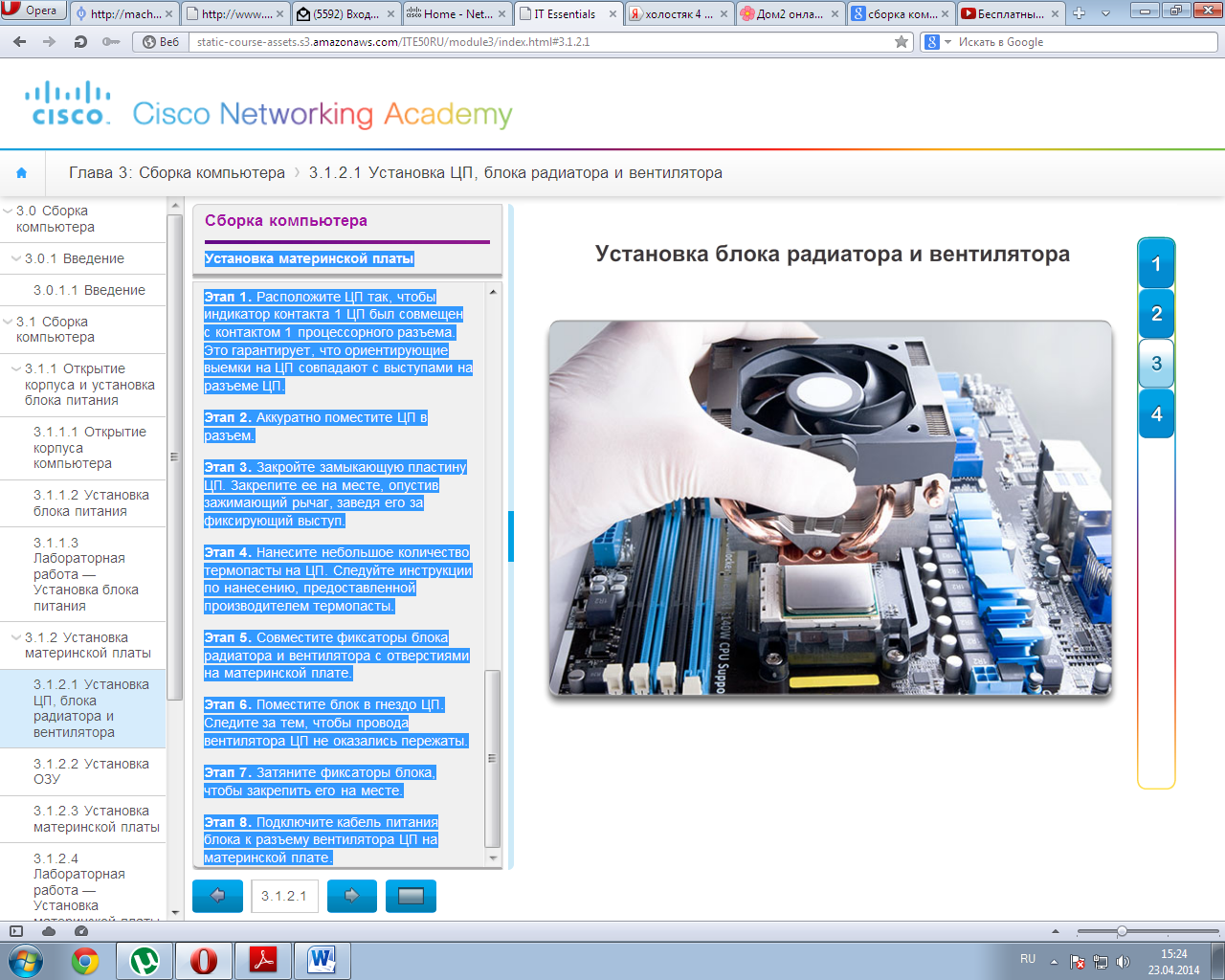

На рисунке 3 показан блок радиатора и вентилятора. Это охлаждающее устройство состоит из двух частей. Радиатор отводит тепло от ЦП. Вентилятор отводит тепло от радиатора. Блок обычно имеет 3-контактный разъем питания.

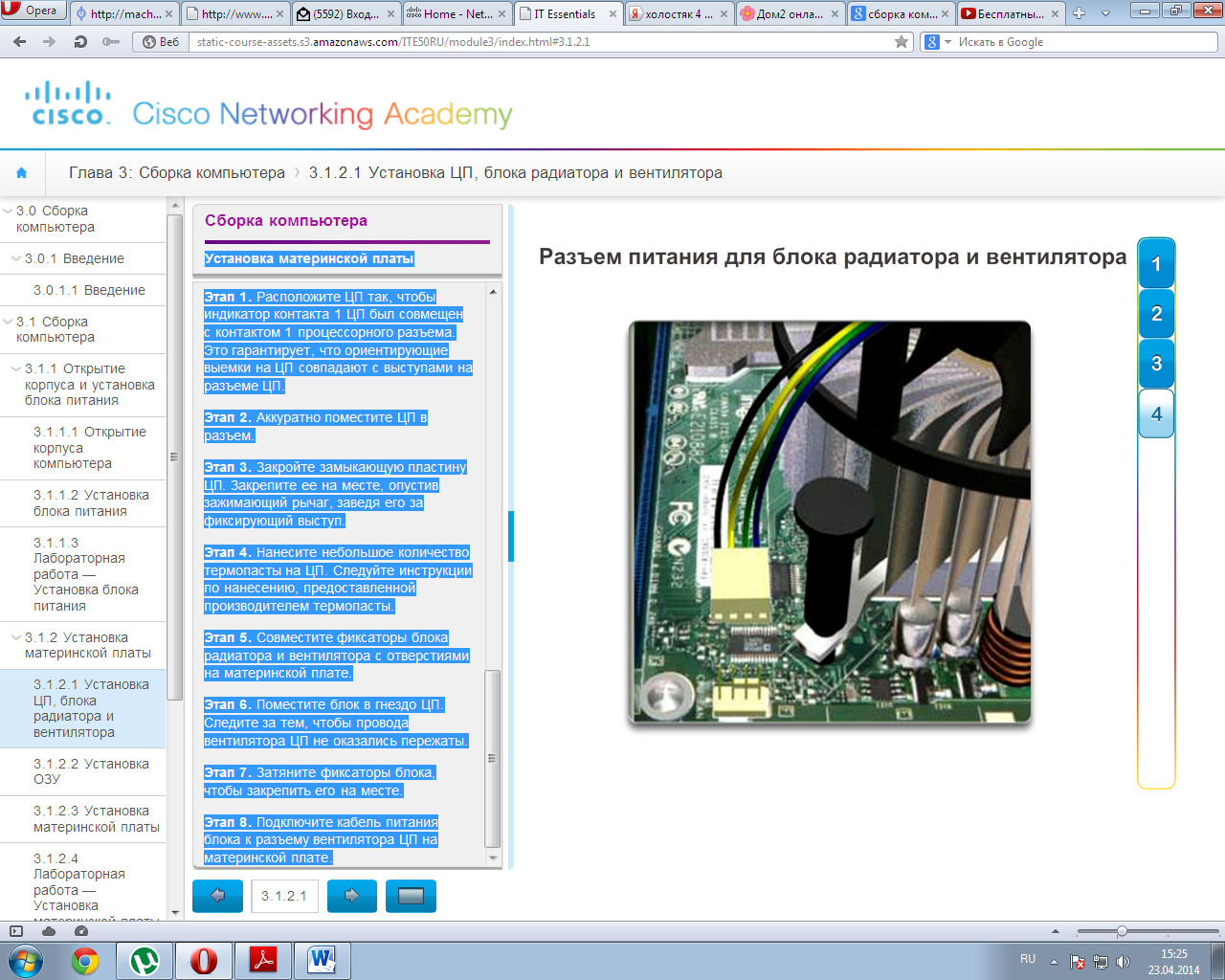

На рисунке 4 показаны кабель и разъем материнской платы для блока радиатора и вентилятора.
Для установки ЦП и блока радиатора и вентилятора выполните следующие действия:
Этап 1. Расположите ЦП так, чтобы индикатор контакта 1 ЦП был совмещен с контактом 1 процессорного разъема. Это гарантирует, что ориентирующие выемки на ЦП совпадают с выступами на разъеме ЦП.
Этап 2. Аккуратно поместите ЦП в разъем.
Этап 3. Закройте замыкающую пластину ЦП. Закрепите ее на месте, опустив зажимающий рычаг, заведя его за фиксирующий выступ.
Этап 4. Нанесите небольшое количество термопасты на ЦП. Следуйте инструкции по нанесению, предоставленной производителем термопасты.
Этап 5. Совместите фиксаторы блока радиатора и вентилятора с отверстиями на материнской плате.
Этап 6. Поместите блок в гнездо ЦП. Следите за тем, чтобы провода вентилятора ЦП не оказались пережаты.
Этап 7. Затяните фиксаторы блока, чтобы закрепить его на месте.
Этап 8. Подключите кабель питания блока к разъему вентилятора ЦП на материнской плате.
