Формула (7.10)

где А/_с— путь, пройденный катком (колесом) скольжением.

122

Коэффициент ………….. скольжения изменяется от 0 до 1. Его значение зависит от свойств почвы, конструкции катков (колес), сил тяжести, действующей на колесо, и моментов Мо и Мп.

Увеличение диаметра катка, ведомых _и приводных колес снижает значение коэффициента ????.

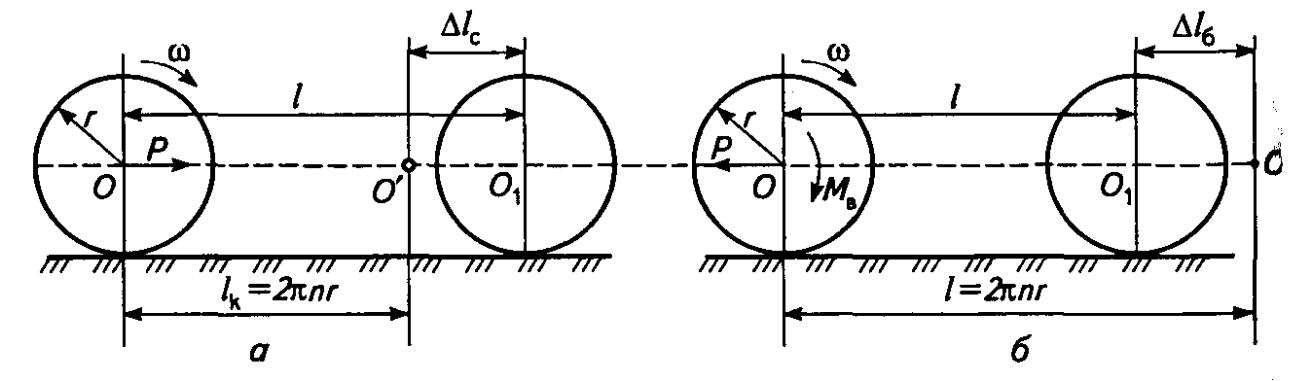

Рис. 7.3. Схемы качения колес (катков) со скольжением (а) и буксованием

Коэффициент буксования. Качение ведущего колеса сопровож­дается буксованием (рис. 7.3, б), поэтому путь 1<2кгп.

В соответствии с ГОСТ-7057—81 коэффициент г|_б буксования находят из выражения

_{tte =} 2«»_z/ ₌ ^ _(7П)

где п — число оборотов колеса, принимаемое равным при обоих режимах движе­ния трактора; Afe — путь, пройденный буксованием.

Значение коэффициента г|_б буксования изменяется от нуля до бесконечности.

г|_б выражают соотношением

Формула (7.12)

По его радиусу г и числу л⁷ обо­ротов рассчитывают коэффициент буксования

Формула (7.13)

Коэффициент т|_б зависит от почвы, погоды, вида машин, состо- \ яния их шин и др. Для тракторов коэффициент буксования нахо^ дится в пределах 8... 18%,

ЗАДАНИЕ НА СРС

ЗАДАЧА. Коэффициент буксования колеса определите по замеру на холостом к рабочем ходах (первый способ), а также методом присоединения к раме трактора,^ работающего с катком дополнительного колеса (второй способ) диаметром^ 2г' = 600мм. Диаметр колеса трактора 2г= 1400 мм, число оборотов при замерах

Решение. По первому способу получено ^ = 102,8 м, ^ - 87,9 м. Тогда

Замерами с использованием дополнительного колеса определено число тов: «' = 38, а л = 20.

Подставляя значения г' = 300 мм, п' - 20 мин"¹ и г = 700 мм, п — 40 мин^-1 в висимость (7.13), получаем по второму способу

Из сравнения следует, что Пб2 > Лб1 на 2,8 %, что вызвано заниженным значе­нием коэффициента буксования при определении по первому способу и расчет©* по выражению (7.13). Такое расхождение получено за счет того, что колеса трак торов, комбайнов и других самоходных машин буксуют и на холостом ходу. ДО приведенного примера относительная погрешность составляет 11 %.

Глава 11 машины для посева 11.1. Способы посева

Посев — это размещение семян зерновых культур по площади поля и относительно его поверхности.

Применяют следующие способы посева: рядовой, узкорядный, ленточный, широкорядный, пунктирный, гнездовой, квадратно- гнездовой, перекрестный, разбросной.

Рядовой посев (рис. 11.1, а) наиболее распространен. Его приме­няют для посева зерновых, технических, овощных и других куль­тур. Ширина междурядий составляет 12...15, 18, 21см. Площадь питания растений — прямоугольник, соотношение сторон которо­го изменяется от 1...6 до 1...10.

По рельефу дневной поверхности почвы различают гладкий, бороздной, гребневой способы посева.

11.1. Способы посева:

о—рядовой; 5— перекрестный; в— узкорядный; г —широкорядный; д — ленточный; е~~пунк­тирный; ж — гнездовой; з — квадратно-гнездовой; и — разбросной; /с —гладкий; л, м — на

t/

11.2. ТРЕБОВАНИЯ К СЕЯЛКАМ

Глубина заделки семян на всем поле, число семян в рядках и расстояния между ними должны быть одинаковыми и соответ­ствовать заданным нормам. При посеве семена не должны по­вреждаться.

11.3. КЛАССИФИКАЦИЯ, РАБОЧИЙ ПРОЦЕСС И УСТРОЙСТВО СЕЯЛОК

Классификация. Сеялки классифицируют по следующим при­знакам:

по виду тяги — на тракторные, конные и ручные;

по способу агрегатирования с трактором — на прицепные, на­весные и полунавесные;

по назначению — на зерновые (зернотуковые, зернотравяные, стерневые, сеялки-культиваторы, сеялки прямого посева) и про­пашные (кукурузные, свекловичные, овощные);

по схеме размещения семян — на рядовые, узкорядные, ленточ­ные, безрядковые, гнездовые и пунктирные.

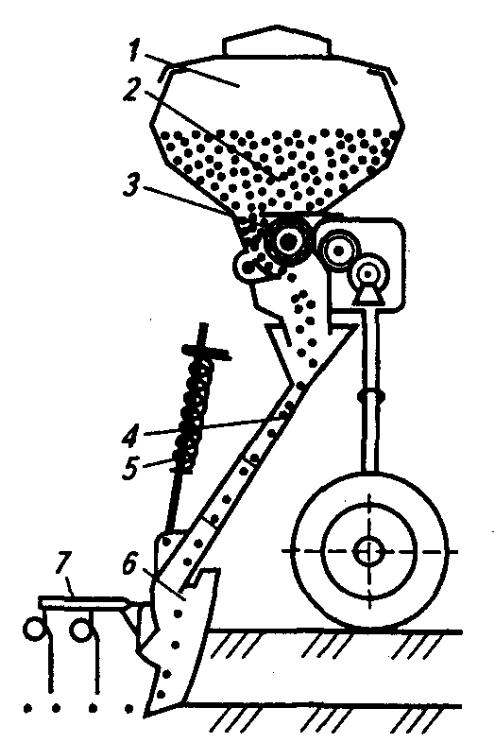

Рис. 11.2. Схема сеялки:

1 — бункер; 2 — ворошилка; 3 — высевающий аппарат; 4— тукосемяпровод; 5 —нажимные штанги; б— сошники;

7 — загортачи

Таким образом, процесс высева семян состоит из следующих операций: истечение из бункера, дозирование, образо­вание бороздки, распределение по бороздам и заделка почвой.
