3.3 Выбор и обоснование выбора микропроцессорного элемента.
PIC12F877 –один из обширных вариантов для поставленной задачи: он имеет достаточно многое количество каналов ввода/вывода с индивидуальной настройкой направления данных, через которые можно подключать другие исполнительные механизмы, приборы и элементы.
Так как текст программы для решения поставленной задачи будем писать на языке Assembler с помощью программы MPLAB 7.20 на PIC16F877, который в данный момент находится под рукой, будет разумно выбрать именно этот микроконтроллер.

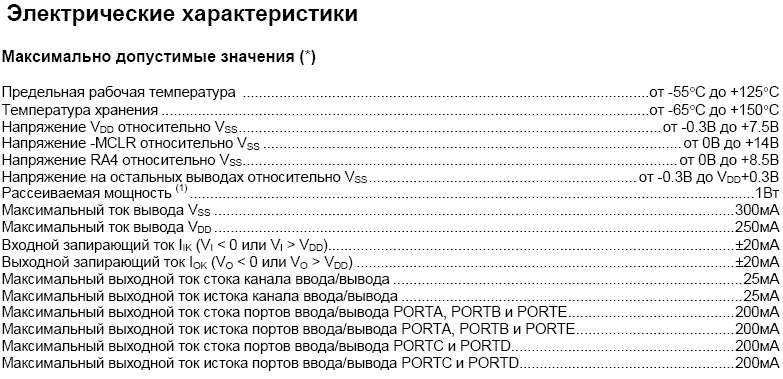

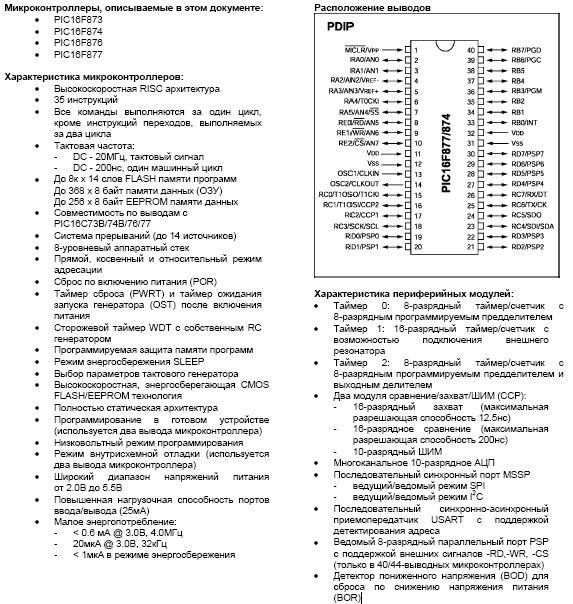

а) Общие характеристики контроллера:
Всего задействовано 6 каналов:
Название вывода |
Канал |
Вид сигнала |
RB0 |
вход |
цифровой |
RB1 |
вход |
цифровой |
RB2 |
вход |
цифровой |
RA0 |
выход |
цифровой |
RA1 |
выход |
цифровой |
RA2 |
выход |
цифровой |
Таблица 2 – Каналы

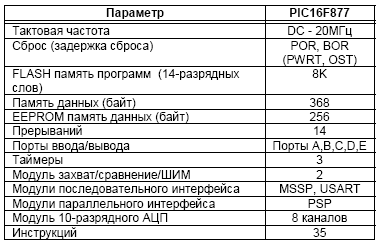

Таблица 3 – Параметры
3 Vdd Vss .4 Электрическая схема подключения аппаратов и двигателей
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
|
|
|
|
|
↓ |
↓ |
PORTC
Кн2
Кн1
тур.
К1
-U Пульт оператора
1*220
~220В
К
D
1
Рисунок 7. Электрическая схема подключения
3.5 Временная диаграмма работы объекта
Кт
U
t, мин
10 мин
Рисунок 8 – Временная диаграмма
3.6 Расчет сечения проводов для подключения нагрузки, выбор марки проводов
Пусть задана мощность нагрузки и напряжение однофазных прожекторов. Определим необходимое сечение алюминиевых проводов для подключения нагрузки, чтобы не допустить перегрева проводников.
Алгоритм решения. Сначала вычисляется ток:
I=
,
где P – мощность в кВт;
U
– напряжение в вольтах;
- коэффициент мощности, учитывающий соотношение активного и реактивного токов.
Затем по таблице "Допустимый ток алюминиевых проводов" подбирается такое сечение проводника, чтобы его допустимый ток Iпр был больше тока нагрузки (двигателя) или равным ему.
Далее в Excel с помощью функции Поиск позиции(;;-1) находим номер строки в таблице "Допустимый ток алюминиевых проводов", на которой ток Iпр больше или равен току двигателя (таблица должна быть отсортирована по убыванию). Затем с помощью функции Вертикальный просмотр (ВПР) определяется сечение проводников на той же строке из той же таблицы, но в третьем столбце.

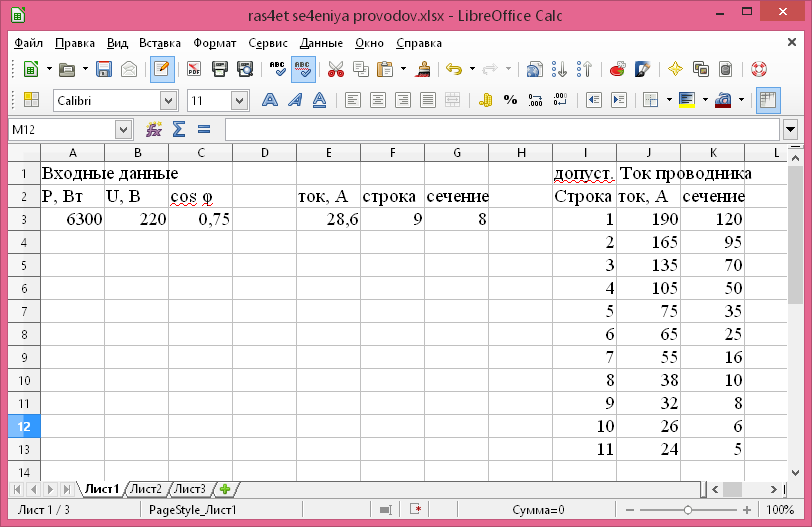

Рисунок 9 – Расчет сечения проводов
