If(dis .Lt. 0) stop 'Недопустимое сочетание вх. Данных'

!корень уравнения

aksi = 1 - ( (sqrt(dis)-1+b+d) / (2*(a+d)) )**2

return

end

!--------------------------------------------------------------

!Функция вычиления параметра кривизны по формуле (3.21б)

function delta(x)

!переменные, получаемые из beta2

common /cblock/ a,ak,m,b

!ф-ция f1

f1 = atan( sqrt(1/x**2-1) )

f1 = ( f1 + atan(sqrt(ak/x**2-1)) ) / 3.14159

!числитель

t2 = b + (1-b)*sqrt(1-x) - f1

!знаменатель

t1 = sqrt(1-x) -1+x

!параметр кривизны

delta = t2/t1

return

end

!--------------------------------------------------------------

*⁾программмы к разделам 3.2.2 и 3.3.2 разработаны доцентом Д.В.Багно

4. Упражнения и задачи.

1. Пояснить достоинства и недостатки ДВ, показанных на рис.1.1, с точки зрения требований, предъявляемых к базовой линии

передачи (см. раздел 1.1).

2. Предложить новые ДВ, удовлетворяющие требованиям раздела 1.1.

3. Показать, что вдали от критических частот коэффициент затухания близок к коэффициенту затухания для однородных плоских волн, распространяющихся в безграничной среде, параметры которой совпадают с параметрами диэлектрической пленки.

4.Вывести формулы для определения доли мощности, переносимой в пленке, подложке и покрытии для асимметричного планарного волновода. (Указание: использовать идеологию раздела 2.7).

5. Получить формулы (2.35) и (2.37).

6. Получить формулы, аналогичные (2.35), (2.37), для четных (нечетных) Н- и Е-мод.

7. Получить дисперсионные уравнения, аналогичные (2.26), (2.27), для Н- и Е-мод в планарном ДВ на металлической подложке (см. рис.1.1,ж; рис. 2.7). (Указание: поле в диэлектрической пленке на металлической подложке должно удовлетворять граничным условиям на поверхности металла; из волн типа Е в такой структуре могут существовать только четные, из волн типа Н – только нечетные.)

8. Вывести формулы для структуры поля Н- и Е-мод в Н-образном металлодиэлектрическом волноводе (см. рис.1.1,е; рис. 2.8.). (Указание: поле в ДВ должно удовлетворять граничным условиям на металлических пластинах, которые полагаются бесконечными. Основной волной является волна магнитного типа, вектор которой имеет единственную y-составляющую, причем все составляющие не зависят от координаты y, перпендикулярной металлическим пластинам. Эта волна полностью аналогична основной волне магнитного типа H₀ планарного симметричного ДВ).

9. Получить ограничения (см. таблицу в разделе 3.3.) на параметры диэлектрического волновода при решении дисперсионного уравнения по методу аппроксимации.

10. Написать программу для расчета поперечных волновых чисел h для H- и Е-волн планарного однородного изотропного диэлектрического волновода, используя метод “половинного деления”.

11. Написать программу для расчета поперечных волновых чисел h для H- и Е-волн планарного однородного диэлектрического волновода, используя метод аппроксимации.

12. Дать лучевую трактовку распространения электромагнитных волн в планарном диэлектрическом волноводе.

13. Найти фазовую скорость двух низших волн магнитного типа, распространяющихся вдоль симметричного планарного ДВ толщиной 2d=2см с относительной проницаемостью =2,9, =1,0. Длина волны генератора =3,2см. Построить графики распределения поперечных составляющих ( ) векторов поля в направлении, перпендикулярном диэлектрической пластинке (аналогично рис. 4.1).

Ответ: , м/с, , м/с.

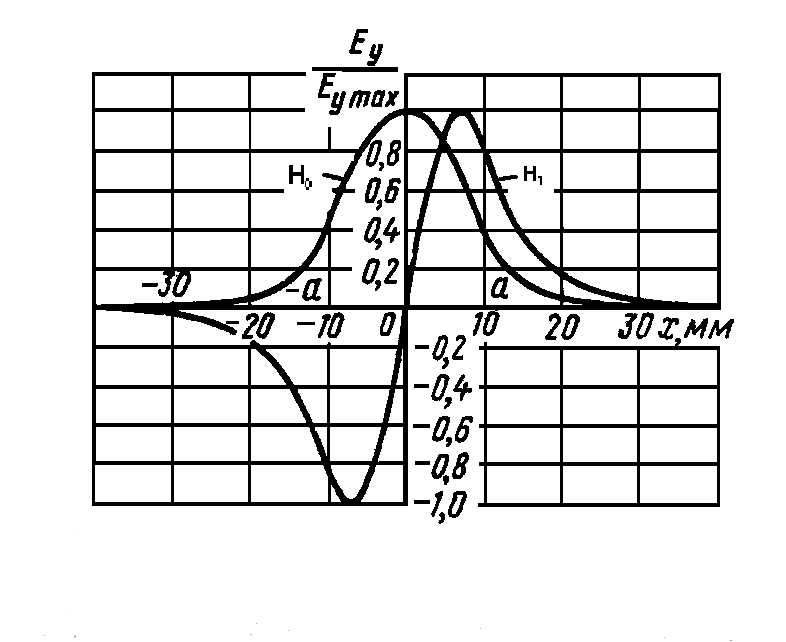

Рис. 4.1. Распределения составляющих .

14. Определить значение волн электрического типа, которые могут распространяться в планарном ДВ на металлической подложке. Толщина пластины t=15 мм, =2,25, =1,0. Частота поля =10 ГГц.

15. Определить значение волн магнитного, которые могут распространяться в симметричном планарном ДВ. Толщина пластины t=15 мм, =2,25, =1,0. Частота поля =10 ГГц.

16. Определить значение волн электрического, которые могут распространяться в симметричном планарном ДВ. Толщина пластины t=15 мм, =2,25, =1,0. Частота поля =10 ГГц.

17. Определить распространяющиеся типы волн вдоль симметричного планарного ДВ толщиной 2d=12мм при частоте поля 10 ГГц? Диэлектрические проницаемости =3, =1,0.

Ответ: Н₀, Н₁, Е₀, Е₁.

18. Определить толщину симметричного ДВ из полистирола ( =2,56), при которой вдоль ДВ распространяется только основная волна магнитного типа Н₀. Длина волны генератора =4,5см, = =1,5.

19. Определить фазовую скорость волны типа Н₀, распространяющуюся в асимметричном ДВ толщиной t=10 мм, =2,9, =1,0, =2,7; длина волны генератора 16 мм. Построить график распределения компоненты ( ) в направлении, перпендикулярном диэлектрической пластине.

Указание: см. задачу 13.

20. Определить фазовую скорость, длину волны и построить график распределения компоненты ( ) в направлении, перпендикулярном диэлектрической пластине для основной волны магнитного типа, распространяющейся вдоль планарного полистиролового ДВ ( =2,56) толщиной t=16 мм на металлической подложке. Длина волны генератора =32 мм, =1,0.

21. Определить размер t оптического ДВ, при котором в нем распространяется только волна основного магнитного типа Н₀ ( см. рис. 2.1,а, б). Параметры ДВ: n₁=1,0, n₂=1,613, n₃=1,516; длина волны лазера =0,63 мкм.

22. Найти фазовую скорость двух низших волн электрического типа, распространяющихся вдоль симметричного планарного ДВ толщиной 2d=2см с относительной проницаемостью =2,9, =1,0. Длина волны генератора =3,2см. Построить графики распределения поперечных составляющих ( ) векторов поля в направлении, перпендикулярном диэлектрической пластинке (аналогично рис. 4.2).

23. Определить значение волн магнитного типа, которые могут распространяться в планарном ДВ на металлической подложке. Толщина пластины t=15 мм, =2,25, =1,0. Частота поля =10 ГГц.

24. Определить фазовую скорость, длину волны в планарных оптических ДВ с основной магнитной волной Н₀ толщиной 2d=2мкм, n₂=1,7, n₁= n₃=1,65. Длина волны лазера =0,63 мкм.

25. Вывести формулы для определения коэффициента затухания волны типа при толщине ДВ 2d=10 мм, длине волны генератора =24 мм и параметрах диэлектрика =2,7,

Ответ:

Указание: воспользоваться результатами раздела 2.7.

26. Вывести формулу для расчета мощности, переносимой основной волной магнитного типа в Н-образной линии передачи (см. рис.1.1,е; рис. 2.8). Рассчитать величину переносимой мощности в линии с размерами 2d=25 мм, b=15 мм. Диэлектрик – полистирол с =2,56, =1,0; длина волны генератора 4 см; значение амплитуды напряженности электрической -компоненты А_н=30 В/см.

Ответ:

27. Определить длины волн Н₀ , Н₁, распространяющихся вдоль планарного ДВ толщиной 2d=10 мм с =2.8, =1,0 при частоте поля f₀=12 ГГц.

Ответ: =16,78 мм для волны типа Н₀ ; =24,74 мм для волны типа Н_1.

28. Установить, в пределах какого диапазона частот вдоль планарного диэлектрического волновода на металлической подложке может распространяться только основная волна магнитного типа. Толщина t=12 мм, =2,9, =1,0.

Ответ: 4,53ГГц < f < 13,6ГГц.

29. Установить, в пределах какого диапазона частот вдоль планарного симметричного диэлектрического волновода жке может распространяться только основная волна магнитного типа. Толщина t=10 мм, =2,9, =1,0.

30. Вывести формулу для определения доли мощности, переносимой волной типа Н₀ внутри планарного симметрического ДВ. Провести численный расчет следующих данных 2d=8 мм, = 3,8, =1,0; длина волны генератора =30 мм.

Ответ:

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Основнаой

1. Унгер Х.Г. Планарные и волоконные оптические волноводы: Пер. с англ. \ Под. Ред. В. В. Шевченко, – М.: Мир, 1980. – 656 с.

2. Семёнов А.С., Смирнов В.Л., Шмалько А.В. Интегральная оптика для систем передачи и обработки информации. – М.: Радио и связь, 1990. – 224 с.

3. Баскаков С. И. Электродинамика и распространение радиоволн.–М.: Высшая школа, 1992.- 416с

4. Никольский В. В., Никольский Т. И. Электродинамика и распространение радиоволн. – М.: Наука, 1989. –544 с.

5. Сборник задач по курсу “Электродинамика и распространение радиоволн” / Под. Ред. С.И. Баскакова. – М.: Высшая школа, 1981. – 208 с.

Дополнительный

6. Андрушко Л. М., Гроднев И. Н., Панфилов И.П. Волоконные оптические линии связи. – М.: Радио и связь, 1985. – 136 с.

7. Вайнштейн Л.А. Электромагнитные волны. – М.: Радио и связь, 1988. – 440 с.

8. Голубков С. В., Евтихиев Н.Н., Папуловский В.Ф. Интегральная оптика в информационной технике. – М.: Энергоатомиздат, 1985. – 151 с.

9. Жаблон К., Симон Ж-К. Применение ЭВМ для численного моделирования в физике. – М.: Наука, 1983. – 165 с.
