V.4 Конструювання стрічкового фундаменту.
V.4.1 Перевірка міцності конструкції фундаменту на зріз.
В зв’язку з тим, що конструкція стрічкового фундаменту розглядається як плоска форма передачі навантаження на основу, то просторові форми конструювання спрощуються: не потрібна перевірка жорсткості конструкції фундаменту, не потрібна перевірка міцності конструкції фундаменту на продавлювання. Тому висота конструкції стрічкового фундаменту назначається конструктивно виходячи з модульної висоти і перевіряється за міцністю на зріз по грані стіни або ступені. Перевірка міцності на зріз виконується за умовою рівноваги (розрахунок ведеться для умовної довжини стрічки l=1,0м).
(5.1)

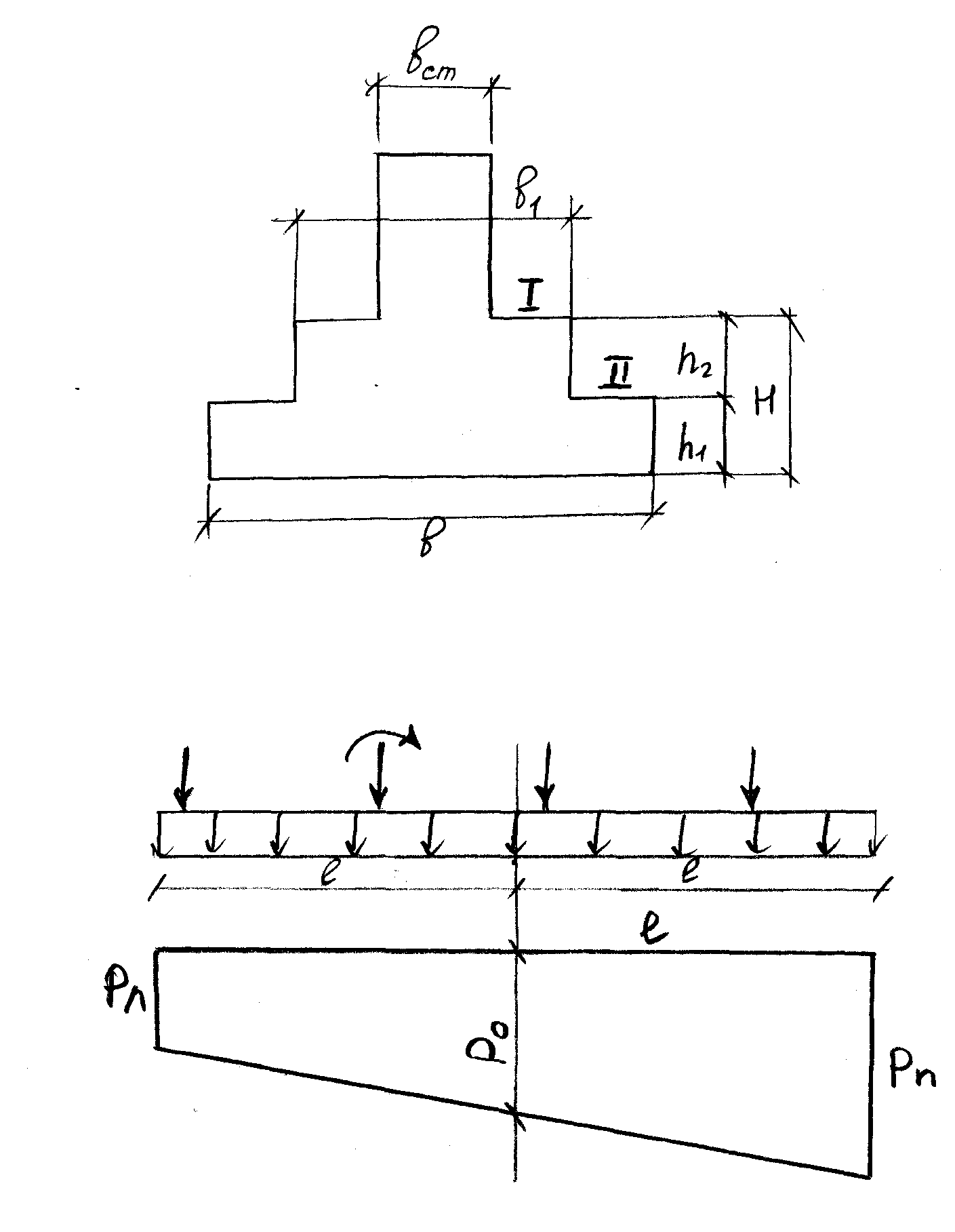

Рис.14. Схема поперечного перерізу
стрічкового фундаменту.
Звідки
отримаємо необхідну висоту конструкції
фундаменту за міцністю на зріз:
,
або необхідну висоту ступені конструкції
фундаменту за міцністю на зріз:
(5.1`)
Умова
міцності: розрахункова висота конструкції
стрічкового фундаменту не повинна
перевищувати прийняту, тобто
.
V.4.2 Армування конструкції стрічкового фундаменту.
Розрахункова схема конструкції стрічкового фундаменту при визначенні згинаючих моментів в поперечному напрямку назначається як консольна балка жорстко-защемлена в подальшій (по ширині підошви) частині фундаменту. Навантаження на консольну балку приймається згідно з розрахунку контактних напружень, що передаються на підошву фундаменту, що дорівнюють:
(кПа);
(кПа).
Згинаючий момент по грані стіни визначається за формулою:
(кН·м/м)
За визначеним згинаючим моментом розраховують необхідну площу поперечного перерізу арматури на 1п.м. довжини стрічкового фундаменту:
;
де: k – коефіцієнт умови роботи арматури, приймається рівним k=0,9;
- розрахунковий опір арматури розтягуванню (стисненню), приймається згідно з таблицею №22 СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» або ДБН «Бетонні та залізобетонні роботи».
- висота стисненої зони (елементу) перерізу (hs=h-a), а – захисний шар бетону.
Назначається крок стрижнів перпендикулярних довжині стрічкового фундаменту – Сg – з розрахунку на один погонний метр довжини стрічкового фундаменту.
Сg=200 мм, тобто 5Ø А400с на 1п.м. довжини стрічкового фундаменту.
V.5.Розрахунок стрічкового фундаменту в повздовжньому напрямку.
V.5.1 Розрахункова схема стрічкового фундаменту в повздовжньому напрямку відповідає схемі балки на пружній основі.
Для розрахунку стрічкового фундаменту, як балки на пружній основі необхідно мати наступні початкові (вихідні) дані для розрахунку:
Напівдовжину стрічки - l (м).
Товщину стрічки h (м) (приймається за попереднім параграфом).
Модуль пружності матеріалу стрічки – Е (бетон класу В15, В20) приймається за таблицею №18 СНиП 2.03.01-84.
Модуль деформації Е0 або модуль пружності ґрунту.
Коефіцієнт Пуасона для матеріалу стрічки ν1 і для ґрунту ν0. Коефіцієнт Пуасона для бетону приймається ν=1/6, для ґрунту основи попередньо приймається рівним: для глин - ν0=0,4; для суглинків і супісків ν0=0,35; для пісків ν0=0,3.
Величина, характер навантаження і місце прикладання навантаження.
