3. Приложения к примеру 1
Данная задача вентиляционного расчета МПТ была решена с использованием программного продукта MathСad 11. Также решение данной задачи было реализовано в виде расчетных программ на программных языках «Delphi» и «Turbo Pascal». Описание работы с этими программами приведено ниже.
П.1. Расчет на языке «Turbo Pascal»:
Запуск программ по расчёту задач можно осущест-вить только в среде «Turbo Pascal». Для установки «Turbo Pascal» необходимо выполнить следующие действия:
П.1.1. Запустите файл «Setup (.reg)» и выберите "да";
П.1.2. На некоторых системах для эмуляции DOS необходимо установить дополнительно «Disco Comman-der 5-3». Запустите файл «Disco Commander 5-3 (.exe)» и следуйте инструкциям установки (нажимайте "Далее", "Continue", "Да", выберите русский язык, нажмите "ОК", затем нажмите "Да");
П.1.3. После этого запустите файл «Turbo Pascal 7-1 (.exe)» и следуйте инструкциям установки (нажимайте "Принять", затем "Извлечь");
П.1.4. Затем найдите папку «Turbo Pascal», в кото-рую вы его установили, через «Disco Commander» и запус-тите через него же файл «turbo.exe» в подкаталоге «BIN». Дальнейшие запуски «Turbo Pascal» выполняйте таким же образом - через «Disco Commander» (если это необходимо на Вашей системе).
Для открытия и запуска программы расчёта задачи в «Turbo Pascal» необходимо выполнить следующее:
Запустив «Turbo Pascal», нажмите OK, затем "File", "Open" и найдите или введите вручную путь к необходи-мой программе (например, D:\Turbo Pascal\AD.PAS);
Запустите программу расчёта нажатием CTRL+F9 и следуйте инструкциям по решению задачи.
П.2. Расчет на языке Delphi:
П.2.1. Выберите вкладку "Исходные данные".
П.2.2. Заполните все поля для выполнения провероч-ного вентиляционного расчета электрических машин.
П.2.3. Нажмите кнопку "Считать".
П.2.4. Выберите вкладку "Расчет". После чего осу-ществляется счет.
П.2.5. Программы выполнит поверочный вентиля-ционный расчет и автоматически сделает заключение о пригодности системы вентиляции.
П.2.6. Затем компьютер построит зависимость давления вентилятора и падения давления на гидравлическом тракте от расхода охлаждающего воздуха.
П.2.7. Перейдя далее по вкладке "Схема вентиляции" расчетчик может ознакомиться с полученными схемами и зависимостями на экране или распечатать на принтере.
П.2.8. Используя вкладку "Отчет" в главном меню можно автоматически сформировать отчет о поверочном вентиляционном расчете электрических машин, и распечатать его на принтере, предварительно творчески выполнив все требования раздела 3 настоящего методического указания.
4. Пример 2. Вентиляционный расчет машины постоянного тока другой конструкции*

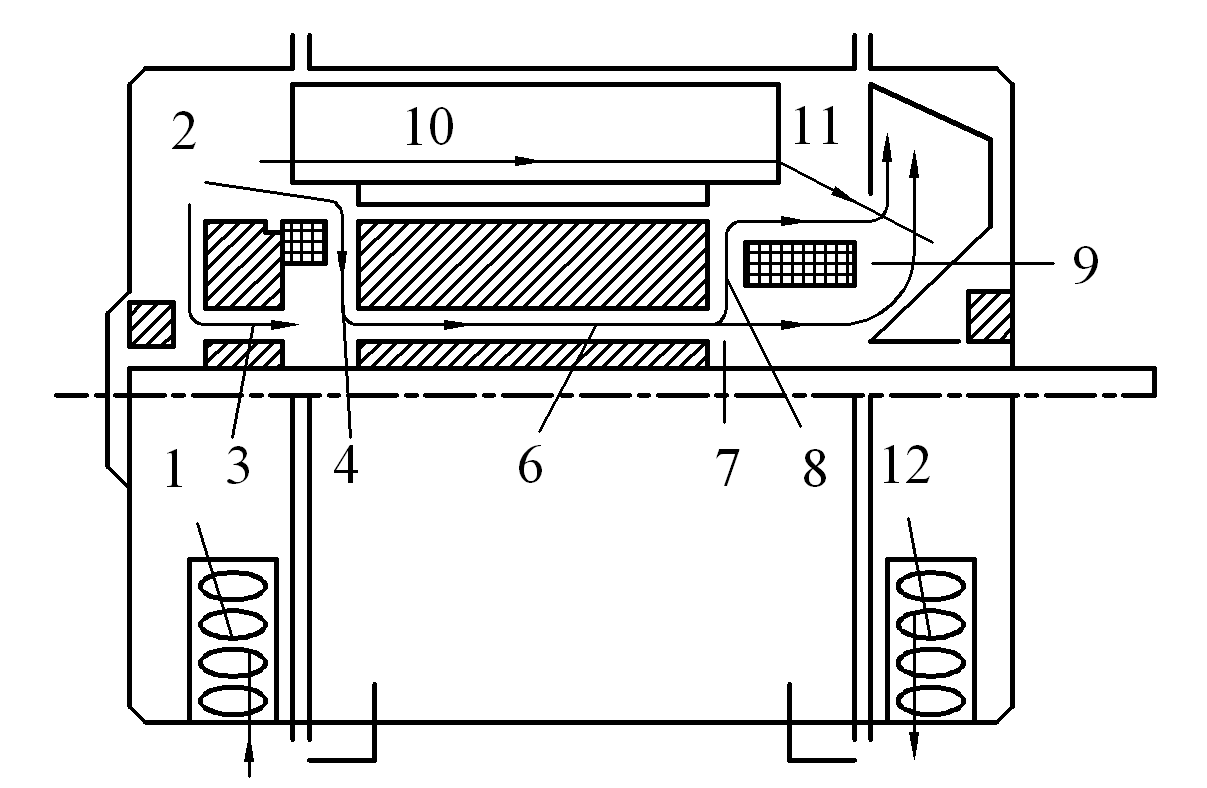

Электрическая машина постоянного тока имеет вентиляционный тракт, схемы которого приведены на рис. 6 и 7.
Требуется:
определить характер каждого местного гидравлического сопротивления и вычислить его величину;
построить эквивалентную гидравлическую схему (ЭГС) замещения вентиляционного тракта машины;
произвести свертывание ЭГС, определить эквивалентное гидравлическое сопротивление ZЭ;
определить затраты мощности на вентиляцию и их процент-ное отношение к мощности греющих потерь.
,5
Рис. 6. Схема вентиляции машины постоянного тока по
примеру 2
___________________________________________________
*-образец оформления решения задачи, представленной в примере 2, см. в примере 1.
Рис.

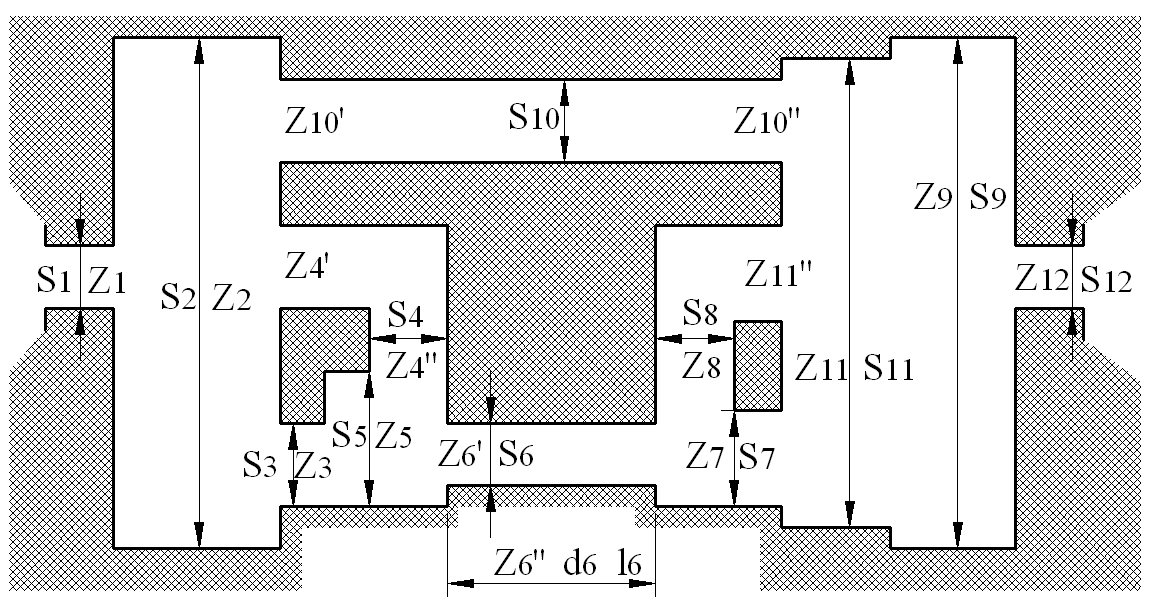

7. Схематическое изображение вентиляционного
тракта машины по примеру 2
