22. Дать определение остаточного затухания и его нормирование.

Остаточное затухание канала тональной частоты – это разность между суммой всех затуханий и суммой всех усилений в канале согласованного включения всех элементов:

- ,a_i– затухание i-ого элемента канала, S_j – усиление j-ого усилителя в канале.

Остаточным затуханием канала называется разность между уровнями сигнала частотой 800Гц на входе и выходе канала при согласованных включениях генератора и измерителя уровня (Zг=Zвх, Zну=Zвых, Zвх=Zвых=600Ом)

a_r=Рвх-Рвых

Нормирование. Номинальное значение уровней и остаточного затухания нормируется для различных режимов работы КТЧ на частоте 800Гц.

Режим канала ТЧ	Уровень на входе канала Рвх Дб/НП	Уровень на выходе канала Рвых Дб/НП	Остаточное затухание ar, Дб/НП
2 – проводной оконечной	0/0	-7,0/-0,8	7,0/0,8
2 – проводной транзит	-3,5/-0,4	-3,5/-0,4	0/0
4 – проводной оконечной	-13/-1,5	+4,0/+0,5	-17,0/-2,0
4 – проводной транзит	+4,0/+0,5	+4,0/+0,5	0/0

Погрешность установки остаточного затухания должна быть не более 0,5Дб (0,05Нп)

23. Дать определение частотной характеристики остаточного затухания и его нормирование.

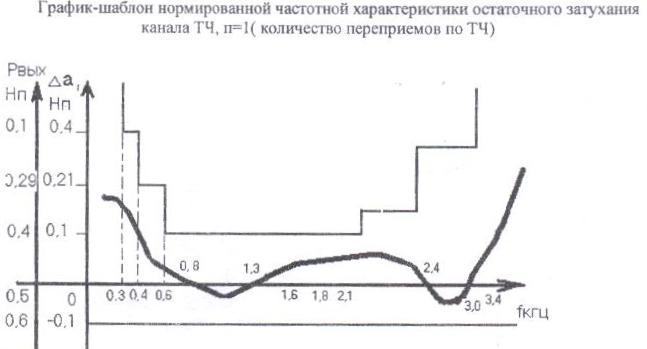

Частотной характеристикой остаточного затуханияназывается зависимость остаточного затухания от его частоты a_r=φ (t) при постоянном уровне на входе канала. Этот параметр определяет амплитудно-частотные искажения сигнала, передаваемого по каналу ТЧ(0,3-3,4кГц)

Нормы на частотную характеристику задаются в виде зависимости Δa_r= φ (t), т.е. отклонение между остаточным затуханием на данной частоте и остаточным затуханием на частоте 800 Гц.

Δ a_r=a_rf-a_r0,8

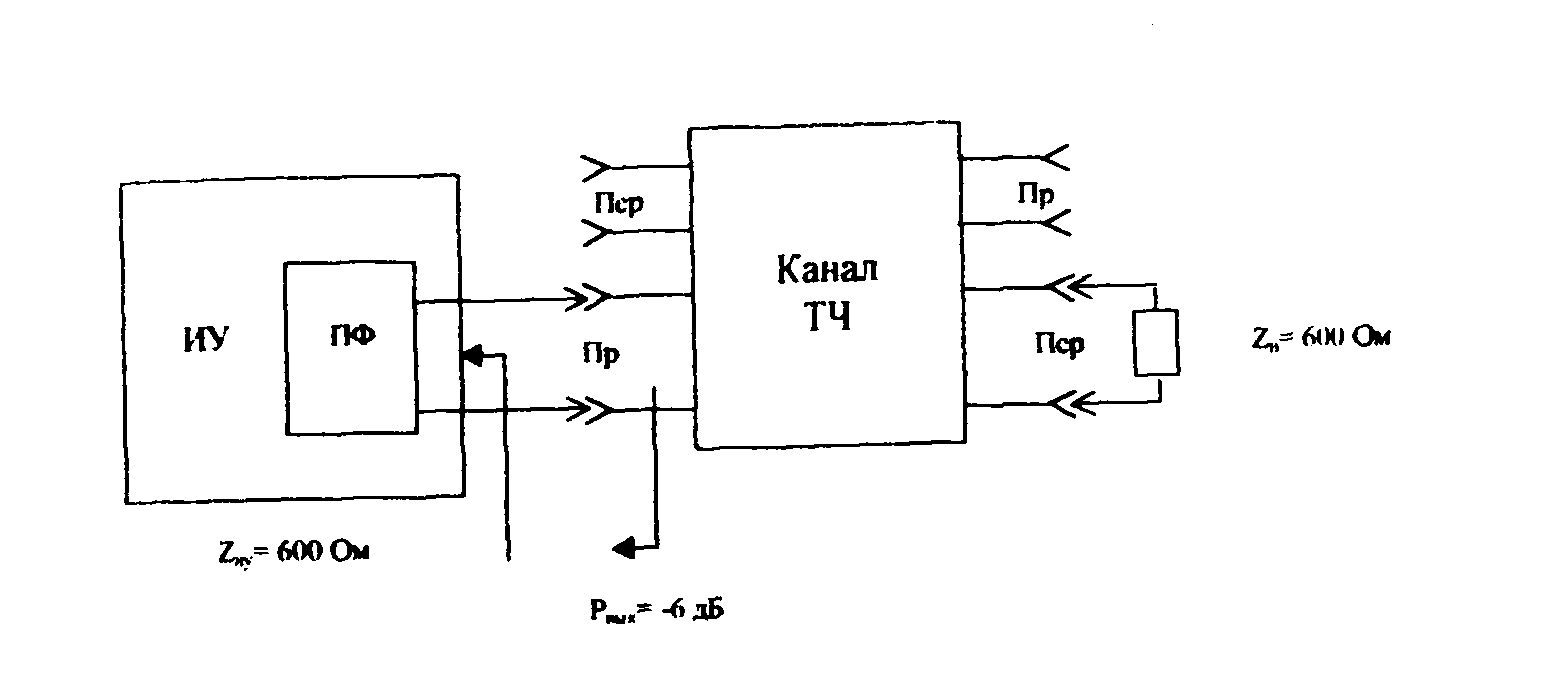

24. Дать определение защищенности каналов связи.

Защищённость каналов связи между направлениями передачи и приема – разность уровней сигнала и помехи передаваемых в прямом и обратном направлении каждого канала.

ar=Рс-Рп, Рс==4дБ(=0,5Нп)

Причинами влияния одного направления канала на обратное, являются монтажные переходы в аппаратуре, а для однокабельных систем передачи основной причиной таких помех являются переходное влияние на ближнем конце кабельных усилительных участков.

Защищенность между направлениями передачи и приема в одном канале ЧТ зависит от типа кабеля, от протяженности линии и числа транзитных участков.

Защищенность между направлениями передачи и приема канала измеряется приборами П-326 или П-322.0

25.Доложить тактико-технические данные и состав отдельной приемной машины р-161-пу.

Р-161 ПУ: радиоприёмный узел предназначен для обеспечения ТФ/ТГ связи в радиосетях, радионаправлениях одновременно с возможностью ведения адаптивной, автоматизированной радиосвязи в 3 радионаправлениях, для ДУпередатчиками по групповой радиоприёмной, кабельной линии, для коммутации и контроля линий и каналов связи.

Возможности: обеспеченияадаптивной радиосвязи на 3х направлен., неадаптивной радиосвязи на 3хдр.радионапр.; неадапт. Рад.св.на 6 радиосет. Илирад.напр. одновременно;резервирование радиоприёмников; слух. и телегр.св. ключом; образование 6ТГ каналов; управление передатч.Р-137М, Р-140М, Р-136М; служ.св. на радиост.Р-105М,

Состав: радиоприёмник Р-160П, блоки фиксированных частот, Антенные устр., радиоприём.ст. Р-151ВН, аппаратура ВЧ телеграф. П330-6, аппаратура тон.телег. П327-2, радиост. Р-105М, ретранслир. устр, сист электропитания
