4.8 Расчет спектра последовательности прямоугольных импульсов на входе и на выходе фильтра
Рассчитаем спектр последовательности
прямоугольных импульсов на входе фильтра
с параметрами:
,
скважность
,
частота следования импульсов
по формуле
,
.
Вычислив, получим:
Рис. 10. Спектр последовательности прямоугольных импульсов на входе фильтра.
Спектр фаз последовательности на входе
при выборе начала координат в середине
импульса определяется выражением:
;
Рис. 11. Спектр фаз последовательности на входе
Выходные спектры амплитуд и фаз
определяются выражениями:
,
,
.
Рис. 12. Спектр амплитуд последовательности на выходе.
Рис.13 Спектр фаз последовательности на выходе.
Сигнал на входе ФНЧ рассчитывается по
формуле:
,
а на выходе по формуле
,
.
Построим графики напряжений входного U1(t) и выходного сигналов U2(t) при использовании 10 гармоник.

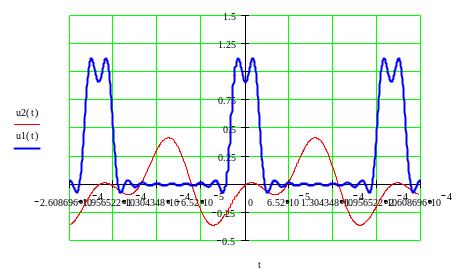

Рис. 14 Графики напряжения на входе и на выходе фильтра.
5.Вывод:
В данной работе произведен синтез электрического фильтра в два этапа: аппроксимация и реализация. На первом этапе были получены математические выражения рабочей передаточной функции H(p)и рабочего ослабления удовлетворяющие условиям технической реализуемости. На втором этапе по найденной рабочей передаточной функции H(p)определили схему фильтра и величины составляющих её элементов.
Произведен расчёт и построение частотных характеристик фильтра, подтвердивших соответствие аппроксимированной функции H(p) техническому заданию.
Были построены частотные зависимости, подтвердившие высокую точность фильтра.
На ЭВМ были получены переходная характеристика, спектры сигналов на входе и выходе фильтра и реакция фильтра на последовательность прямоугольных импульсов.
Список использованной литературы:
1. Методическая разработка к курсовой работе по ТЭЦ “Расчет фильтров по рабочим параметрам”.
2. Дьяконов В. Mathcad 7/2000: специальный справочник: “Питер”,2001.
3. Цаплин Н. Н. Электрические фильтры 2004г.
4. Бакалов В.П., Дмитриков В.Ф., Крук Б.И. Основы теории цепей. М.: Радио и связь, 2000.
