2.7 WirelessMan-ofdm режимі

Физикалық деңгейде IEEE 802.16 стандарты мәліметтер таратудың үш әр түрлі әдісін қарастырады: бір тасушысы бар модуляция әдісі (SC, ал 11 ГГц-тен төмен диапазонда – Sca), OFDM ортогоналды тасушылар арқылы модуляция әдісі және OFDMA ортогоналды тасушылар арқылы көптік қолжетімділік әдісі.

Қазіргі таңда тура емес көрінім жағдайларында OFDM-құрылғылары үшін трасса есептеудің қарапайым әдістері жоқ, себебі математикалық модель трассаның құрылымынан, бөгеттердің типінен, геометрияның беттерінен және басқа факторлардан тәуелді. Ең қарапайым және тиімді шешім әзірше заттай сынақтар болып табылады.

OFDM режимі – орталық жиілікті бір жиіліктік каналда (ені 1-2 МГц жене одан да көп) мәліметтер ағынының модуляция әдісі. Каналдарға бөлінуі SC жағдайында сияқты – жиілікті. Еске түсіреміз, ортогоналды тасушы арқылы мәліметтер модуляциясы кезінде жиіліктік каналда N кіші тасушы бөлінеді,

f_k = f_c + k∆f (2.2)

мұнда k − (−N/2, N/2) диапазонынан бүтін сан (берілген жағдайда к ≠ 0).

Ортогоналды тасушы арасындағы арақашықтық ∆f = 1/Т_b, где Т_b – мәліметтерді таратудың ұзақтығы.

Мәліметтерден басқа, OFDM-символда ұзақтығы Т_g болатын қорғаныс интервалы таралады, сондықтан OFDM-символдың жалпы ұзақтығы Т_s = Т_b + Т_g (2.9 сурет). Қорғаныс интервалы символ фрагментінің аяқталған көшірмесін білдіреді. Оның Т_g ұзақтығы 1/4, 1/8, 1/16 және 1/32 Т_b -дан құрайды.

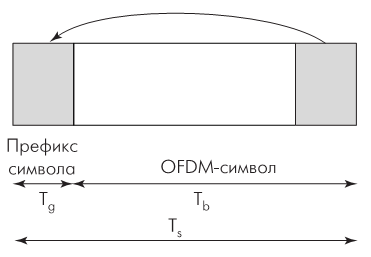

_{Сурет 2.11 − OFDM-символ}

OFDM бірінші принципке сәйкес әрбір кіші тасушы квадраттық амплитудалық модуляция көмегінен туелсіз модуляцияланады. Жалпы сигнал Фурьенің кері жылдам түрленуі (ФКЖТ) арқылы есептеп шығарылады

(2.3)

мұнда −квадраттық модуляция символының комплекстік көрсетілуі (QAM-символы). Комплекстік көрсетілім қолайлы, себебі радиосигналдың генерациясы келесі көрініске сәйкес квадраттық модулятор арқылы жүреді

(2.4)

мұнда және − комплекстік символдың сәйкесінше синфаздық және квадраттық (бүтін және жалған) мәні.

БПФ/ОБПФ алгоритмдердің жұмысы үшін нүктелердің саны 2^m сәйкес болуы қолайлы. Сондықтан тасушылардың санын N_FFT= 2^m минималды санға тең етіп таңдайды, үстем ететін N. IEEE 802.16 стандарттың OFDM режимінде N = 200, сәйкесінше N_FFT = 256. Олардың 55 (к = -128 ... - 101 және 101... 127) каналдың жиіліктік диапазонының шекарасында қорғаныс диапазонын жасайды. Каналдың орталық жиілігі (к = 0) және қорғаныс интервалдардың жиіліктері қолданылмайды (яғни, оларға сәйкес келетін сигналдардың амплитудалары нөлге тең). Қалған 200 тасушы – ақпараттық.

OFDM екінші принципіне сәйкес каналдың параметрлерін нақты анықтау үшін пилоттік тасушылар, модуляция методы және желідегі барлық станцияларға танымал таралатын сигнал қажет. OFDM әдісінде сегіз пилоттік жиіліктерінің қолданылуы қарастырылған (±88, ±63, ±38, ±13 индекстермен). Қалған 192 тасушылар әрбіреуінде 12 тасушыдан 16 кіші каналдарға бөлінген, осында бір кіші каналда жиіліктер қатар орналаспаған. Мысалы, 1 кіші канал -100, -99, -98, - 37, -36, -35, 1, 2, 3, 64, 65, 66 индекстері бар тасушылар құрайды. Кіші каналдарға бөліну қажет, себебі Wireless MAN-OFDM режимінде (опционалды) жұмыс мүмкіндігі барлық 16-да емес, тек бір, екі, төртте және сегіз кіші каналдарда – OFDMA көптік қолжетімділік сұлбасының бейнесі. Ол үшін әрбір кіші канал және әрбір кіші каналдар тобы өзінің индексін иеленеді (0-ден 31-ге дейін).

OFDM-символдың пайдалы бөлігінің ұзақтығы Т_b BW канал жолағының енінен және жүйелік тактілік жиілігінен (дискретизация жиілігі) тәуелді.

F_s F_s = N_FFT/ Т_b (2.5)

F_s /BW = n арақатынас нормаланады және канал жолағының енінен тәуелді келесі мәндер алады 86/75 (BW еселік 1,5 МГц), 144/125 (BW еселік 1,25 МГц), 316/275 (BW еселік 2,75 МГц), 57/50 {BW еселік 2 МГц) и 8/7 (BW еселік 1,75 МГц және барлық қалған жағдайларда).

Қорғаныс интервал OFDM-модуляция кезінде – қалалық жағдайларда құтыла алмайтын асыра шағылысу кезінде және сигналдың көп сәулелік таралуы кезінде пайда болатын символаралық бөгеттермен (символаралық интерференция, САИ) қуатты күресу құралы. САИ қабылдағышта тура таралатын сигналға алдыңғы символы бар кері шағылыстырған сигналдың салынуына әкеледі. OFDM модуляциясы кезінде кері шағылған сигнал қорғаныс интервалға келіп түседі және зиянын келтірмейді. Бірақ бұл механизм символішілік интерференцияны алдын алмайды – фазалық кідіріспен келген, бір символмен сигналдың салынуы. Нәтижесінде ақпарат бұрмалануы немесе (мысалы, 1800 фазалық жылжу кезде) жоғалуы мүмкін. Жеке символдардың немесе олардың фрагменттерінің жоғалуы кезінде ақпараттың жойылуын алдын алу үшін IEEE 802.16-2004 стандарты каналдық кодтаудың тиімді амалдарын қарастырады.

2.7.1 Каналдық кодтау

Физикалық деңгейде мәліметтердің кодталуы үш сатыдан тұрады: рандомизациядан, кедергіге тұрақты кодтаудан және шегін басқаша белгілеу. Рандомизация – бұл мәліметтер блогының жалған кездейсоқ тізбегіне (ЖКТ) көбейтілуі, оны 1 + х¹⁴ + х¹⁵ түріндегі берілетін полиномы бар ЖКТ генераторы қалыптастырады.

Бәсеңдейтін ағында ЖКТ генераторы 4A80₁₆ кодтық сөзі арқылы кадрдың бастамасымен инициализацияланады. Кадрдың екінші пакетінен бастап ЖКТ генераторы BSID базалық станцияның сәкестендірме номері негізінде, пакет профилінің сәкестендіргіші және кадр номері негізінде инициализацияланады (2.10 сурет). Жоғарылайтын ағында барлығы ұқсас, тек бір ғана айырмашылықпен, ЖКТ генераторының инициализациясы бірінші пакеттен болады (DIUC орнына UIUC қолданылады).

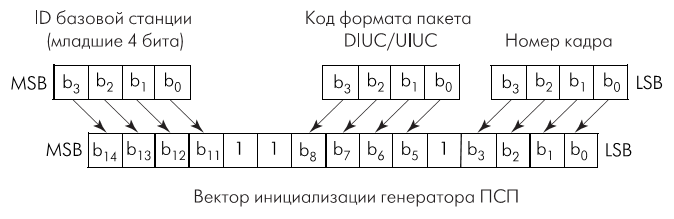

Сурет 2.12 – OFDM бәсеңдейтін ағынның рандомизациясы үшін ЖКТ генераторының инициализация векторының қалыптасуы

Мәліметтердің кодталуы каскадты кодпен кодтауды болжайды – Рид-Соломон кодымен және ішкі орау кодымен. Берілген стандартта қолданылатын Рид-Соломон кодтаудың алгоритмі Галуа GF (256) өрісінде құрылады. Базалық түрде ол 239 байттан бастапқы мәліметтер блоктарымен пайдаланады, олардан 255 байт өлшемді кодталған блок қалыптастырады (16 тексеретін байт қосып). Мұндай код 8 зақымданған байттарды жөндей алады немесе 15 зақымданған немесе ішкі кодпен өшірілген байттарды таба алады.

Шын мәнінде К ұзындығынан кем мәліметтер богы қолданғандықтан, олардың алдында (239-К) нөлдік байт қосылады (сызықтық кодтың қысқартылуы). Кодталудан кейін осы байттар жойылады. Егер тексерілетін сөздердің санын қалпына келетін байттардың санын Т кемитіндей етіп қысқарту керек болса, тек қана 2Т алғашқы тексерілетін байт қолданылады. IEEE 802.16 стандартында қолдауға міндетті каскадты кодтаудың варианттары 2.4 кестеде келтірілген.

Кесте 2.4 – OFDM режимінде кодтаудың/модуляцияның міндетті сұлбалары

Модуляция	Кодтауға дейінгі мәліметтер блогы, байт	Рид-Соломон кодері	Ораушы-кодердің кодтау жылдамдығы	Кодтаудың соммалық жылдамдығы	Кодтаудан кейінгі мәліметтер блогы, байт
BPSK	12	(12,12,0)	1/2	1/2	24
QPSK	24	(32,24,4)	2/3	1/2	48
QPSK	36	(40,36,2)	5/6	3/4	48
16-QAM	48	(64,48,8)	2/3	1/2	96
16-QAM	72	(80,72,4)	5/6	3/4	96
64-QAM	96	(108,96,6)	3/4	2/3	144
64-QAM	108	(120,108,6)	5/6	3/4	144

Рид-Соломон кодерынан кейін мәліметтер G₁ = 171₈ (Х шығысы үшін) және G₂ = 133₈ (Y үшін) ынтагерлік тізбегі бар ораушы кодер түседі – NASA стандарттық коды. Оның кодтаудың базалық жылдамдығы - ½, яғни әрбір кіріс биттен ол X и Y кодталған биттің жұбын қалыптастырады. Бұл кодтың кодтық шектеуі К = 7. Жұб тізбегінен Х_i немесе Y_i элементтерін айырыла отырып («қағып енгізу» немесе тесе отырып), кодтаудың әртүрлі жылдамдықтарын алуға болады. Сөйтіп, Так, 2/3 жылдамдығына (Х₁Y₁Y₂) тізбегі сәйкес келеді, ¾ жылдамдығына - (Х₁Y₁Y₂ Х₃), 5/6 жылдамдығына - –(Х₁Y₁Y₂ Х₃ Y₄ Х₅) сәйкес келеді.

Рид-Соломон кодері екіпозициялы BPSK модуляциясымен (мысалы, АС-ң бастапқы инициализациясы кезінде немесе жолақтың сұранысы кезінде) қолданылмайды. Ол сондай-ақ OFDM субканалдардың бөлігі қолданылған кезде өткізеді. Бұл жағдайда оралатын кодтаудың жылдамдығы кодтаудың жалпы жылдамдығына тең етіп қабылданады (сәйкесінше, алғашқы мәліметтер блогының өлшемі 16-ға бөлінген қолданылатын субканалдардың санына көбейтіледі).

Кодтаудан басқа алмасу процедурасы жүреді – OFDM-символға сәйкес келетін, мәліметтерді кодтау блогының шегінде биттердің араласуы. Бұл операция екі сатыдан жүргізіледі. Бірінші сатының мақсаты – жапсарлас биттер тізбектің әртүрлі бөліктеріне таратылғандай ету керек. Бұның бәрі топтық қателіктер болған кезде символда жапсарласпаған биттер зақымданбау үшін жасалады, декодтау кезде оларды қалпына келтіруге оңай.

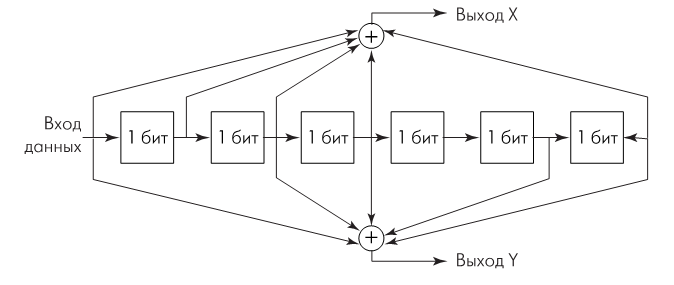

Сурет 2.13 – Оралатын кодердің сұлбасы

Алмастыру (2.6) және (2.7) формулаларына сәйкес жүзеге асады

m_k = (N_cbps/12) ∙ k ∙ mod 12 + floor(k/12) (2.6)

j_k = s∙floor(m_k/s) + (m_k + N_cbps − floor(12m_k/N_cbps)) mod s (2.7)

k = 0... N_cbps − 1

мұнда m_k және j_k – сәйкесінше алмаспаудың бірінші және екінші сатыдан кейінгі бастапқы k-ші биттің номері ;

Ncbps – OFDM-символдағы кодталатын биттердің саны (субканалдардың орнатылған саны кезінде);

s – тасушыға 1/2 бит саны (сәйкесінше BPSK/QPSK/16-QAM/G4-QAM үшін 1/2/4/6 бит, BPSK үшін s = 1).

floor(х) функциясы – бұл барынша көп бүтін сан, х-ті асып түспейді; (х mod г) функциясы – х/r-дан қалдық.

Алмасудан кейін модуляция стадиясы басталады. Таңдалған сұлбадан шыға (BPSK/QPSK/16-QAM/64-QAM), блок модуляциялық символдарға (1/2 /4/6 биттен) сәйкес келетін бит тобының тізбегі түрінде көрсетіледі. Әрбір топқа сәкесінше Q және / мәндері беріледі Грей векторлық диаграммадан (2.11 сурет), кейін олар тасушының тікелей модуляциясы кезінде қолданылады. Квадратты символдардың амплитудаларын орташалау үшін Q және I тұрақтанған мәндер қолданылады, яғни с коэфициенттерге көбейтілген (QPSK үшін с = 1/ , 16-QAM үшін с =1/ , 64-QAM үшін с = 1/ ).

Пилотты тасушылар BPSK арқасында модульденеді. Осы тасушылардағы сигналдардың мәні ЖКТ w_k негізінде анықталады x¹¹ + х⁹ + 1 берілетін полиноммен, осында бәсеңдейтін субкадрда к – кадрдың басталуына байланысты символ нөмірі, ұлғаймалы субкадрда пакеттің басталуына байланысты символ нөмірі (сурет 2.14). Бәсеңдейтін және ұлғаймалы ағындар үшін ЖКТ генераторының инициализацияланатын сөздер әр түрлі (сәйкесінше 8FF₁₆ және 555₁₆ ). Шынында BPSK-символдардың мәндері бәсеңдеңтін каналда - c_-88 = с_-38 = c₆₃, = c₈₈ = 1-2wk; с_-63 = с_-13 = с₁₃ = с₃₈ = 1-2 , және ұлғаймалы каналда - c_-88 = с_-38 = с₁₃ = с₃₈ = с₆₃ = с₈₈ = 1-2wk; с_-63 = с_-13 = 1-2 сияқты анықталады. Нәтижесінде OFDM сатылы құрылысы пайда болады.

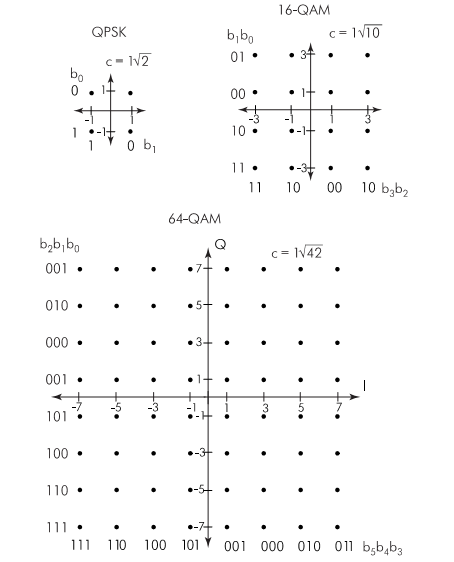

Сурет 2.14 – BPSK, QPSK, 16-QAM, 64-QAM үшін Грейдің векторлық диаграммалары (модуляциялық символдардың көрінісі).

Модуляциялық символдарды анықтағаннан кейін ОБПФ арқылы радиосигналдың өзі есептеледі де таратқышқа беріледі. Қабылдау кезде барлық процедуралар кері тәртіпте жүреді.

OFDM режимінде физикалық деңгейде «нүкте-көпнүкте» архитектуралы желілер үшін таратудың кадрлық құрылымы SC режимінен айырмашылықта қарағанда аз. Жоғары жиілікті облыста сияқты ақпараттық алмасу кадрлардың (фреймдердің) тізбегі арқылы жүзеге асады. Әрбір фрейм (сурет 2.12) екі субкадрға бөлінеді – бәсеңдейтін (DL – БС-дан АС-ға дейін) және ұлғаймалы (UL –АС-дан БС-ға дейін). Ұлғаймалы және бәсеңдейтін каналдарға бөліну уақыттық (TDD), және жиіліктік (FDD). Соңғы жағдайда DL және UL біруақытты трансляцияланады, әртүрлі жиіліктік диапазондарда.

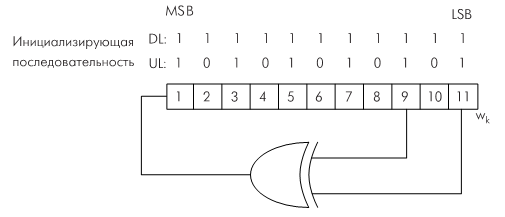

Сурет 2.15 – Пилоттік тасушылар үшін модуляцияланатын тізбектің генерациясы

Бәсеңдейтін субкадр преамбуланы, кадрдың басқаратын тақырыбын (FCH), және мәліметтер пакетінің тізбегін. Бәсеңдейтін каналда преамбула – синхронизация үшін арналған екі OFDM-символдан (ұзын преамбула) тұратын жіберу.

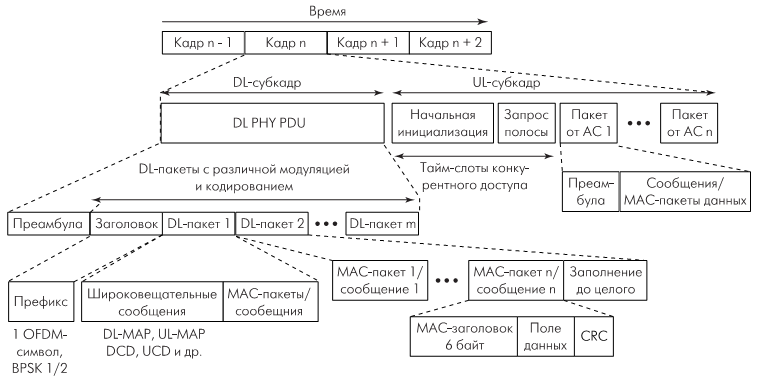

Сурет 2.16 – Уақыттық дуплексирлеу кезінде OFDM-кадрлардың құрылымы

Бірінші OFDM-символ 4-ке еселенген индекстары бар тасушыларды қолданады, екіншісі – тек шынайы тасушыларды (QPSK модуляция).

Преамбуладан кейін кадрдың басқаратын тақырыбы жүреді – BPSK модуляциясы бар бір OFDM-символ және кодтаудың стандартты сұлбасы (кодтаудың жылдамдығы – 1/2). Ол DL-субкадрдағы бірінші (немесе бастапқы бірнеше) пакеттің профилін және ұзындығын сипаттайтын бәсеңдейтін канал (DLFP) кадрының префиксін иеленеді.

Бірінші пакетте кеңтаратушы хабарламалар бар (барлық АС-ға арналған) - DL-MAP, UL-MAP пакеттердің орналасу карталары, DCU/UCD бәсеңдейтін/ұлғаймалы каналдардың дескрипторлары, басқа қызмет ақпараты. Әрбір пакет өзінің профилін иеленеді (кодтау сұлбасы, модуляция және т.б.) және OFDM-символдардың бүтін саны арқылы таралады. Басталу нүктелері және барлық пакеттердің профильдері, біріншісінен басқа DL-MAP-та сақталады.

Бәсеңдейтін субкадрдың бәсекелестік қолжетімділіктің интервалдары бар, ол АС-ң бастапқы инициализациясы үшін (желіге кіру) және тарату жолағының сұранысы үшін периодтарды қосады. Одан кейін БС-мен нақты АС-ға тарату үшін уақыттық интервалдар жүреді. Осы интервалдардың (басталу нүктесінің) бөлінуі UL-MAP хабарламасында сақталады. АС өзінің уақыттық интервалында хабар таратуды қысқа преамбуланы таратудан бастайды (бір OFDM-символ тек жұп тасушыларды қолданады). Одан кейін каналдық деңгейде қалыптасқан ақпараттық пакет жүреді.

OFDM-кадрлардың ұзақтығы 2,5; 4; 5; 8; 10; 12,5; и 20 мс құрауы мүмкін. Базалық станциямен орнатылған кадрлар құрылуының периоды өзгеруі мүмкін емес, себебі осы жағдайда барлық АС-ң ресинхронизациясы қажет етіледі.

Орнату үшін сұраныс IEEE 802.16 стандартта қабылданғаннан ерекшеленбейді, тек «концентрацияланған» сұраныс қосымша режимін ескермегенде. Ол тек жеке субканалдармен жұмыс істеуге қабілетті станциялар үшін арналған. Бұл режимда бәсекелестік қолжетімділік интервалдарында (UL-MAP-та орнатылған) АС 48 субканалдардың бірінде қысқа 4-разрядты код беру мүмкін, олардың әрбіреуі төрт тасушыларды қосады. Барлығы сегіз код қарастырылған. Кодтардың және кіші каналдардың кестесі IEEE 802.16 стандарттың мәтінінде келтірілген. Кодты және каналдың нөмірлерін АС кездейсоқ жағдайда таңдайды.

Кодтық хабарламаны қабылдап, БС АС-ға қолжетімділікті беру үшін арналған «қарапайым» сұранысты тарату үшін интервалды береді (каналдық деңгей сұранысының тақырыбы) – егер бұл мүмкін болса. Бірақ басқа механизмдерден айырмашылықта, БС UL-MAP-та оны сұраған станцияның идентификаторын көрсетпейді, тек сұраныс кодының нөмірін, кіші каналдың нөмірін, сондай-ақ сұраныс берілген аралықта қолжетімділік интервалының реттік нөмірін келтіреді. Осы параметрлер арқылы АС тарату жолағының сұранысы үшін интервал оған арналғанын анықтайды. 4-разрядты қолжетімділік сұранысының кодын тарату үшін мезгіл таңдауы кездейсоқ болады, жоғарыда баяндалған бәсекелестік қолжетімділік каналына қатынас алгоритмі бойынша.

OFDM режимінде каналдық ресурс тек уақыттық облыстарда ғана емес, сондай-ақ жеке кіші каналдарда (кіші каналдар тобы) берілуі мүмкін екенін белгілейміз, егер БС және абоненттік станциялар сондай мүмкіндікті қолдаса. Мұндай опцияның маңызды қолданысының бірі – Mesh-желісі.

2.8 Mesh-желі

Mesh-желі – бұл OFDM режиміндегі IEEE 802.16 желісінің топологиясының түрі, және оның физикалық деңгейі – бұл OFDM. Сондықтан Mesh-желісінің біз қарастырған режимдерден айырмашылығы физикалық деңгейде көрсетіледі. Mesh-желісінің бұған дейін қарастырылған «нүкте-көпнүкте» архитектурасынан негізгі айырмашылығы – соңғы жағдайда АС тек БС-мен қарым-қатынас жасауы мүмкін болса, ал Mesh-желіде АС арасында қарым-қатынас болуы мүмкін. IEEE 802.16 стандарттың желілері кең жиілікті каналдармен жұмыс үшін бағытталған болғандықтан, Mesh-желілер стандартқа бір рангты локалды желілерді құру мақсатымен кірген жоқ – ол үшін IEEE 802.11 тобының стандарттары бар. Себебі басқада – трафик бірнеше станциядан құрылған тізбегі арқылы тарала алатын, кең жолақты желілерді құрайтын құрал қажет, сонымен тура көрінім жоқ кезінде тарату мәселесін жояды. Сәйкесінше децентрленген үлестірілген желіні құруға мүмкіндік беретін, басқару механизмдердің барлығы бөлінген базалық станциясы (түбірлі түйін) және БС-АС басымдылық ағындары бар ағаш түрлі архитектураға бағытталған.

Mesh-желіде барлық станциялар (түйіндер) ресми тең құқықты. Бірақ әрқашан Mesh-желінің сыртқы ортамен трафик алмасуы бір нақты түйін арқылы жүреді (3.14 суретті қара). Мұндай түйінді Mesh-желінің базалық станциясы деп атаймыз, дәл оған Mesh-желімен басқару үшін қажет функциялардың бөлігі жүктеледі. Мұнда қолжетімділікпен басқару үлестірілген басқару механизмінің негізінде, немесе БС-ң басқаруының қадағалауымен орталықтанған әдіспен жүреді. Осы әдістердің комбинациясы мүмкін.

Mesh-желідегі негізгі түсінік – көршілер. Нақты түйіннің көршілері деп олармен тікелей байланыс орната алатын барлық түйіндерді түсінеміз. Олардың барлығы көршілес қоршау қалыптастырады. Көршілес түйін арқылы белгіленген түйінмен байланысқан түйіндерді екінші ретті көршілер деп атайды. Үшініш ретті көршілер болуы мүмкін және т.с.с.

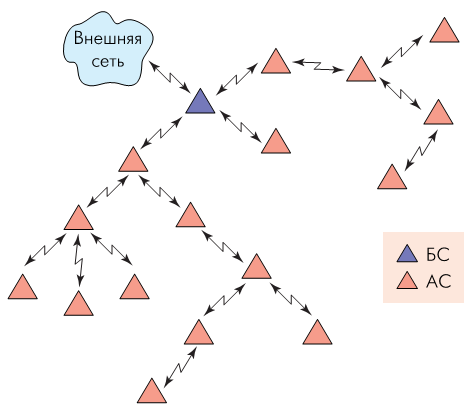

Сурет 2.17 –Mesh-желінің үлгісі

Mesh-желіде ұлғаймалы/бәсеңдейтін каналдар деген түсінік жоқ. Барлық айырбас кадрлар арқылы жүреді. Станциялар хабарламаны оларға бөлінген уақыттық интервалдарға (каналдардың алдыңғы мәндеріне сәйкес) береді, немесе каналдарға қолжетімділікті еркін (кездейсоқ) жағдаймен алады. Әрбір түйін 48-разрядты бірегей МАС-адресті иеленеді. Одан басқа, Mesh-желінің ішіндегі идентификация үшін станцияларға 16-разрядты желілік идентификатор беріледі. Әрбір түйін әрдайым өзінің барлық көршілері туралы мәліметтер тізімін сақтайды (алшақтықты, бағытталған антенна үшін секторды, байланыс үшін таратқыштың шамалы қажет қуатын, сигнал таралуының кідірісін көрсетуімен және т.с.с.) және оны желіге белгіленген периодтылықпен хабарлайды. Осы тізімдердің негізінде әрбір түйіндерден желімен басқару жүреді.

Mesh-желінің кадры басқаратын субкадрға және мәліметтер субкадрына бөлінеді (сурет 3.15). Басқаратын субкадрдың ұзындығы – БС-мен белгіленген айнымалы шама. Басқаратын субкадр өзімен МАС-деңгейдің пакеттер жиынын көрсетеді, тек қана бір айырмашылықпен МАС-пакеттің жалпы тақырыбынан кейін Mesh-желінің тақырыптамасы жүреді. Басқаратын субкадр орындалатын функцияларына байланысты екі түрлі болуы мүмкін – желімен басқару және байланыс каналдарына қолжетімділіктің кезегімен басқару. Субкадрларда кодталу жылдамдығы ½ болатын әрдайым QPSK модуляциясы қолданылады.

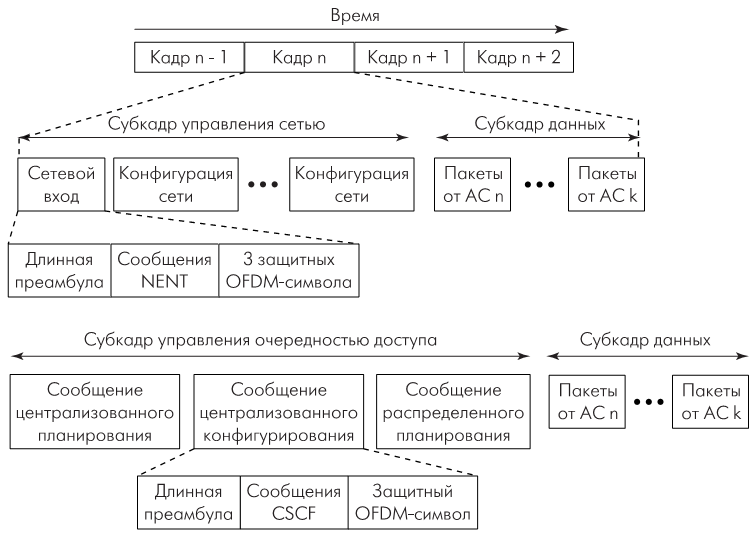

Сурет 2.18 –Mesh-желі кадрының құрылымы

Басқару субкадрлары жаңа құрылғылар желісіне және одан кейін жүретін хабарламаларды «желінің конфигурациясы» қосу үшін арналған интервалдарды қосады. «Желінің конфигурациясы» типті хабарламалар желінің құрылымы туралы барлық қажет ақпаратты сақтайды. Олар басқару процедурасын жүзеге асырады. Бұл хабарламалар әрбір түйінді генерациялайды және өзінің көршілес қоршауы арқылы желі бойынша хабарлайды. Берілетін ақпараттың арасында – әрбір түйіннің көршілер тізімі, БС-ң идентификациялық нөмірі және оның көршілерінің саны, қолжетімділік графигінің каналдарға таралуы үшін логикалық каналдың нөмірі, БС-дан түйіннің алшақтығы (көршілес рангы) және т.с.с. Осындай хабарламалар арқылы орнатылған периодтылықпен желінің дескрипторы хабарланады – желінің ағымдағы параметрлерін толық сипаттайтын кесте. Олардың арасында – кадрлардың ұзақтығы, басқаратын субкадрдың ұзындығы, ресурстардың орталықтанбаған үлестіру хабарламалары үшін интервалдардың саны, ресурстардың үлестіру субпакеттердің жүрісінің периодтылығы, пакеттердің профильдері, кодталу типі, логикалық каналдардың физикалық каналдарға сәйкестігі және т.с.с. Желінің дескрипторы БС-дан оның көршілес қоршауына беріледі, одан келесі көршілес рангты түйіндерге және солай ары қарай. Желі дескрипторы таралуының периодтылығы нормаланған.

«Желілік кіріс» - бұл жаңа түйін желіге қосылу үшін өзінің талабы туралы хабарламаны (NENT) жолдай алатын аралықтағы интервал. Оның алдында ол желінің конфигурациясы туралы хабарламаны қабылдау керек, қосылу үшін түйінді таңдап, онымен синхронизацияланып, тек одан кейін сұранысты жолдау керек. Жауабына түйін қолжетімділікті қолдамауы мүмкін немесе жаңа түйінге желілік идентификаторды, каналды және аутентификация процедураларын өткізу үшін уақыттық интервалды тағайындауы мүмкін.

Mesh-желідегі арналық ресурстардың үлестіруі орталықтанған немесе орталықтанбаған (үлестірілген) болуы мүмкін. Өз кезегінде орталықтанбаған үлестіру БС-мен координатталған және координаттанбаған.

Орталықтанбаған үлестіру деп үлестіру бір көршілер тобының шегінде болатынын (яғни бір бірімен тікелей байланыса алатын станциялар арасында) түсінеміз. Координатталған орталықтанбаған үлестіру кезінде түйіндер арнай үлестірумен басқару (DSCH) хабарламаларымен алмасады. Координаттылық әрбір станциямен осындай хабарламаларды беру периоды оның көршілеріне анықталған және белгілі екенінде айқындалады. Координатталған DSCH-хабарламалар желілік дескрипторларда айтылған интервалдарда, қолжетімділік кезегін басқару субкадрларында таралады.

DSCH-хабарламалар – бұл каналдық ресурстарды алу үшін сұраныстар және бос ресурстарды (мәліметтер субкадрларындағы уақыттық интервалдарды) берумен (дәлдеумен) жауапты хабарламалар. Ресурс нақты байланыс үшін көршімен беріледі.

Ресурстардың орталықтанған үлестіруі төбесінде БС-мен ағашқа ұқсас топологияны түсіндіреді. Ол хабарламаның екі түрі арқылы жүзеге асырылды – орталықтанған CSCF конфигурациялау және орталықтанған CSCH жоспарлау. Бұл басқаратын хабарламалар қолжетімділік графигімен басқару субкадрдың басында орналасады. Орталықтанған CSCH жоспарлау хабарламаларын қолдана отырып, әрбір түйін өзінің еншілес түйіндердің (яғни трафик БС-дан берілген түйін арқылы өтеді) трафикте қажеттілігін анықтайды және өзінің қажеттілігін жоғары тұрған түйінге, тіпті БС-ға дейін хабарлайды. Қажеттілікті талдағаннан кейін, ұлғаймалы және бәсеңдейтін бағыттарда оған бөлінген өткізгіш жолағы (бит/с-да) туралы әрбір түйінді мәлімдей отырып, БС CSCH хабарламаларды таратады. Осы мәліметтерден шыға, әрбір түйін орталықтанбаған DSCH жоспарлау хабарламалары арқылы өзінің көршілес түйіндерінен мәліметтер субкадрларында пакеттердің орналасуын өзі сұрайды (немесе тағайындайды).

Орталықтанған CSCF конфигарациялау БС-мен қалыптасады және ағымдағы жағдайы туралы оның барлық түйіндерін мәлімдеу үшін желі бойынша хабарланады. CSCF келесі ақпараттарды қосады, қолжетімді логикалық каналдардың саны және олардың тізімі, олардың әрбіреуіне еншілес түйіндердің санын көрсетумен желідегі түйіндердің тізімі, сондай-ақ әрбір еншілес түйін үшін ұлғаймалы/бәсеңдейтін пакеттердің профильдері.
