Расчёт объёма оборудования по модулям
Расчёт объёма оборудования подсистемы срs
Подсистема центрального процессора предназначена для управления процессом установления соединения в реальном масштабе времени. Обеспечивает постоянный контроль технического состояния станции и качества её работы.
На проектируемой станции используется система управления типа FPZ=211,
имеющая производительность до 150 000 вызовов в ЧНН.
С учётом производительности одного модуля CPS, определим, какое количество модулей потребуется для того, чтобы обслужить расчётное количество вызовов в ЧНН на проектируемой станции:
САХЕ-10 : 150 000;
n = 151 753: 150 000 = 2 модуля
Один модуль размещается на сдвоенной станции CPG. Так как на проектируемой станции используется 2 модуля CPS, то и секций CPG , будет два. Количество магазинов CPG увеличивается вдвое:
• магазины памяти программ PS: 10 x 2 =20
• магазины памяти данных DS: 240 x 2 = 480
• магазины справочной памяти RS: 2 x 2 = 4
Расчёт объёма оборудования подсистемы tss
Количество линейных комплектов на проектируемой станции определяется по
количеству каналов и линий, за которыми они закрепляются. Включаемые в
поле коммутационной системы линейные комплекты TSS определяется, исходя из комплектации:
• магазины ОТС-D по 32 комплекта;
• магазины ЕТСА-ВТ по 30 комплектов;
• магазины ITC по 16 комплектов;
• магазины TM-T, ТМ-2Т по 32 комплектов;
• магазины CSD, CRD по 4 комплектов;
• магазины ASAMпо 16 комплексов;
Расчёт магазинов производится по формуле:
m = V: n магазинов;
где: V - количество каналов и линий;
n - количество комплектов в магазине.
Рассчитываем количество магазинов линейных комплектов:
mОТС-D-21 = 2 876 : 32 = 90
mОТС-D-22 = 2 396 : 32 = 75
mОТС-D-24 = 229 : 32 = 7
mITC-25 = 4 779 : 16 = 299
mЕТСА(ВТ31) = 6 952 : 30 = 232
mЕТСА(ВТ-32) = 333 : 30 = 11
mЕТСА(ВТ33) (П) = 37 : 30 = 1
mЕТСА(ВТ33) (ОТ) = 909 : 30 =30
На проектируемой станции устанавливаются приёмо-передающие устройства:
• обеспечивающие взаимодействие с каналами СС (ИП)-CSD-21;
• обеспечивающие взаимодействие с уплотнёнными линиями Зоновой связи без ВСК (ИЧ)-CSD-22;
• обеспечивающие взаимодействие с ПУ АОН по ЗСЛ (БП)-CRD-5;
Количество ППУ рассчитывается, в зависимости от нагрузки подлежащей
обслуживанию и среднего времени занятия ППУ на обслуживание одного вызова.
Среднее время занятия (tсрзан) приёмника CR на один вызов 3,5 с.
Среднее время занятия (tсрзан) передачи CR на один вызов 5 с.
Нагрузка на ППУ создаются вызовами, при обслуживании которых требуется выдача информации по каналам и линиям.
Расчёт нагрузки на ППУ производится по формуле:
YППУ = (tсрзан :tср) x YЧНН, Эрл,
где: tсрзан - среднее время занятия ППУ;
tср - среднее время занятия канала на один вызов;
YЧНН - нагрузка поступающая на каналы и линии в ЧНН.
Рассчитываем нагрузку на ППУ:
YCSD-21 = [5 : (2,1 x 60)] x 2 329.56 = 92.44
YCSD-22 = [5 : (2,1 x 60)] x 139.77 = 5.55
YCRD-5 = [3.5 : (2,1 x 60)] x 4 659.12 = 129.42

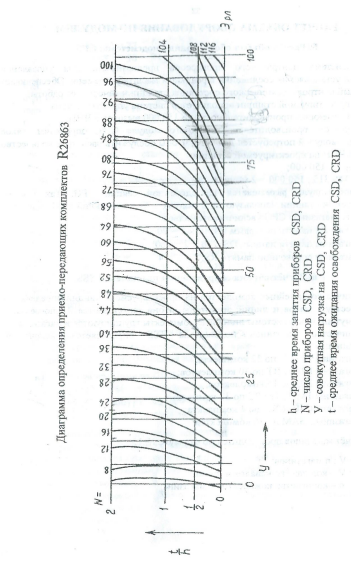

Для определения количества комплектов ППУ используется диаграмма R26863 с учётом соотношения среднего времени ожидания освобождения ППУ к среднему времени занятия прибора по заданию соотношение равно 0,5.
Если нагрузка превышает 100 Эрл, то делим нагрузку на 2 потока и определяем количество комплектов.
С помощью диаграммы R26863 определяем количество комплектов ППУ:
CSD-21 : 104 комплектов
CSD -22 : 12 комплектов
CRD-5 : 108 + 40 = 148 комплектов.
Рассчитаем количество магазинов ППУ по формуле
mCSD-21 = 104 : 4 = 26
mCSD-22 = 12 : 4 = 3
mCRD-5 = 148 : 4 = 37
Рассчитываем количество магазинов ASAD:
MASAD = 100 : 16 = 6 магазинов.
Оборудование подсистемы TSS размещается в группах TSG-1, TSG-4, AUX, DDF, BAB-340.
Группа магазинов TSG-1 включает: 32 магазина ППУ и ASAM, 4 РП, 4 БП.
Расчёт групп магазинов производим по формуле:
М = m: k; групп магазинов,
где: m - расчётное количество магазинов, включаемых в данную группу магазинов;
k - количество магазинов в группе магазинов.
Рассчитываем количеств в группе магазинов TSG-1:
МTSG-1 = [(26 +3+37) + 7] : 32 = 2 группы магазинов.
Поскольку группа магазинов TSG-1 дублируется, то:
МTSG-1 = 2 + 2 =4 группы магазинов.
Группа магазинов TSG-4 включает: 8 магазинов линейного оборудования, 2 РП, 2 БП.
Для расчёта TSG-4 определим общее число магазинов линейного оборудования:
Таблица № 3
-
Назначение линейного
комплекта
Количество магазинов
ОТС-D-21
90
OTC-D22
75
OTC-D-24
7
ITC-25
299
ETCA (ВТ31)
232
ЕТСА (ВТ32)
11
ЕТСА (ВТ33) IT
1
ЕТСА (ВТ33) ОТ
30
ИТОГО:
745
Рассчитываем количество групп магазинов TSG-4
MTSG-4 = 745 : 8 = 93 групп магазинов.
Рассчитываем количество магазинов ТМ-Т и ТМ-2Т:
1) ТМ-Т закрепляется за ОТС-D-21 и ОТС-D-24, отсюда следует:
Vтм-т = 2 876+ 229 = 3 105 каналов и линий;
m = 3 105 : 32 = 97 магазинов;
2) ТМ-2Т закрепляется за ОТС-D-22, отсюда следует:
VТМ-2Т = 2 396 каналов и линий;
m = 2 396: 32 = 75 магазинов.
Группа магазинов AUX включает: 8 магазинов ТМ-Т и ТМ-2Т.
Рассчитываем количество групп магазинов AUX:
МAUX = (97 + 75) : 8 = 22 группы магазинов.
Для расчёта количества секций DDF определим количество линий, включаемых в DDF:
Таблица № 4
-
Название линейного комплекта
Включаемого в DDF
Количество линий
ЕТСА (ВТ31)
6 952
ЕТСА (ВТ32)
333
ЕТСА (ВТ33) IT
37
ЕТСА (ВТ33) ОТ
909
ИТОГО:
8 231
Рассчитываем количество секций DDF по формуле:
МDDF = Vц линий : 2 400 секций,
где: Vц линий– количество цифровых линий, включая в DDF;
2 400 – количество линий включаемых в одну секцию DDF;
MDDF = 8 231 : 2 400 = 3 секции.
Для расчёта количества секций MDF (BAB-340) определим количество линий,
включаемых в MDF:
Таблица № 5
Назначение комплекта включаемого В MDF |
Количество линий |
OTC-D-21 |
2 876 |
OTC-D-22 |
2 396 |
OTC-D-24 |
229 |
ITC-25 |
4 779 |
AUTM 1 |
32 |
ASAM |
100 |
ИТОГО: |
10 412 |
Рассчитываем количество секций MDF по формуле:
МMDF = Vан линий : 400 секций;
где: Vан линий - количество аналогичных линий, включаемых в MDF;
400 - количество линий включаемых в одну секцию MDF
МMDF = 10 412 : 400 = 26 секции.
