Описание технологического процесса обслуживания вызова

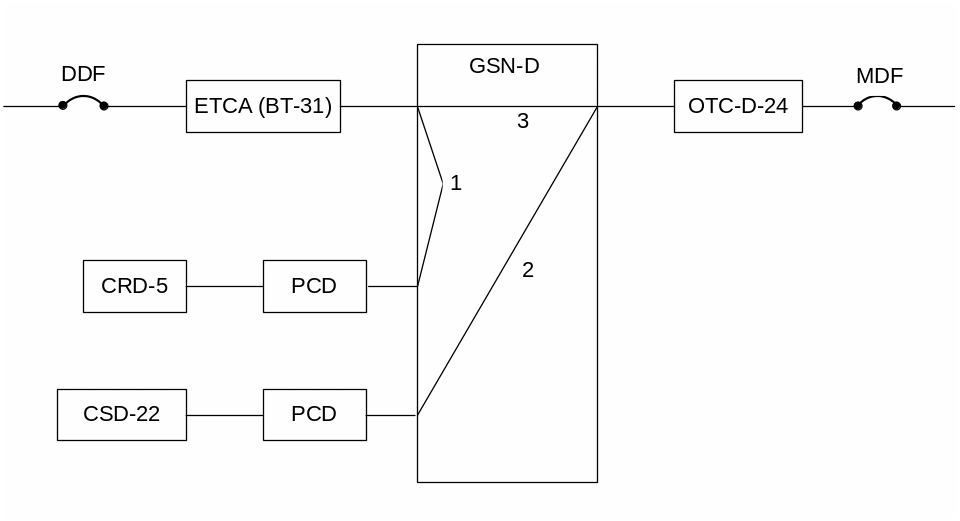

На примере установления внутризонового соединения от А-абонента АТСК (ГТС) по уплотнённой ЗСЛ, к В-абоненту ЦС СТС - рис№2.
Процесс установления соединения начинается с момента занятия ЗСЛ, которое
определяется региональным процессором, информация передаются в СР. По этой заявке запускается программа подключения ЕТСА (ВТ-31) к приёмнику CRD-5, который обменивается с ПУ АОН сигналами запроса и принимает А-номер и категорию А-абонента.
Дальнейшая обработка категории и номера осуществляется в подсистеме управления нагрузкой (TCS) в СР.
Если абонент имеет право на автоматическую связь, из УЗПИ (CRD-5) передаётся ЗУМ №2. Абонент набирает В-номер, который через RP передаётся в СР, где выполняется маршрутизация. Выбирается свободный канал в направлении, оборудованный комплектом ОТС-D-24.
Производится подключение передатчика CSD-22 через групповой коммутатор к выбранному комплекту. После обмена линейными сигналами, через CSD-22
В-номер транслируется в канал, по с коммутированному внутристанционному
тракту. Если В-номер свободен, от А-абоненту передаются КПВ до ответа
абонента, В-абоненту - ПВ с АТСВ.
После ответа абонента коммутируется разговорный тракт и запускается программа тарификации.
На уровне RP отслеживается приём сигналов отбоя по ЗСЛ и СЛМ.
Рисунок № 3
Расчёт нагрузки и количества вызовов
Определяем нагрузку, поступающую по ЗСЛ на проектируемую станцию от
абонентов местной сети.
Рассчитываем количество тысячных групп на местной сети по формуле:
n1000 = Nсети :1 000 = (NГТС + NСТС,РАТС):1 000,
где: NГТС - ёмкость сети ГТС;
NСТС, РАТС - ёмкость СТС и РАТС.
n1000 =(1 430.000+7 600):1 000=1 437,6 тысячных групп.
Принимаем к расчёту 1 438 тыс. гр.
Рассчитываем нагрузку, поступающую по ЗСЛ на проектируемую станцию от
абонентов местной сети по формуле:
УЗСЛ =У1000 х n1000; Эрл,
где: У1000 - нагрузка от тысячной группы;
n1000 - количество тысячных групп.
У = 3,24х1438=4 659,12 Эрл.
Выполним распределение потоков нагрузки по исходящим направлениям связи в соответствии с долей исходящей нагрузки.
Рассчитываем нагрузку на исходящие линии по формуле:
Улинии = УЗСЛ х Рлинии,Эрл,
где: УЗСЛ - нагрузка поступающая по ЗСЛ на проектируемую станцию;
Рисх. линии - доля исходящей нагрузки, поступающая на линию
УМТК 1Fss = УЗСЛ х РМТК 1Fss = 4659,12х 0,50 = 2 329,56
УМТК 2Fss = УЗСЛ х РМТК 2Fss =4659,12х 0,36 = 1 677,28
УСЛМ зц = УЗСЛ х РСЛМ зц = 4659,12х 0,03 = 139,77
УСЛМ зу = УЗСЛ х РСЛМ зу = 4659,12х 0,08 = 372,73
УМОЛ ц = УЗСЛ х РМОЛ ц = 4659,12х 0,03 = 139,77
Результат сводим в таблицу № 1
Наименование входящих линий
|
Нагрузка входящих линий Эрл
|
Нагрузка на исходящие линии, Эрл |
||||
МТК (1f)
|
МТК (2f)
|
CЛМ зу (1f)
|
СЛМ зц (2ВСК)
|
МОЛ ц (2ВСК)
|
||
Физические и уплотнённые ЗСЛ
|
4 659,12
|
2 329,56
|
1 677,28 |
139,77 |
372,73
|
139,77
|
Рассчитаем нагрузку на входящие линии.
УЗСЛ физ = УЗСЛ х РЗСЛ физ = 4 659,12х 0,40 = 1 863,65
УЗСЛ ц = УЗСЛ х РЗСЛ ц = 4 659,12х 0,60 = 2 795,47
При распределении нагрузки на ЗСЛ ц учитывается соотношение ёмкости ГТС и СТС, РАТС:
1) найдём процент ёмкости ГТС в общей ёмкости сети (ГТС, СТС и РАТС):
NГТС% =(NГТС :Nсети) х 100%;
NUNC%=(1 430 000:1 437 600 х100% = 99,47%.
2) найдём нагрузку на линии ЗСЛц ГТС:
УЗСЛ ц ГТС = (УЗСЛ ц х NГТС%): 100%;
УЗСЛ ц ГТС = (2 795,47х 99,47):100% =2 780,65.
3) найдём нагрузку на линии ЗСЛ ц СТС, РАТС:
EЗCЛ ц. РАТС = УЗСЛ ц - УЗСЛ ц ГТС;
УЗСЛ ц. РАТС= 2 795,47- 2 780,65= 14,85
Рассчитаем количество каналов и линий по направлениям связи по формуле:
Vi = YЧННi :Усрi; каналов и линий,
где: YЧННi - нагрузка в ЧНН на линию;
Усрi -средняя (удельная) нагрузка на линию.
VМТК 1Fss = 2 329,56: 0,81 = 2 876
VМТК 2Fss = 1 677,28: 0,70 = 2 396,11=2 396
VСЛН зу = 139,77: 0,61 = 229,13 = 229
VСЛМ зц = 372,73: 0,41 = 909,10 = 909
VМОЛ ц = 139,77: 0,42 = 332,79 = 333
VЗСЛ ц ГТС=2 780,65 : 0,40 = 6 951,63 = 6 952
VЗСЛ Ц СТС, РАТС =14,85 : 0,40 = 37,125 = 37
VЗСЛ физ= 1 863,65: 0,39 = 4 778,59 = 4 779
Результаты сводим в таблица № 2
Наименование каналов и линий |
Функциональный блок AXE-10
|
Нагрузка в ЧНН, Эрл
|
Средняя Нагрузка уср, Эрл |
Количество каналов и линий |
Исходящие МТК(1Fss)
|
OTC-D-21
|
2 329,56 |
0,81 |
2 876
|
Исходящие МТК(1 Fss) |
OTC-D-22 |
1 677,28 |
0,70 |
2 396 |
СЛМ ЗУ |
ОТС-D-24 |
139,77 |
0,61 |
229 |
СЛМ ЗЦ |
ВТ-33 |
372,73 |
0,41 |
909 |
МОЛ Ц |
ВТ-32 |
139,77 |
0,42 |
333 |
Линии МГ |
ASAM |
- |
- |
100 |
ИТОГО: |
|
4 659,11 |
|
6 843 |
ЗСЛ ц ГТС |
ВТ-31 |
2 780,65 |
0,40 |
6 952 |
ЗСЛ ц СТС, РАТС |
ВТ-33 |
14,85 |
0,40 |
37 |
ЗСЛ физ ГТС |
ITC-25 |
1 863,65 |
0,39 |
4 779 |
ИТОГО: |
|
4 659,15 |
|
11 768 |
Расчёт количества вызовов по направлениям связи
Для расчёта количества вызовов используемых данные статистики по среднему времени (tсравт) занятия каналов и линий. Количество вызовов определяется исходя из нагрузки поступающей на каналы и линии в ЧНН, т. е. количество вызовов обслуживаемое определённым устройством.
Рассчитываем количество вызовов по направлениям связи по формуле:
СЧННi = (УЧННi : tсравт); вызовов в ЧНН,
где: УЧННi - нагрузка в ЧНН на направление;
tсравт - средняя продолжительность разговоров по каналам и линиям, при
автоматической связи (в часах).
СЧНН МТК 1 Fss = 2 329,56: (2,1:60)= 2 329,56 : 0,035 = 66 559
СЧНН МТК 2 Fss = 1 677,28: 0,035 = 47 922
СЧНН СЛМ у = 139,77: 0,035 = 3 993
СЧНН СЛМ ц = 372,73: 0,035 = 10 649
СЧНН МОЛ ц = 139,77: 0,035 = 3 993
Определяем общее количество вызовов, поступающих по всем направлениям:
Собщ = СЧНН МТК 1Fss + CЧНН МТК 2Fss + СЧНН СЛМ у + СЧНН СЛМ ц + СЧНН МОЛ ц;
СОБЩ = 66 559 + 47 922 + 3 993 + 10 649 + 3 993 = 133 116
Рассчитаем количество вызовов, поступающих на устройство
“Механического голоса”:
1) на информационный канал “Неправильно набран номер”, учитывая, что
количество этих вызовов составляет 10% от общего числа вызовов:
СМГ 1 = СОБЩ х 0,1; вызовов в ЧНН
СМГ 1 = 133 116 х 0,1 = 13 311,6
2) на информационный канал “Вызывайте телефонистку”, учитывая, что количество этих вызовов составляет 4% от общего числа вызовов:
СМГ 2 = Собщ х 0,04;
СМГ 2 = 133 116 х 0,04 = 5 325
Определяем суммарное количество вызовов, которое предстоит обслуживать
проектируемой АХЕ-10 в ЧНН:
САХЕ-10 = Собщ + СМГ 1 + СМГ 2; вызовов в ЧНН
САХЕ-10 = 133 116 + 13 311,6 + 5 325 = 151 753
