Парові котли дквр, їхній будова і робота
Котли ДКВР (двобарабанний котел вертикально-водотрубний реконструйований) призначені для виробництва насиченого і перегрітого пару. Вони реконструйовані з котлів ДКВ і на відміну від них мають менші габарити, але колишню паропродуктивність.
Котли ДКВР випускалися Бійським котловим заводом (Алтайський край) наступних типорозмірів:
ДКВР-2,5-13; ДКВР-4-13;
ДКВР-4-13(250); ДКВР-6,5-13;
ДКВР-6,5-13(250); ДКВР-6,5-23;
ДКВР-6,5-23(250); ДКВР-10-13;
ДКВР-10-13(250); ДКВР-10-23;
ДКВР-10-23(370); ДКВР-20-13;
ДКВР-20-13(250); ДКВР-20-23.
Котли ДКВР-(2,5; 4; 6,5)-13 мають аналогічну будіву і відрізняються тільки розмірами.
Вони складаються з подовжньо розміщених верхнього і нижнього барабанів, з'єднаних рядами кип'ятильних труб, що утворюють конвективну поверхню нагрівання. На рівні нижнього барабана встановлені бічні колектори, від яких йдуть пропускні труби до цього барабана. Верхній барабан з бічними колекторами з'єднується в районі топки екранними трубами, а в передній частині -опускними.
У котлах установлюються дві шамотні перегородки, що утворять топку котла і камеру догорання, а чавунна перегородка поділяє простір конвективного пучка труб на два газоходи — перший і другий. Перегородки виконані таким чином, що продукти згоряння омивають труби конвективного пучка поперечним потоком, що дає можливість ефективніше використовувати тепло. У казанах з пароперегрівателем останній розміщається в першому газоході після другого чи третього ряду кип'ятильних труб. Частина їх для розміщення пароперегрівника не встановлюється. Усередині верхнього барабана розміщене сепараційний пристрій, дві розподільних труби живильної води (у котлах 2,5 т/година — одна).
У верхній частині верхнього барабана встановлений штуцер кріплення двохважільного запобіжного клапана, головний паровідвідний штуцер, штуцера підведення живильної води, штуцер підведення фосфатів і інші допоміжні штуцера.
У нижньому барабані розміщена труба підігріву котла паром від інших котлів, штуцер продувки і випуску води при ремонті котла. Безперервна продувка може вироблятися з верхнього чи нижнього барабанів.
Бічні колектори зі штуцерами періодичної продувки.
Циркуляція води в казанах природна. У казанах паропродуктивністю 2,5; 4; 6,5 т /година вода циркулює по наступним контурах:
1-й: верхній барабан -> права опускна труба -> частина правого бічного колектора -» частина правих екранних труб -> верхній барабан;
Рис. 1.1.Паровий котел ДКВР-6,5-13
2-й: верхній барабан -> ліва водоскидна труба -> частина лівого бічного колектора -> частина лівих екранних труб -> верхній барабан;
3-й: верхній барабан -> останні 2-3 ряди кип'ятильних труб -> нижній барабан -> всі інші кип'ятильні труби -> верхній барабан;
4-й: нижній барабан -> права пропускна труба -> інша частина правого бічного колектора -> всі інші праві екранні труби -> верхній барабан;
5-й: нижній барабан -> ліва пропускна труба -> інша частина лівого бічного колектора -> всі інші ліві екранні труби -> верхній барабан.
КОТЕЛ ДКВР-10-13 має додаткові колектори: передній з'єднується з верхнім барабаном опускними й екранними трубами, задній — з нижнім барабаном опускними трубами, а з верхнім — екранними. Обоє колектори - з лініями періодичної продувки.
У котлах ДКВР-20-13 верхній і нижній барабани однакової довжини, у середині конвективного пучка перегородок ні, тобто використана пролітна схема руху продуктів згоряння.
Котли ДКВР-20-13 складаються з трьох основних стельових блоків.
У перший блок входять фронтовий і два передніх бічних екрани, що переходять з верхньої частини в стельовий.

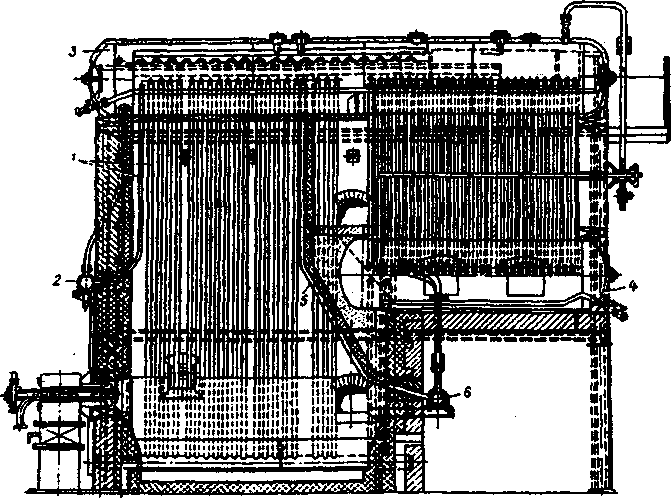

Рис. 1.2. Котел ДКВР-10-13 з газомазутною топкою:
1 -труби фронтового екрана, 2 — колектор фронтового екрана, 3 — верхній барабан, 4 — нижній барабан, 5 — труби заднього екрана, 6 — колектор заднього екрана.
В другий блок входять два задніх бічних екрани, що також переходять у верхній частині в стельовий і задній екрани.
У третій блок входять верхній і нижній барабани і конвективний пучок труб.
Усі котли ДКВР із робочим тиском 13 кгс/см2 мають:
верхні і нижні барабани 1026 х 13 мм;
конвективные й екранні труби діаметром 51 х 2,5 мм;
опускні труби мають радіус заокруглення 400 мм і діаметр;
діаметром 127 х 4 мм — ДКВР-2,5-13;
діаметром 140x4,5 мм — ДКВР-4-13;
діаметром 159x4,5 мм — ДКВР-(6,5;10)-13;
- усі колектори котлів виконуються з труб діаметром 219 х 10 мм. В усіх котлах ДКВР (за винятком ДКВР-20-13) на нижній частині верхнього барабана над стельовою камерою встановлені дві контрольні легкоплавкі пробки.

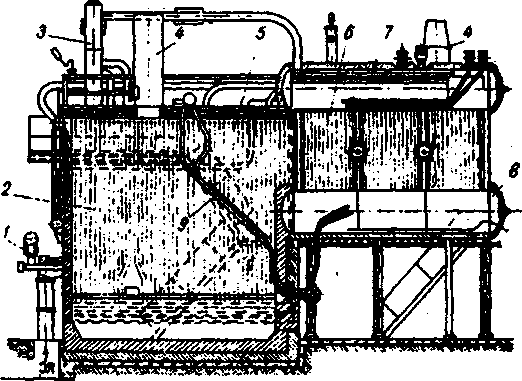

Рис.1.3. Котел ДКВР-20-13:
1 — газомазутная пальник, топкові блоки: 1 — передній, 5 — задній; 3 — виносні циклони; 4 — вибухові клапани; 6 — труби конвективного пучка; барабани: 7 — верхній, 8 — нижній; 9 — задній екран.
