  1. Розподіл конденсаторних установок в електричних мережах напругою до 1 кВ

Критерієм доцільності розподілу НКУ в електричних мережах напругою до 1 кВ є додаткове зниження втрат потужності та електроенергії від реактивних навантажень з урахуванням компенсації та технічних можливостей їх приєднання [1, 4, 5, 8].

    1. Розподіл конденсаторних установок у магістральній мережі

Досить часто в цехових мережах сучасних промислових підприємств використовуються магістральні схеми (особливо схема БТМ). На Рис.2.1 наведені схеми приєднання НКУ до ШМА.

При живленні від одного трансформатора ПС одного ШМА слід передбачати установлення не більше двох близьких за потужністю НКУ.

Якщо основні реактивні навантаження приєднані до другої половини ШМА, то слід встановлювати лише одну НКУ (Рис.2.1, а). Точка її приєднання визначається за умовою

, (2.6)

де Qh, Qh+1 – найбільше реактивне навантаження, кВАр, ШМА перед вузлом h і після нього відповідно.

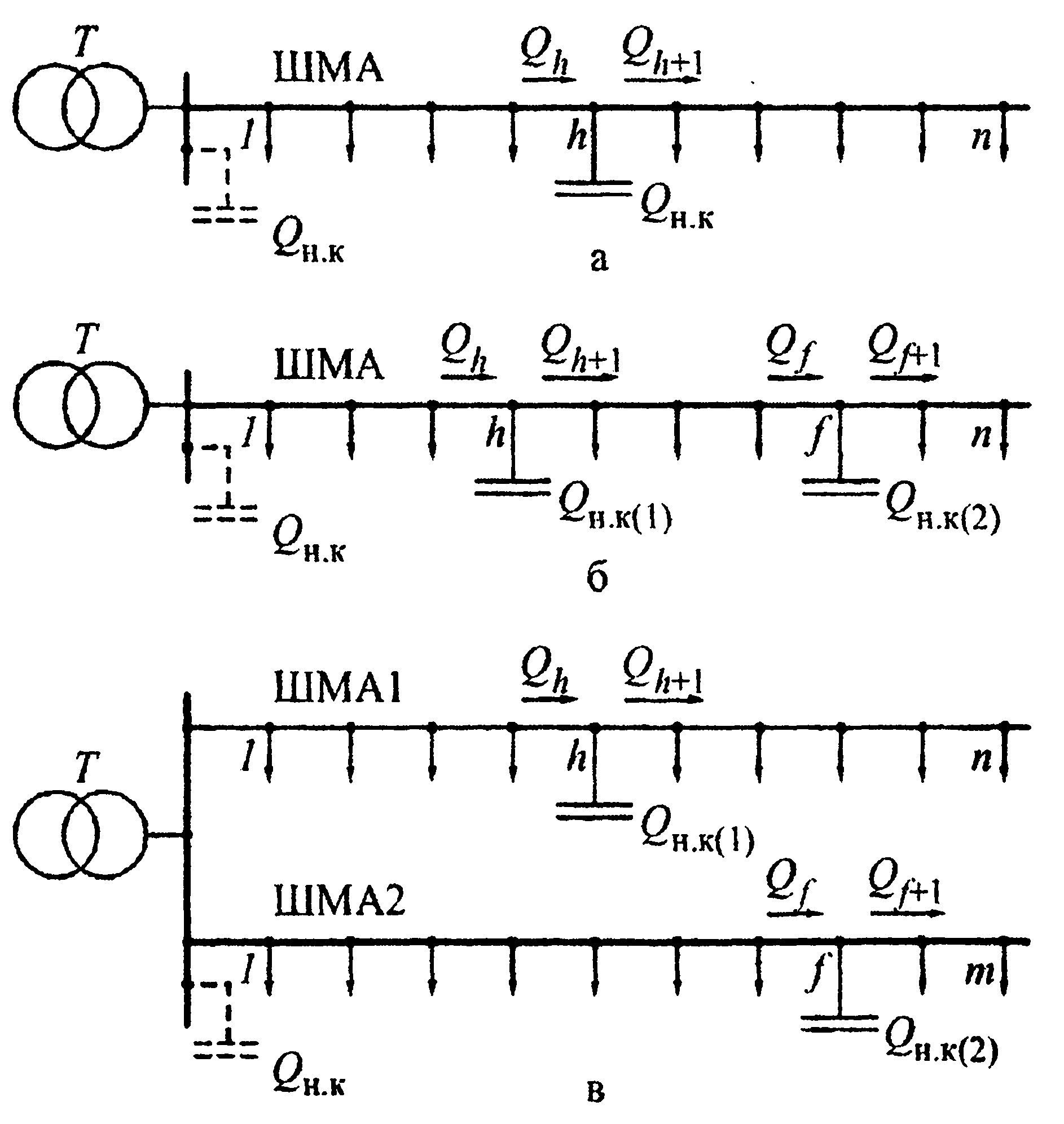

Рис.2.1. Схеми приєднання низьковольтних конденсаторних установок до магістральних шинопроводів:

а – одна НКУ до одного ШМА; б – дві НКУ до одного ШМА;

в – для двох ШМА з приєднанням по одній НКУ

У разі приєднання до ШМА двох НКУ (Рис.2.1,б) точки їх приєднання визначаються за таких умов:

  • точка f приєднання дальньої НКУ

; (2.7)

  • точка h приєднання ближньої НКУ

. (2.8)

У разі живлення від одного трансформатора двох і більше ШМА до кожного з них приєднують лише одну НКУ (Рис.2.1, в). Загальна розрахункова потужність розподіляється між шинопроводами пропорційно їх сумарного реактивного навантаження.

Для схем з магістральними шинопроводами ККУ одиничною потужністю до 400 кВАр приєднуються до мережі без додаткового комутаційного апарата, бо він є в комплектації ККУ, а при потужності більш 400 кВАр – через комутаційний апарат виконанням вимог ПУЭ.

    1. Розподіл конденсаторних установок у радіальній мережі

Виключно радіальні схеми в живильних цехових мережах застосовуються рідко. При виборі цехових НКУ прагнуть до того, щоб їх потужність була близька до реактивних навантажень цехових СРШ, до яких приєднуються НКУ (Рис.2.2).

Величина Qн.к.1, яка приєднується до СРШ1, визначається як

, (2.9)

де Q – сумарна реактивна потужність, яка розподіляється;

Re – еквівалентний опір мережі;

R1 – опір радіальної лінії, яка живить дану СРШ.

Рис.2.2. Розподіл низьковольтних конденсаторних установок в радіальній схемі

Аналогічно визначаються НКУ до інших СРШ.

Еквівалентний опір мережі визначається так:

. (2.10)
