Вариант 43

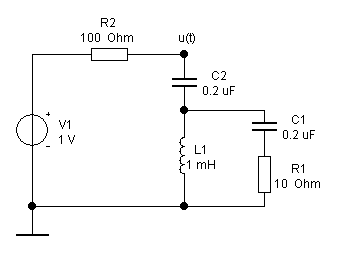

Схема к лабораторным работам 1 - 4.

К работе 1: Подтвердите моделированием в EWB справедливость математической модели элемента С1.

К работе 2: a = 0.88, где a – множитель, определяющий частоту f₂ (f₂ = a·f₀).

К работе 3: u₁(t) – 3, u₂(t) – 5, u₃(t) – 6, u₄(t) – 3 – это строки из таблицы 1, содержащие аналитические выражения, которые определяют форму сигнала на различных временных интервалах;

t_и = 60 мc – длительность импульса;

T = 3t_и – период повторения импульсов;

k = 3.5 – множитель, определяющий увеличенный период, равный kT.

Вариант 44

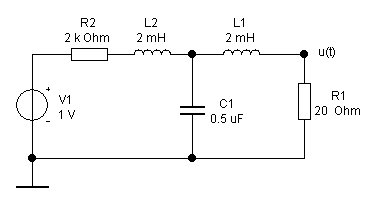

Схема к лабораторным работам 1 - 4.

К работе 1: Подтвердите моделированием в EWB справедливость математической модели элемента L1.

К работе 2: a = 1.18, где a – множитель, определяющий частоту f₂ (f₂ = a·f₀).

К работе 3: u₁(t) – 4, u₂(t) – 5, u₃(t) – 2, u₄(t) – 8 – это строки из таблицы 1, содержащие аналитические выражения, которые определяют форму сигнала на различных временных интервалах;

t_и = 100 мкc – длительность импульса;

T = 3.25t_и – период повторения импульсов;

k = 4 – множитель, определяющий увеличенный период, равный kT.

Вариант 45

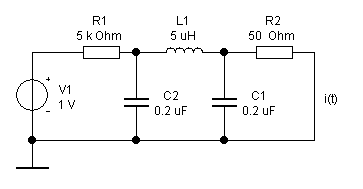

Схема к лабораторным работам 1 - 4.

К работе 1: Подтвердите моделированием в EWB справедливость математической модели элемента С1.

К работе 2: a = 1.15, где a – множитель, определяющий частоту f₂ (f₂ = a·f₀).

К работе 3: u₁(t) – 5, u₂(t) – 5, u₃(t) – 9, u₄(t) – 3 – это строки из таблицы 1, содержащие аналитические выражения, которые определяют форму сигнала на различных временных интервалах;

t_и = 300 нc – длительность импульса;

T = 3.5t_и – период повторения импульсов;

k = 4.5 – множитель, определяющий увеличенный период, равный kT.

Вариант 46

Схема к лабораторным работам 1 - 4.

К работе 1: Подтвердите моделированием в EWB справедливость математической модели элемента L2.

К работе 2: a = 1.25, где a – множитель, определяющий частоту f₂ (f₂ = a·f₀).

К работе 3: u₁(t) – 6, u₂(t) – 5, u₃(t) – 7, u₄(t) – 3 – это строки из таблицы 1, содержащие аналитические выражения, которые определяют форму сигнала на различных временных интервалах;

t_и = 0.1 c – длительность импульса;

T = 3.75t_и – период повторения импульсов;

k = 5 – множитель, определяющий увеличенный период, равный kT.

Вариант 47

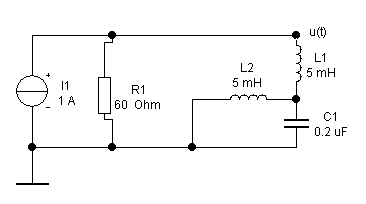

Схема к лабораторным работам 1 - 4.

К работе 1: Подтвердите моделированием в EWB справедливость математической модели элемента С1.

К работе 2: a = 1.22, где a – множитель, определяющий частоту f₂ (f₂ = a·f₀).

К работе 3: u₁(t) – 7, u₂(t) – 5, u₃(t) – 1, u₄(t) – 9 – это строки из таблицы 1, содержащие аналитические выражения, которые определяют форму сигнала на различных временных интервалах;

t_и = 0.4 мc – длительность импульса;

T = 4t_и – период повторения импульсов;

k = 5.5 – множитель, определяющий увеличенный период, равный kT.

Вариант 48

Схема к лабораторным работам 1 - 4.

К работе 1: Подтвердите моделированием в EWB справедливость математической модели элемента L1.

К работе 2: a = 1.18, где a – множитель, определяющий частоту f₂ (f₂ = a·f₀).

К работе 3: u₁(t) – 8, u₂(t) – 5, u₃(t) – 4, u₄(t) – 2 – это строки из таблицы 1, содержащие аналитические выражения, которые определяют форму сигнала на различных временных интервалах;

t_и = 6 мкc – длительность импульса;

T = 4.25t_и – период повторения импульсов;

k = 6 – множитель, определяющий увеличенный период, равный kT.
