Блоки оконные из поливинилхлоридных профилей гост 30674-99 (выполненные по индивидуальному заказу)

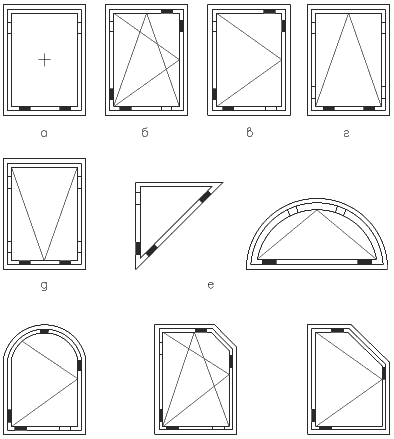

Виды открывания оконных блоков: а - неоткрывающиеся; б - поворотно-откидное; в - поворотное (распашное); г - откидное; д - подвесное; е - установка подкладок в фигурных оконных блоках - опорные подкладки - дистанционные подкладки
Приложение 5 (справочное)

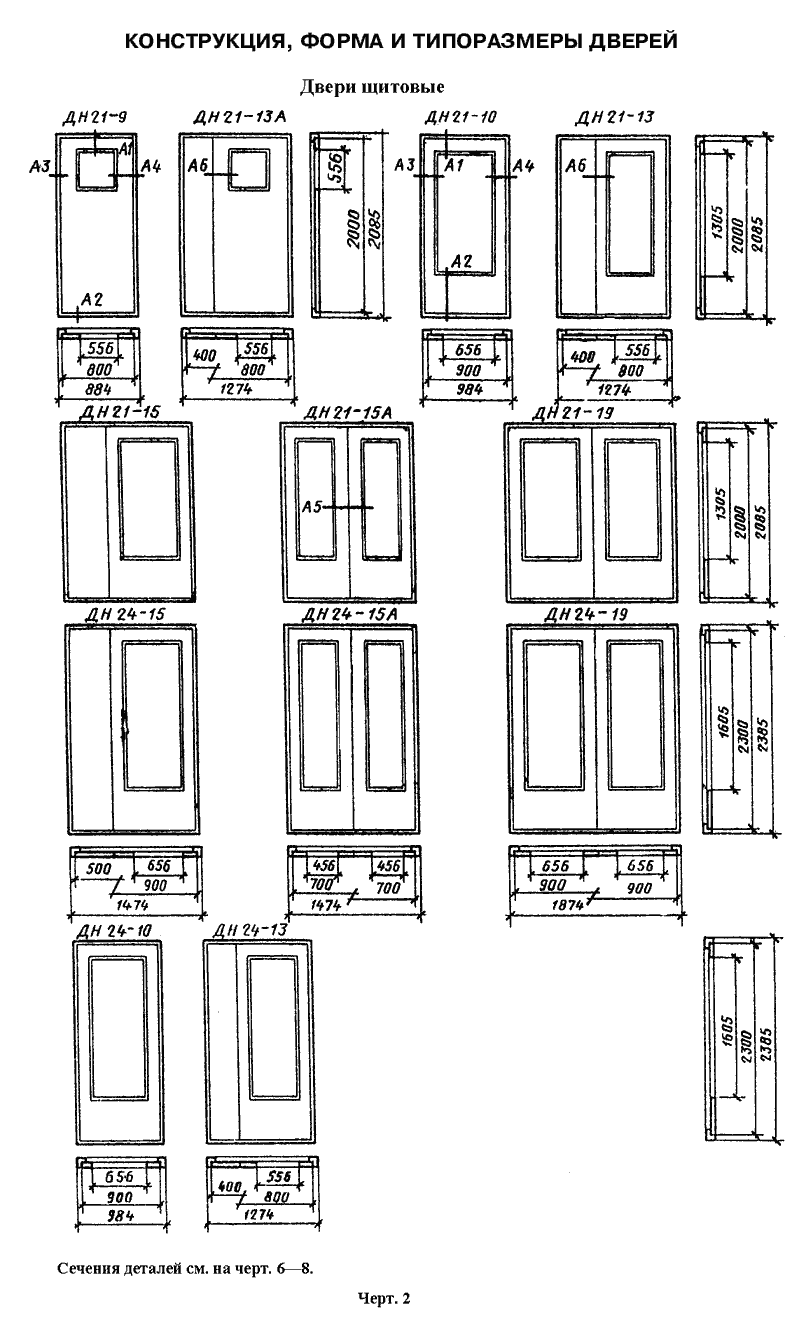

Двери деревянные наружные для жилых и общественных зданий ГОСТ 24698-81
Приложение 8

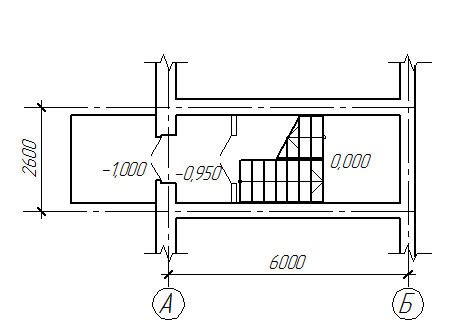

Фрагмент входа
|
Приложение 9

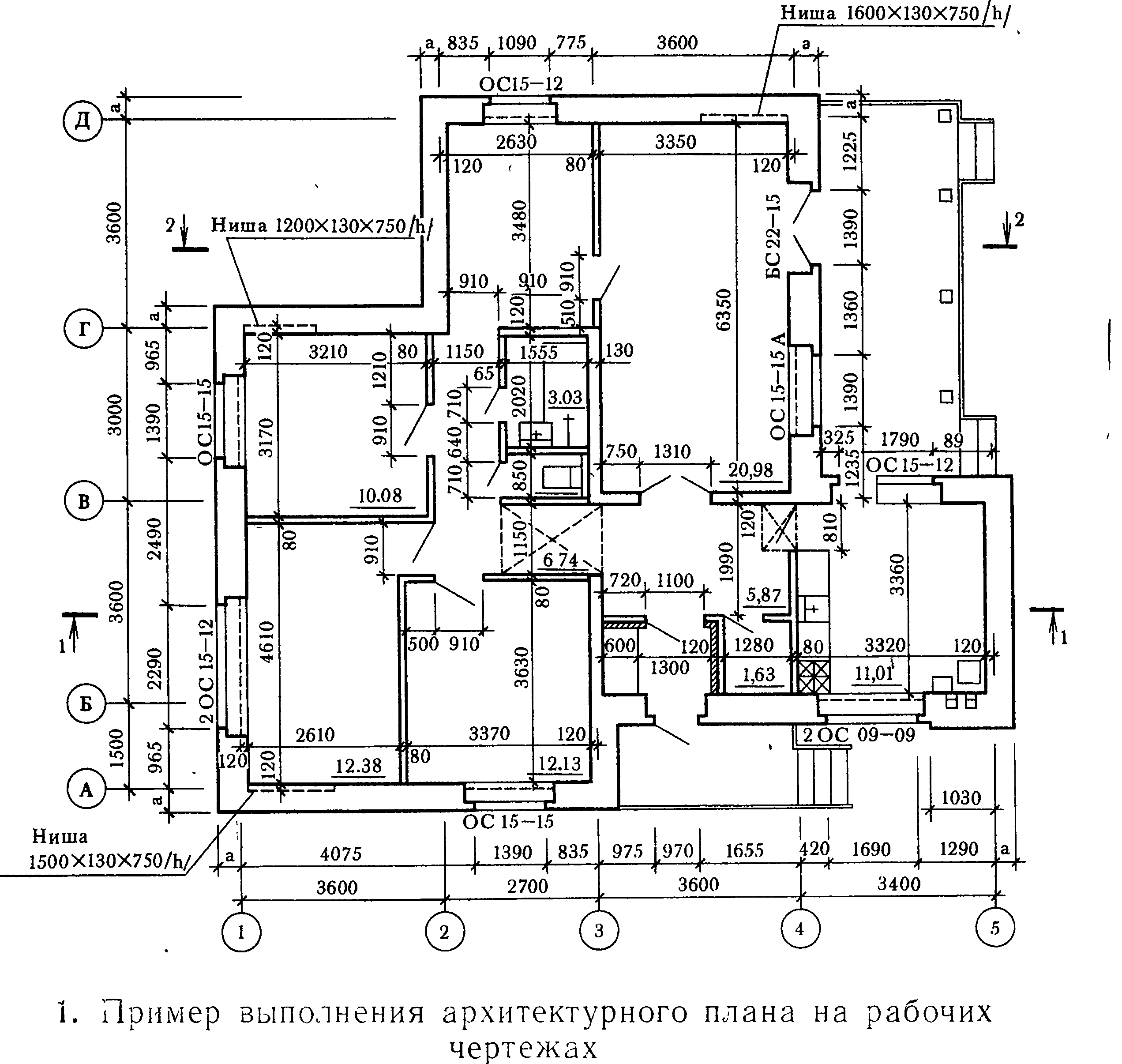

Пример выполнения плана этажа
Приложение 10 (справочное)
ОКНА ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ ГОСТ 12506-81

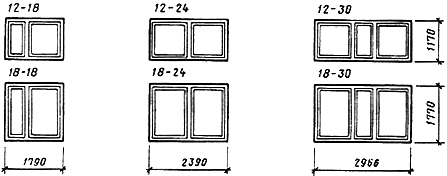

Габаритные размеры окон для зданий промышленных предприятий
Серия В
Серии Н и Г
Черт.1

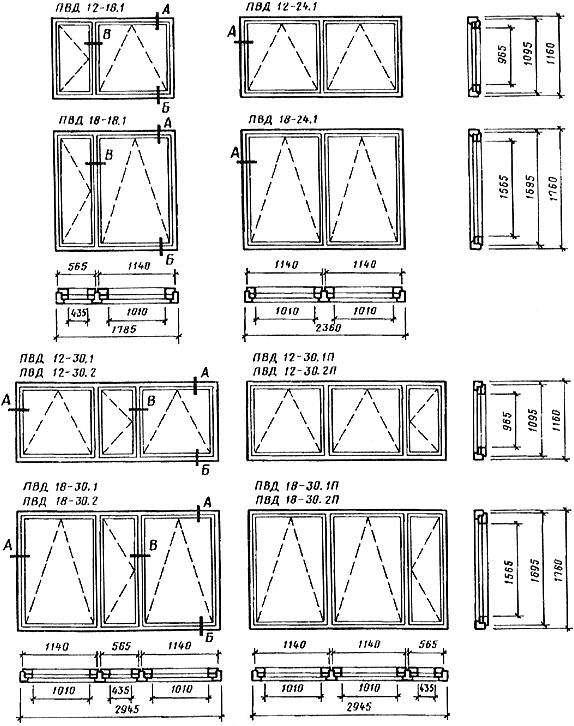

Конструкция, форма, основные размеры и марки окон
Серия В
Для зданий промышленных предприятий
Приложение 11
ПРИМЕРЫ ВЫПОЛНЕНИЯ ПЛАНА ПРОИЗВОДСТВЕННОГО ЗДАНИЯ
Приложение12
Разрез гражданского здания
Приложение 13

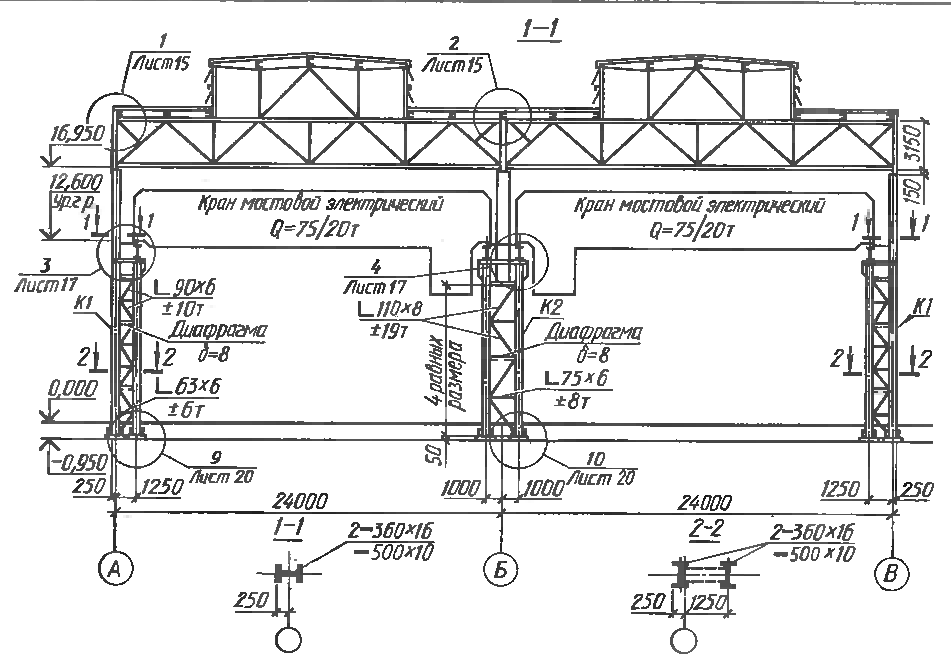

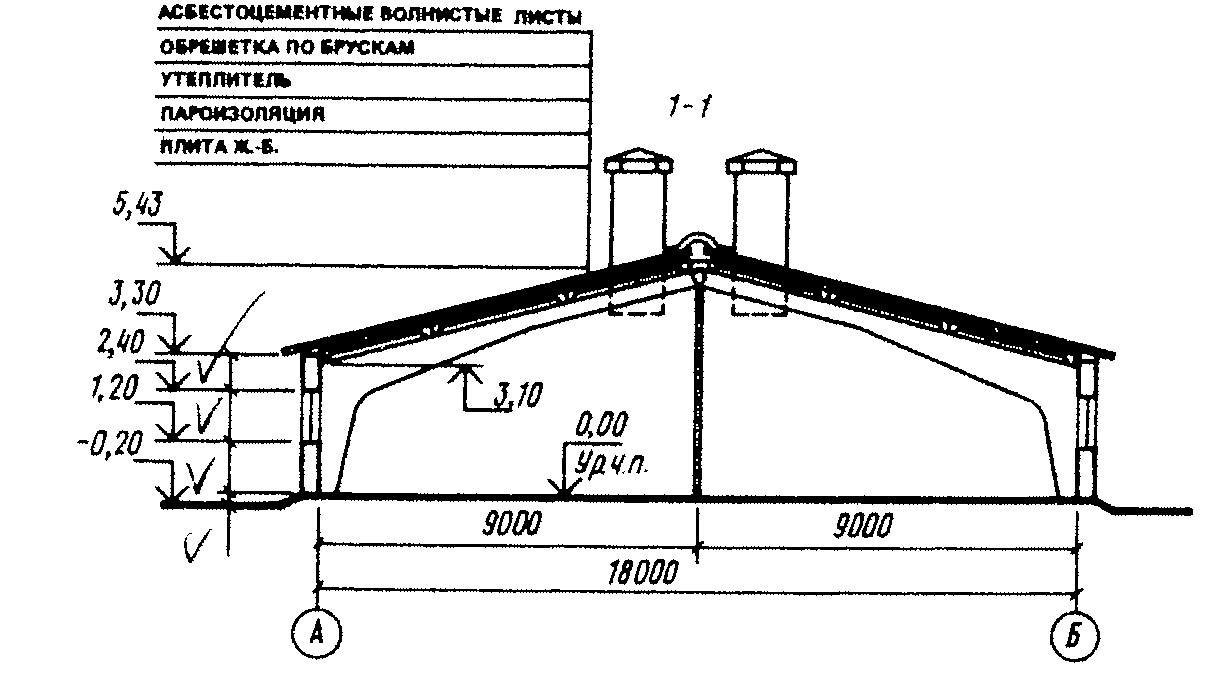

Разрез производственного здания
Приложение 14(справочное)

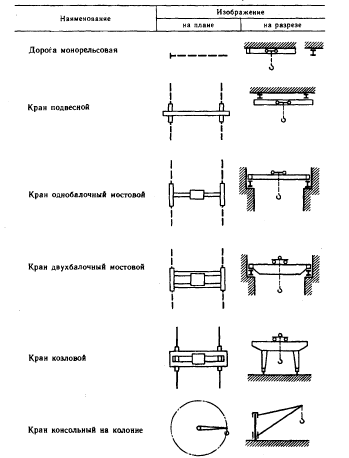

Обозначение подъемно- транспортного оборудования на плане.
Наименование |
Изображение |
|
На плане |
На разрезе |
|
Дорога монорельсовая |
|
|
Кран подвесной |
||
Кран однобалочный мостовой |
||
Кран двухбалочный мостовой |
||
Кран козловой |
||
Кран консольный на колонне |
||
Приложение 15
Приложение 16 (справочное)
ТИПЫ И КОНСТРУКЦИЯ ФУНДАМЕНТНЫХ БЛОКОВ
Гост 13579-78*
Введен в действие
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 30 декабря 1977 г. N 234 срок введения установлен с 01.01.79.
Переиздание (июнь 1986 г.) с Изменением N 1, утвержденным в ноябре 1985 г. (ИУС 3-86).
1.1. Блоки подразделяются на три типа:
ФБС - сплошные;
ФБВ - сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП - пустотные (с открытыми вниз пустотами).
1.2. Форма и размеры блоков должны соответствовать указанным на черт. 1 - 3 и в табл. 1.
Примечание. Допускается изготовление и применение блоков длиной 780 мм (доборных), принятых в утвержденных до 1 января 1978 г. типовых проектах зданий, на время действия этих проектов.

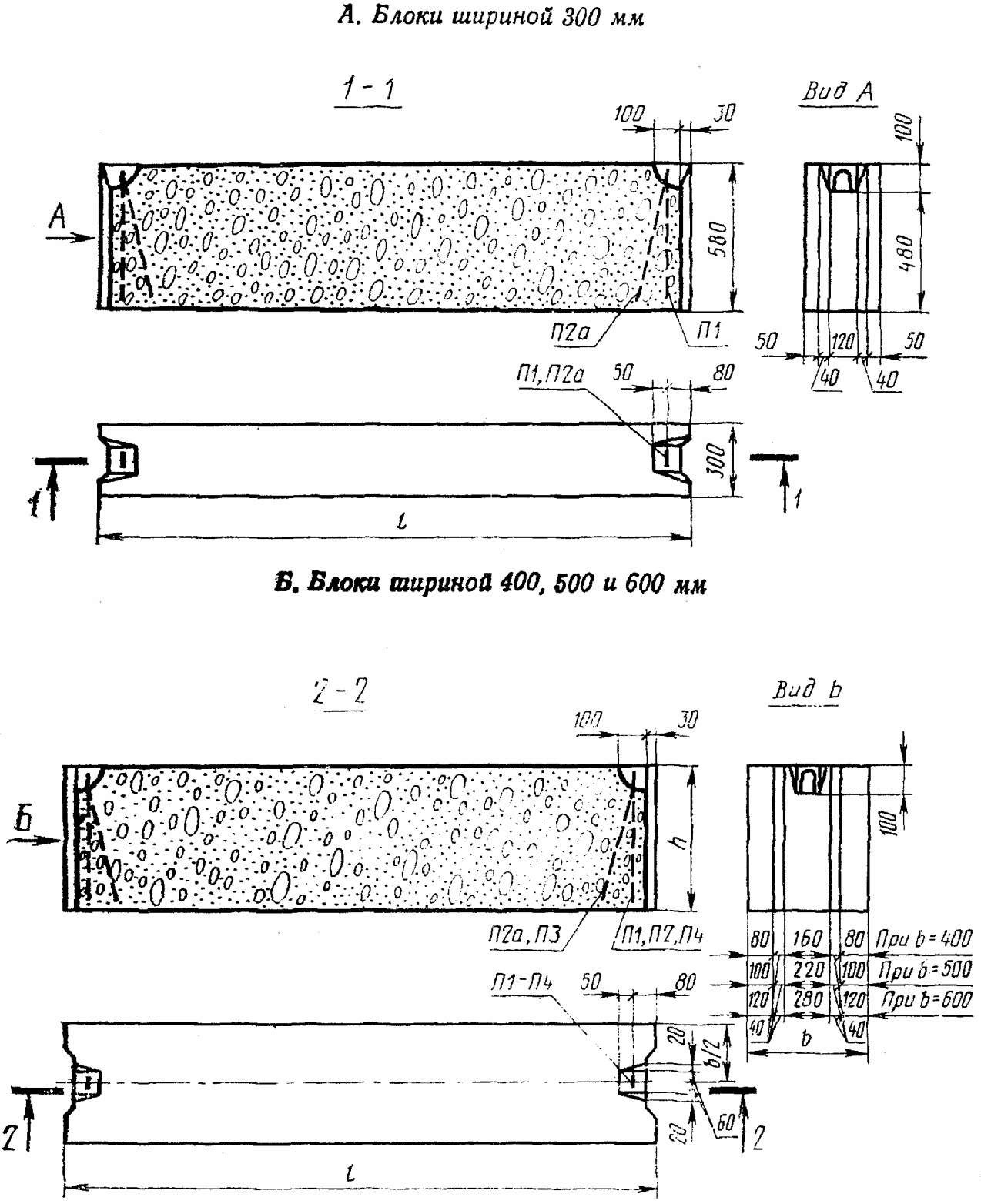

Блоки типа ФБС

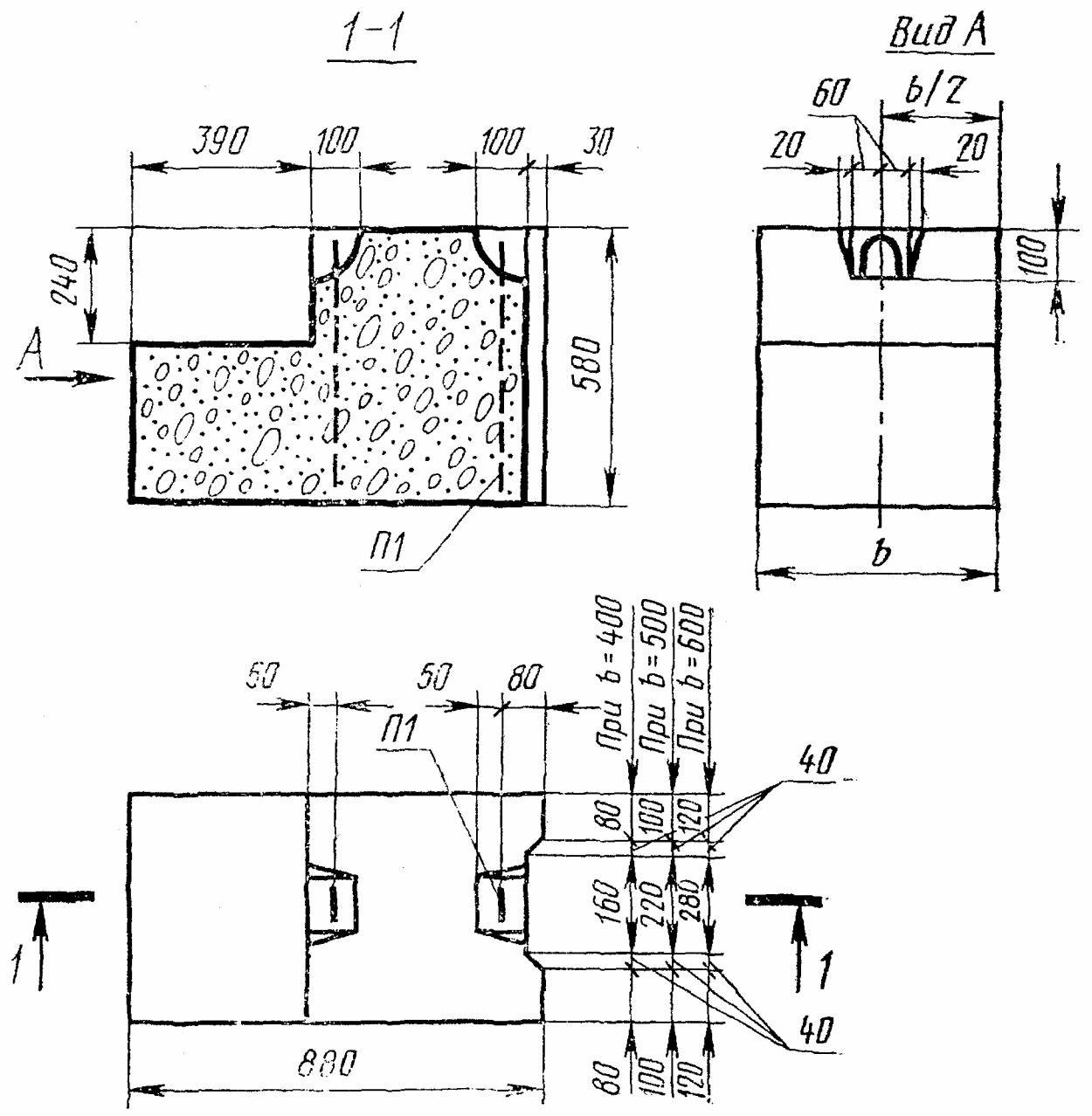

Блоки типа ФБВ

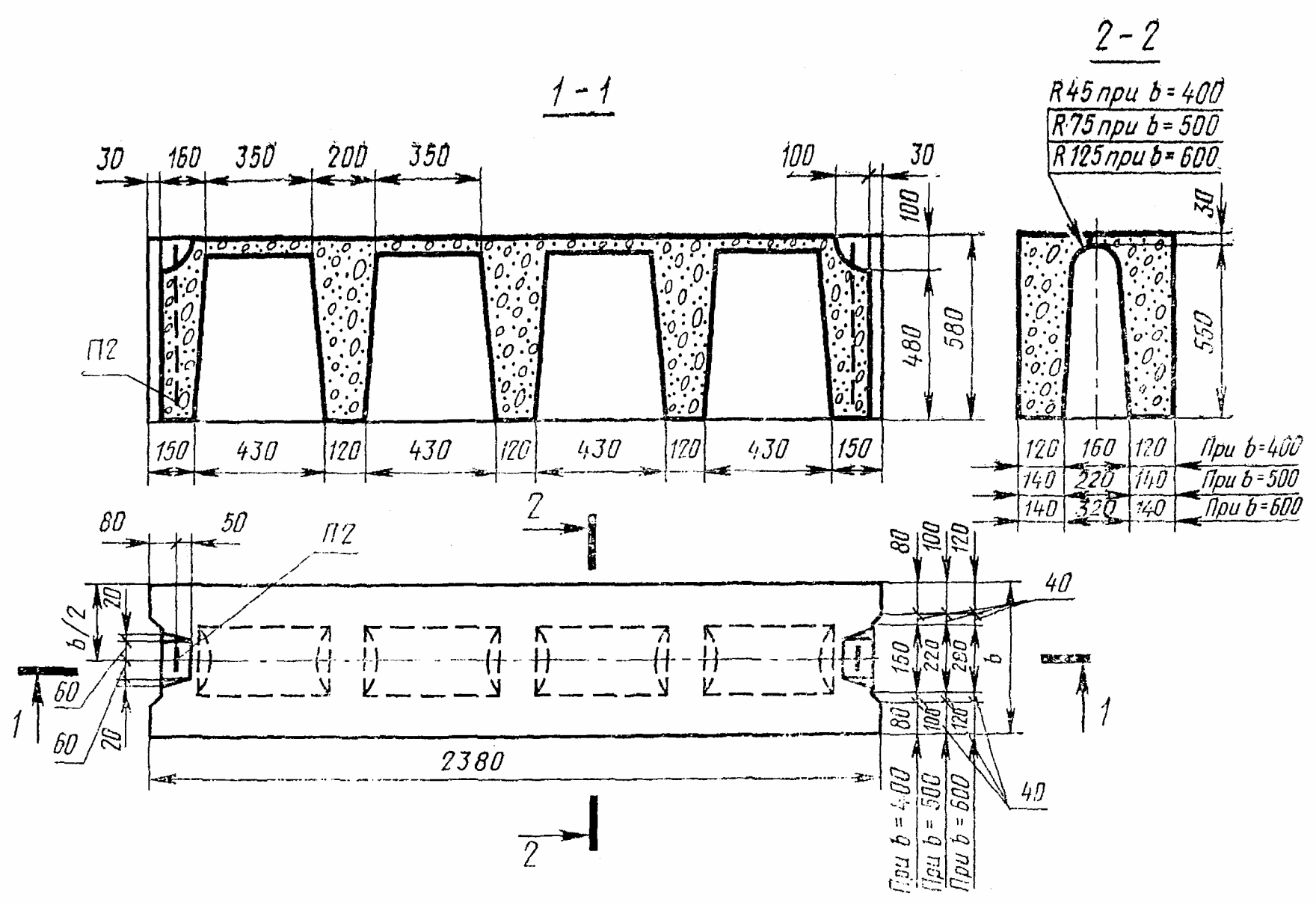

Блоки типа ФБП
Приложение 17 (справочное)

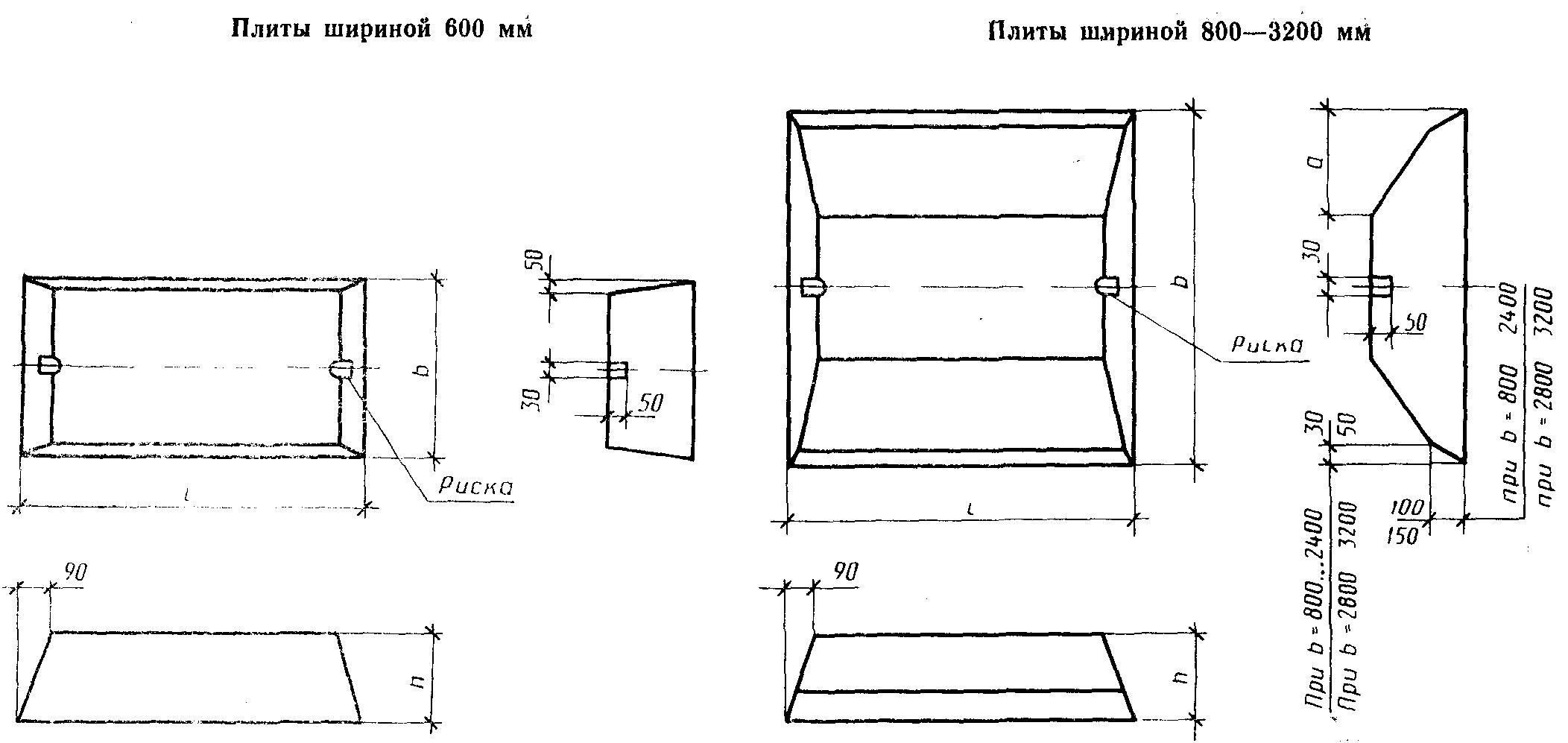

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ
Гост 13580-85
Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155.
Основные параметры и размеры
Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл. 1.
|
Приложение 19
