4.2. Пример расчета привязки ленточного фундамента относительно оси.
Произвели подбор фундамента.
Монолитные железобетонные фундаменты со ступенчатой плитной частью (серия 1.412) под колонны серии КЭ-01-52.
Обрез фундамента располагается на отметке – 0,150 м под железобетонные колонны.
Колонна площадью сечения 1,0 x 0,4 и 0,5 м, подколонник площадью сечения 1,8 x 1,2 м, глубина стакана 0,95 м. Фундамент ФГ 31-35. Площадь сечения подошв: первой – 3,3 x 2,4 x 0,3 м, второй – 2,4 x 1,8 x 0,3. Высота фундамента 3,0 м.
Фундаменты армируются типовыми арматурными сетками (горизонтальный элемент) и плоскими каркасами (вертикальный элемент), изготовленные из арматуры периодического профиля.
2. Рассчитываем привязку фундамента к оси. Так как имеем 2 ступени то
Рассчитываем
привязку
И так мы имеем привязку с внутренней стороны 2150 мм, а с наружной 850 мм.
Расчет длины фундаментной балки
Определение конструктивного размера фундаментной балки

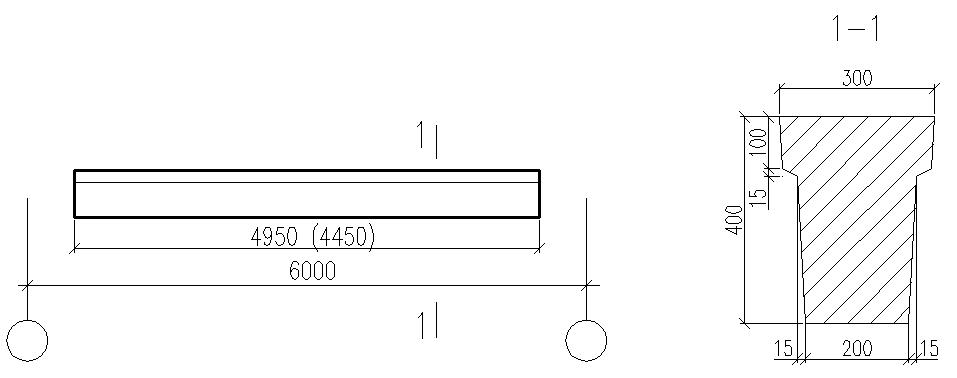

Рис.1. Фундаментная балка
Верх фундаментной балки находится на отметки – 0.03 . По фундаментной балки укладывается гидроизоляция из 2-х слоев рубероида на мастике или цементно -песчаного раствора состава 1:2. толщиной 30 мм. Нижняя плоскость стены на отм. 0.000
Верхний обрез фундамента и стены совпадают и расположены на отм. –0.15 м. ,т.е на 150 мм ниже пола 1-го этажа.
Железобетонные фундаментные балки при шаге колонн 6 м в зависимости от размеров подколенников и способов опирания имеют длину от 5,95 до 4,3 м и сечение — тавровое и трапециевидное.
IV. Рекомендации по разработке текстовой части расчетно-пояснительной записки.
1 Общая характеристика проектируемого здания.
1.1. Характеристика климатических условий района строительства и грунтов;
1.2 Класс здания, принятие степени огнестойкости и долговечности ограждающих конструкций по СНиП.
1.3 Разработка инженерно-технических мероприятий по защите окружающей среды.
2. Архитектурно – конструктивный раздел.
2.1 Описание генерального плана объекта проектирования.
Размеры и формы участка, экспликации зданий и сооружений, показанных на генплане разрывы между ними, соответствующие санитарным и противопожарным нормам проектирования.
Размещение проектируемого здания на участке, его ориентация относительно стран света с обоснованием необходимой инсоляции основных помещений.
Вертикальная привязка здания. (см. приложение 8)
Примерный текст описания архитектурно-планировочного решения здания школы на 960 учащихся
Здание школы имеет Н-образную конфигурацию и размеры в плане 72х54 м.
Здание школы состоит из 4-этажного и 2-этажного блоков, соединенных между собой переходом. В 4-этажном корпусе размещены классные помещения и учебные кабинеты. На группу из четырех классов и кабинетов предусмотрена одна рекреация зального типа с санитарными узлами для мальчиков и девочек. Такое планировочное решение помещений позволяет осуществить разделение учащихся по возрастным группам. Все лаборатории в школе располагаются на уровне второго этажа, что сокращает время перехода учащихся во время перемен.
В 2-этажном блоке размещены: спортивный зал (12х24 м) с раздевалками, душевыми, снарядной и комнатой инструктора, обеденный зал (на 320 мест) с кухонным блоком, актовый зал и киноаудитория с кинопроекционной.
Самостоятельный вход в 2-этажный блок позволяет «отключать», его от других помещений школы на период проведения различных мероприятий во внеурочное время.
Оба блока школы (4- и 2-этажный) соединяются переходом. На первом этаже размещены вестибюль с гардеробом и мастерские по обработке дерева и металла, на втором -учительская, кабинеты администрации и комнаты общественных организаций.
Высота этажа и большинстве помещений школы — 3,3 м; в гимнастическом зале - 6,0м; в столовой – 3,0м.
Ориентация классных комнат и учебных кабинетов южная и юго-восточная. В соответствии с требованиями Противопожарных норм проектирования зданий и сооружений (СНиП ) на случай возникновения пожара предусмотрено:
— пять эвакуационных выходов из здания;
— лестничные марши шириной 1,35 м на путях эвакуации;
— открывание дверей па путях эвакуации по направлению выхода из здания.
Степень огнестойкости здания — I (принята но указаниям СНиП 2.01.02-85* Огнестойкость зданий и сооружений).
Класс здания — II (принят но указаниям СНиП II-A 3-62).
