3. Расчет глубины заложения фундаментов.
Глубина заложения фундамента зависит от глубины промерзания, вида грунтов и конструктивных особенностей здания.
Для расчета принимаем, что в основании залегают однородные грунты.
Нормативную глубину
промерзания d
определяем по формуле:
где d0 – величина, принимаемая по СНиП 2.02.01-83* «Основания зданий и сооружений» для определенного типа грунта.
Mt – безразмерный коэффициент, численно равный сумме абсолютных значений отрицательных t за зиму в этом районе, принимаемый по СНИП 23-01-99 «Строительная климатология».
d0 – величина, принимаемая:
0,23 - для суглинков, глины;
0,28 – для супеси, песков мелких и пылеватых.
Коэффициент влияния теплового режима здания Kh , определяем по таблице 7 СНиП 2.02.01-83* «Основания зданий и сооружений».
для здания с подвалом, при температуре в подвальном помещении t расчетную глубину сезонного промерзания определяем по формуле
;
т.к. слои грунта располагаются не строго горизонтально, то глубину заложения принять с некоторым запасом:
d=
d
+0,2;
При пучинистых грунтах принимать низ фундамента на 100мм ниже глубины промерзания, чтобы силы пучения не вытолкнули фундамент.
Минимальная глубина заложения фундамента – 0,5м, за исключением фундамента на скальном основании, где глубина заложения не лимитируется.
Пример расчета:
1. Определяем нормативную глубину промерзания грунта:
где d0 – величина, принимаемая для суглинков 0,23
Mt – безразмерный коэффициент, численно равный сумме абсолютных значений отрицательных t за зиму в этом районе.
Великие Луки (-8,2; -7,9; -3,9; -0,6; -5,7)
d =1,18
2. Определяем расчетную глубину сезонного промерзания.
где, dnf – нормативная глубина промерзания грунта.
Kh – коэффициент, учитывающий влияние теплового режима сооружения, применяемый: для наружных фундаментов отапливаемых сооружений – 0,75
3. Определяем глубину заложения фундамента.
Для исключения возможной погрешности при заложении фундамента к расчетной глубине промерзания грунта добавляют 0,2 м и получают заложения наружного фундамента здания:
;
т.к. грунт суглинок относится к пучинистым грунтам, то увеличиваем глубину заложения на 100мм
d=1,08+0,1=1,18м
Конструктивно принимаем глубину заложения фундамента 1,2м.
Горизонтальная гидроизоляция из слоя цементно – песчаного раствора и двух слоев рубероида на битумной мастике. Вертикальная гидроизоляция – обмазка битумом за 2 раза.
4. Расчет привязки фундамента
4 .1. Пример расчета привязки ленточного фундамента относительно оси.
Расчет привязки фундамента под наружную стену.
Дано:
1. Толщина стены 640 мм, привязка к координационной оси двусторонняя 200 и 440 мм;
2. Ширина подошвы фундамента В = 1000 мм;
3. Толщина фундаментного блока 600 мм.
Вычисления:
1. Внутреннюю грань стены совместить с внутренней гранью фундаментного блока.
2. Указать привязку фундаментного блока к координационной оси: 200 и 400 мм.
3. Фундаментную плиту расположить симметрично толщине фундаментного блока.
4. Подсчитать размеры уступов:
5. Подсчитать привязку фундаментной плиты:
а = 200 + 200 = 400 мм; с = 200 + 400 = 600 мм.

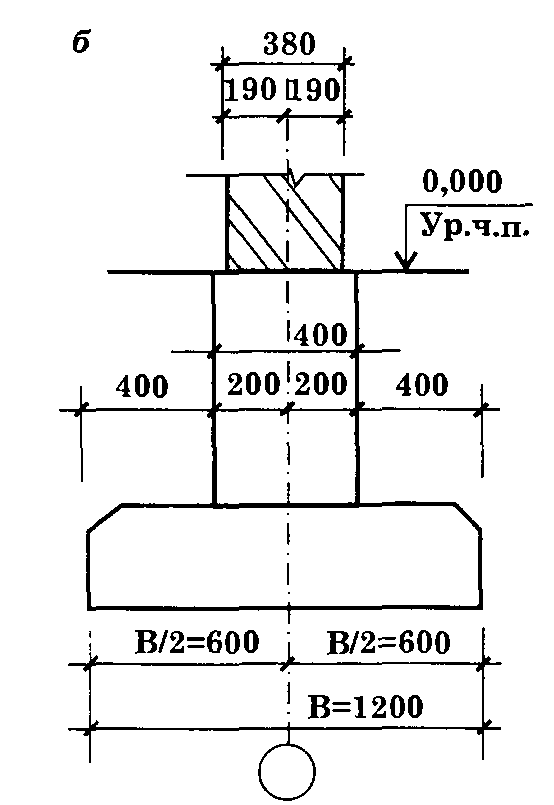

Расчет привязки фундамента под внутреннюю стену.
Дано:
1. Толщина стены 380 мм, привязка к координационной оси центральная (осевая) 190 и 190 мм;
2. Ширина подошвы фундамента В - 1200 мм;
3. Толщина фундаментного блока 400 мм.
Вычисления:
1. Привязка фундаментного блока к оси центральная 200 и 200 мм;
2. Размеры уступов
3. Привязка фундаментной плиты центральная
В/2 = 200 + 400 = 600 мм.
