5.2. Расчет траверс опорной плиты и ребер жесткости.

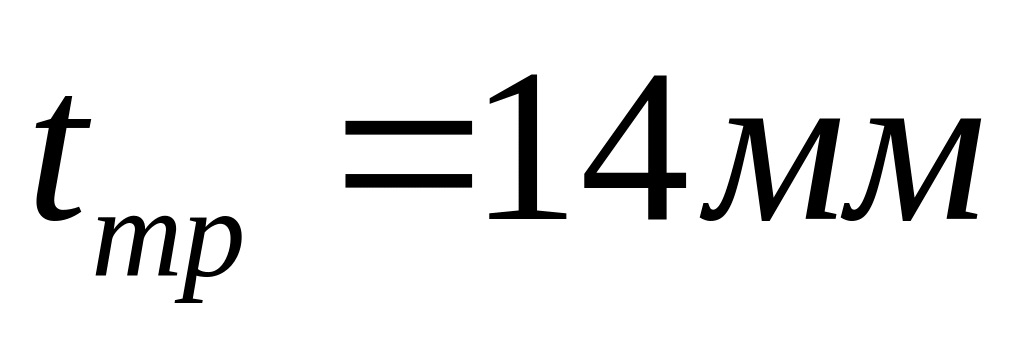

Задавшись толщиной траверс , определяем высоту траверс из условия прочности сварных швов, прикрепляющих траверсы к стержню колонны:

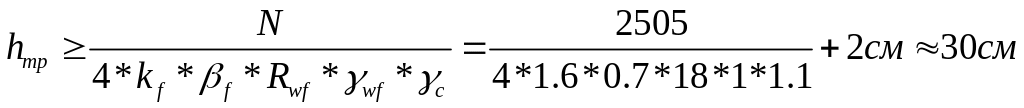

- при срезе по металлу шва:

.

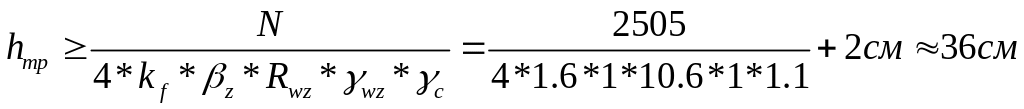

- при срезе по металлу границы сплавления:

.

При этом принимать .

Полученная не должна превышать .

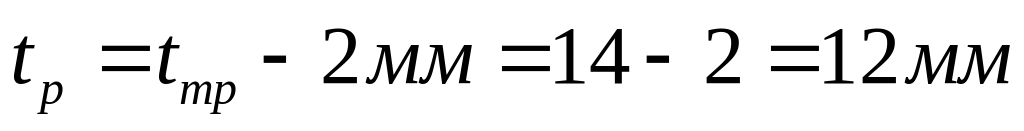

Для равномерной передачи нагрузки от колонны на опорную плиту базы кроме траверс устанавливают ребра жесткости высотой , толщиной .

5.3. Определение толщины опорной плиты.

Для определения толщины плиты базы находим изгибающие моменты на участках 1, 2, 3, 4. Каждый участок рассматривается как свободно опертая пластина на ребра, траверсы или стержень колонны и загруженная равномерно распределенной нагрузкой реактивным давлением со стороны фундамента на полосе шириной 1см.

.

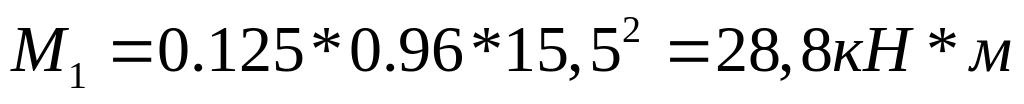

Участок 1 – будет изгибаться как пластина, опертая по четырем сторонам (на четыре канта). Изгибающий момент в такой пластине:

, где - меньшая сторона контура;

- коэффициент, зависящий от отношения более длинной стороны к более короткой [4, табл.8.6]

, следовательно, рассчитываем плиту как консоль. Значит =0,125

Участки 2 и 3 – по трем сторонам (на три канта):

,

где - коэффициент, зависящий от отношения закрепленной стороны пластинки к свободной [5, табл.8].

Участок 4 – опирается по двум сторонам. Момент определяется как для пластинки, опертой по трем сторонам, но с условными размерами и .

.

По наибольшему из найденных моментов определяется момент сопротивления плиты шириной 1 см.

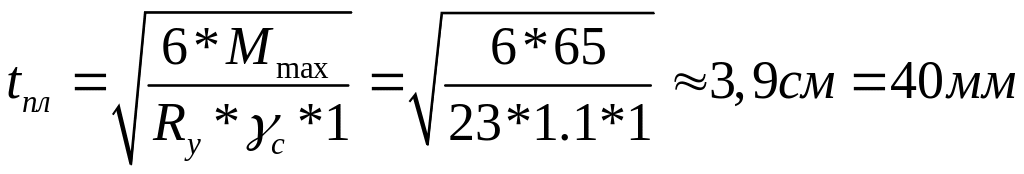

, а по нему находим требуемую толщину плиты:

.

Толщину плиты принимаем 40мм.

6. Список литературы.

1. СП 16.13330-2011 «Стальные конструкций»

2. СП 20.13330-2011 «Нагрузки и Воздействия».

3. Металлические конструкций в 3-х томах под редакцией Горева.

4. Металлические конструкции общий курс под редакцией Е.И. Беленя.
