2.2. Проверка жесткости балки.
Проверка жесткости выполняется по второму предельному состоянию .
Полученный относительный прогиб является мерой жесткости балки и не должен превышать нормативного, зависящего от назначения балки:
,
где
- предельно допустимая величина
относительного прогиба второстепенной
балки (прил.2).
Для однопролетной балки, нагруженной равномерно распределенной нагрузкой:

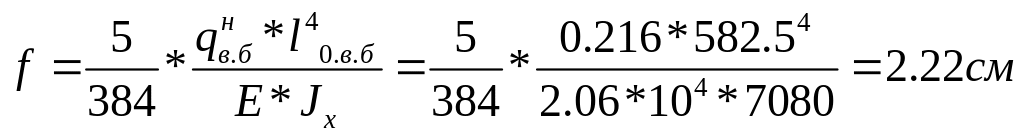

Определение максимального прогиба производится по формуле:
,
где

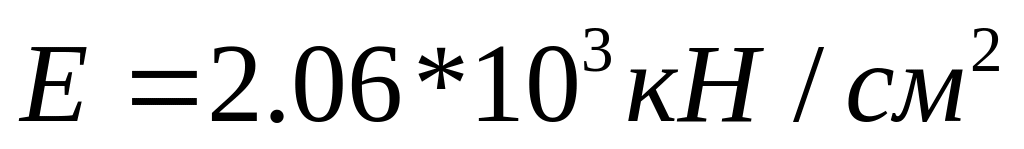

- модуль упругости по табл.63 прил.3 [1].
-
условие выполняется, следовательно,
правильно подобрано сечение балки.
3. Главная балка рабочей площадки.
3.1. Подбор сечения балки в виде сварного двутавра.
Главную балку проектируют в виде сварного двутавра с изменяющейся по длине балки шириной полок.

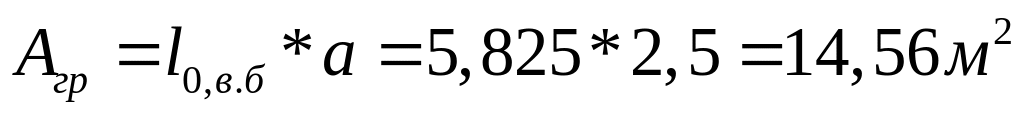

Для определения силы определяем грузовую площадь:

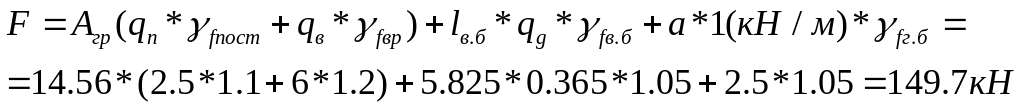

Сила складывается из сосредоточенной нагрузки от постоянной и временной нагрузок, от собственного веса второстепенной балки и от ориентировочного собственного веса главной балки.
,
где последнее слагаемое учитывает ориентировочный вес главной балки.

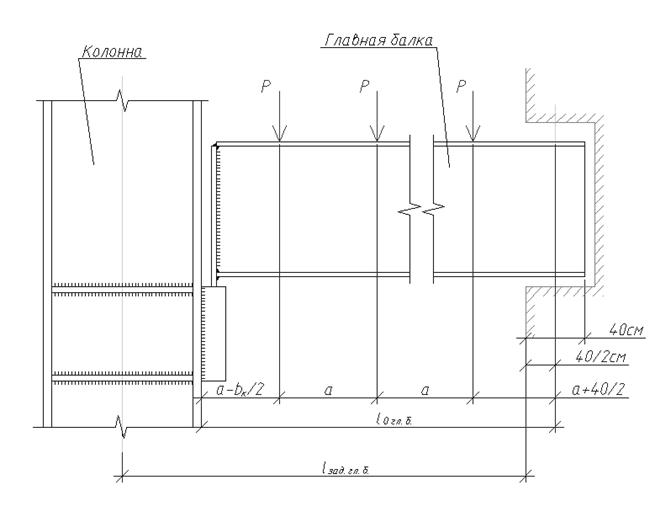

Для принятой расчетной схемы из условия равновесия определяются реакции опор, находятся максимальные расчетные изгибающий момент и поперечная сила.
Lz-глубина заделки главной балки в стену =400мм;
hk- высота сечения колонны =400 мм;

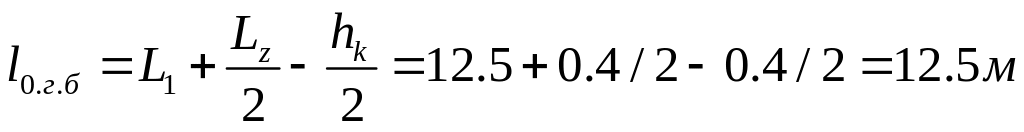

Расчетный пролет главной балки:
Начинаем компоновку сечения балки с определения высоты стенки балки, от которой зависят все остальные параметры балки.
Высота стенки:

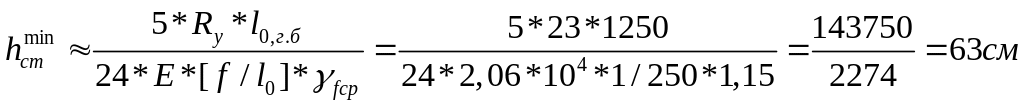

1. Минимальная высота из условия жесткости:
,
где

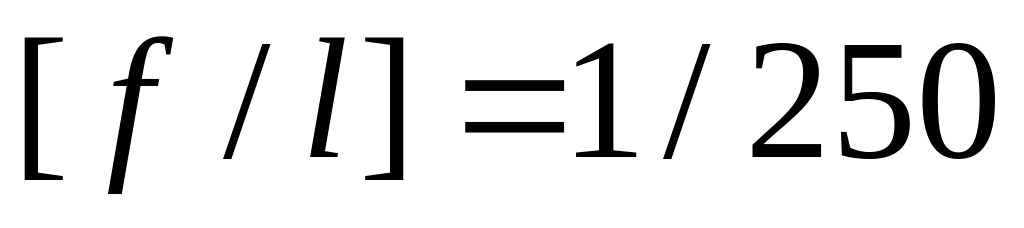

=1/250- предельно допустимая величина
относительного прогиба главной балки;
-

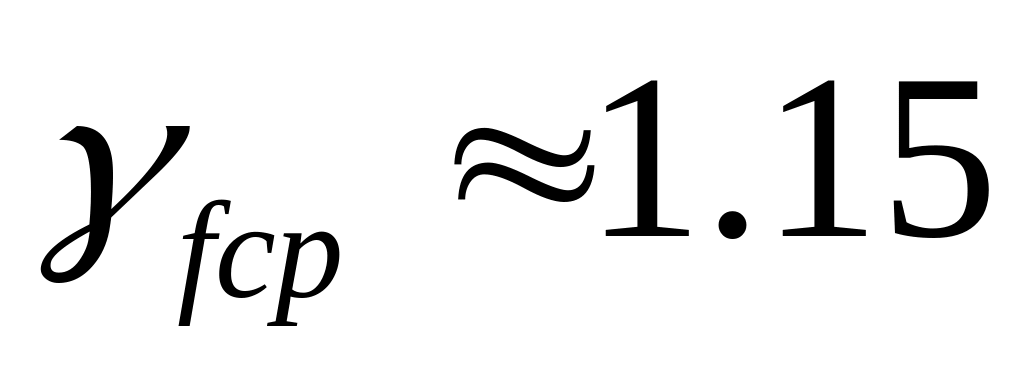

среднее значение коэффициента надежности
по нагрузке.
2. Оптимальная высота из условия минимального расхода стали:
,
где
- требуемый момент сопротивления главной
балки;
-
толщина стенки.
Толщина стенки:
1.
из конструктивных требований.
2. Толщина стенки определяется по эмпирической формуле:
3.

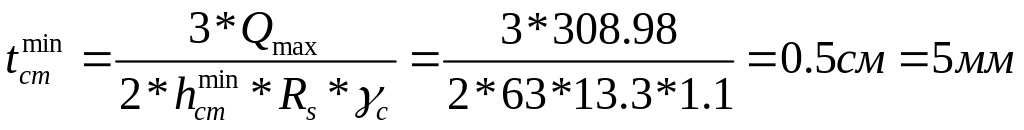

- минимальная толщина из условия прочности
стенки на действие поперечной силы:
,
где Rs - расчетное сопротивление материала сдвигу [1, табл.1*]
Назначаем размеры стенки балки так, чтобы соответствовали сортаменту на прокатную сталь (прил.1):
Установив размеры стенки балки, определяем толщину и ширину полки.

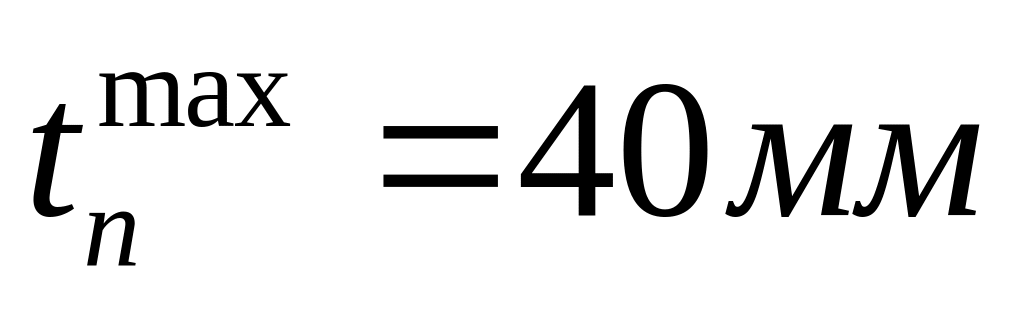

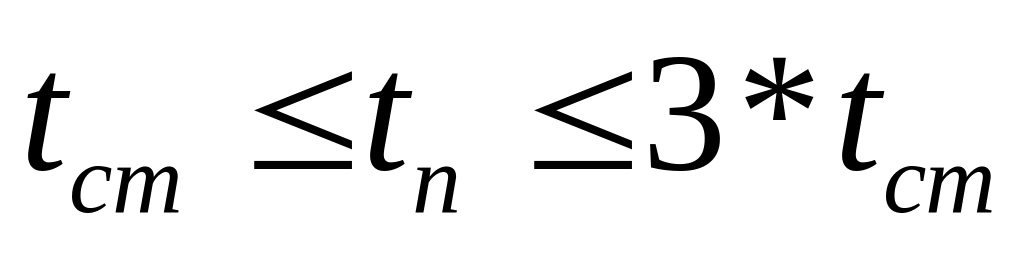

Толщина полок назначается из конструктивных требований:
1.

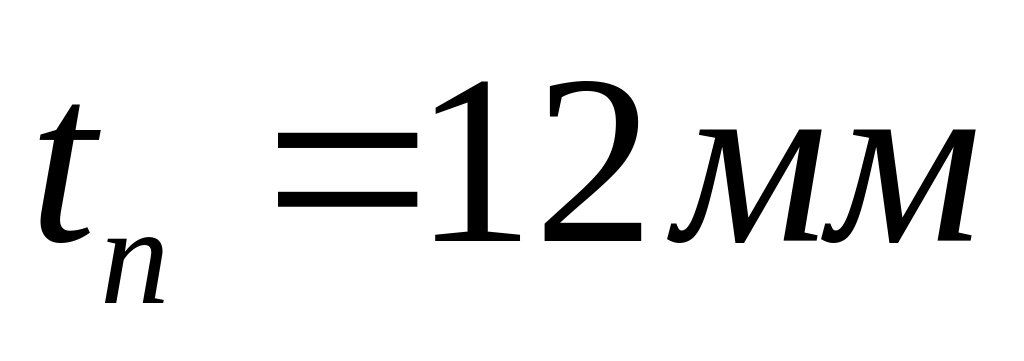

Принимаем
=12мм
2.
Ширина полок:
1. Из условия закрепления второстепенных балок:
2. Из условия общей устойчивости балки:

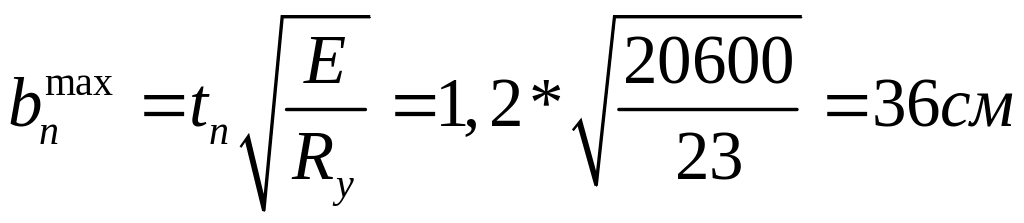

3. Из условия местной устойчивости сжатого пояса:
Размеры полки должны соответствовать сортаменту на прокатную сталь.
Выбираем:
,
.
После подбора сечения проводим проверку прочности принятого сечения по нормальным напряжениям:
,

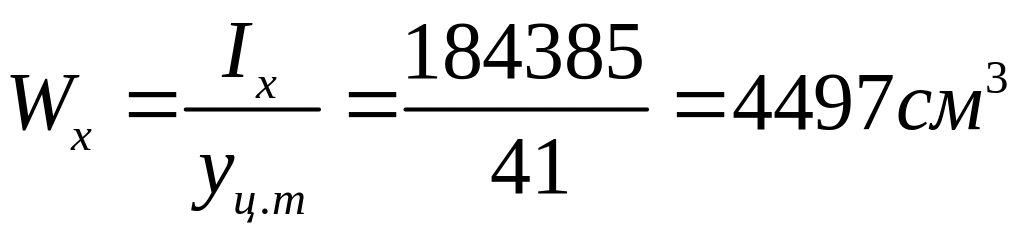

где
- фактический момент сопротивления
главной балки, определяемый как:
Ширина полки=36 см;
Толщина полки 1,2 см;
Высота стенки= 80см;
Толщина стенки 1 см.
25.3-25,1=0,2/25.3*100%=1%
Запас прочности не превышает 5%, следовательно, сечение подобрано правильно.
