2.4 Измерительные приборы и инструменты

Для измерений и проверки функционирования различных блоков проигрывателей при обслуживании CD используется в основном та же самая измерительная аппаратура, что и при обслуживании обычных аналоговых звуковых устройств. В принципе, почти всегда можно цифровые и аналоговые сигналы или постоянные напряжения измерить и проконтролировать с помощью двухлучевого осциллографа, частотомера и мультиметра. Единственное, на что необходимо обращать внимание, — чтобы используемые измерительные приборы не были заземлены, так как схемы некоторых проигрывателей CD имеют "искусственную" массу.

Имеются, правда, такие регулировки в проигрывателе CD как, например, ширина диапазона фокусировки, для которых понадобится генератор синусоидального сигнала. В любом случае желательно использовать те приборы и инструменты, которые рекомендованы фирмами-изготовителями в сервисных инструкциях.

Однако при обслуживании и ремонте проигрывателей CD иногда может понадобиться и специальная аппаратура.

Во-первых, для идентификации неисправностей в цифровых шинах данных необходимо использовать логические анализаторы, так как само наличие цифровой информации в шине данных PC не дает прямой информации об ее истинности.

Иногда полезно использовать имитатор лазерного диода, чтобы при замене уберечь новый диод лазерного звукоснимателя, а вместе с ним и весь звукосниматель от выхода из строя по причине дефекта в цепи регулировки его питания.

Разные фирмы-изготовители выпускают так называемые тест-диски (известные также как настроечные, или контрольные диски). Тест-диски несут в себе различную полезную информацию и записываются на фабриках, использующих высокоточное оборудование и источники сигналов. На тест-диски специально внесены ошибки, имитирующие прерывание воспроизведения (до 1000 мкм выпадение дорожки) и пальцевые отпечатки. Тест-диск —, без сомнения, хорошее приспособление при настройке и ремонте проигрывателей CD, хотя в настоящее время стоимость такого тест-диска вполне сравнима со стоимостью недорогого проигрывателя CD (70—200 $). Так что, можно использовать любой качественный, хорошо известный вам диск, хотя он и не обеспечивает возможности с необходимой точностью выполнить все регулировки.

2.5 Алгоритм поиска неисправности cd проигрывателя

Поиск дефекта в музыкальном центре может быть формализован, т. е. представлен в виде логически связанных операций – алгоритмов, что может широко использоваться при разработке инструкций по ремонту, регулировки и т. п. Для наглядного представления алгоритмов поиска дефектов в телевизорах удобно использовать следующие графические обозначения, применяемые в вычислительной технике и автоматике.

Начало поиска дефекта (указывается вверху алгоритма) –

внешнее проявление дефекта (например: нет звука, мал размер

по вертикали, мало усиление по каналу 8 и т. д.)

Конец поиска дефекта, который заканчивается указанием

позиционного обозначения дефектного элемента.

Так как алгоритм поиска дефекта чаще всего разветвляющийся, то таких концов поиска дефекта может быть несколько. Алгоритм поиска может заканчиваться не только обозначением дефектного элемента, но и указанием выполнить стандартные действия для поиска дефекта.

Операция, которую необходимо провести на данном шаге

поиска дефекта, например, подключить вольтметр какой-либо

точке, установить перемычку, отсоединить элемент и т. п.

Комплекс стандартных (известных) операций (например,

проверка обмотки трансформатора, монтаж и т. д.)

Выработка суждения с разветвлением дальнейшего пути

поиска дефекта по принципу: если …, то ... (направление поиска

по выходу «ДА»), а если ..., то ... (направление поиска по

выходу «НЕТ»).

Например, пусть в предыдущей операции требовалось измерить прямое и обратное сопротивление диода, а на данном шаге принять решение о дальнейшем направлении поиска. Тогда, если измеренное сопротивление диода в обоих направлениях около нуля, то диод следует заменить на исправный (выход «ДА»), если это условие не выполняется, т. е. при одном подключении омметра сопротивление большое, а при изменении полярности подключения щупов мало, то нужно перейти к следующему шагу по выходу

«НЕТ» (в ромбе указывается условие перехода, например R=0)

Комментарии, пояснения (например, в рассмотренном выше примере с проверкой диода омметром у выхода «ДА» может быть комментарий: диод не исправен)

П одключить, проверить омметром (прозвонить)

Отсоединить

Установить перемычку, перемкнуть выводы

В ольтметр

Омметр

Осциллограф

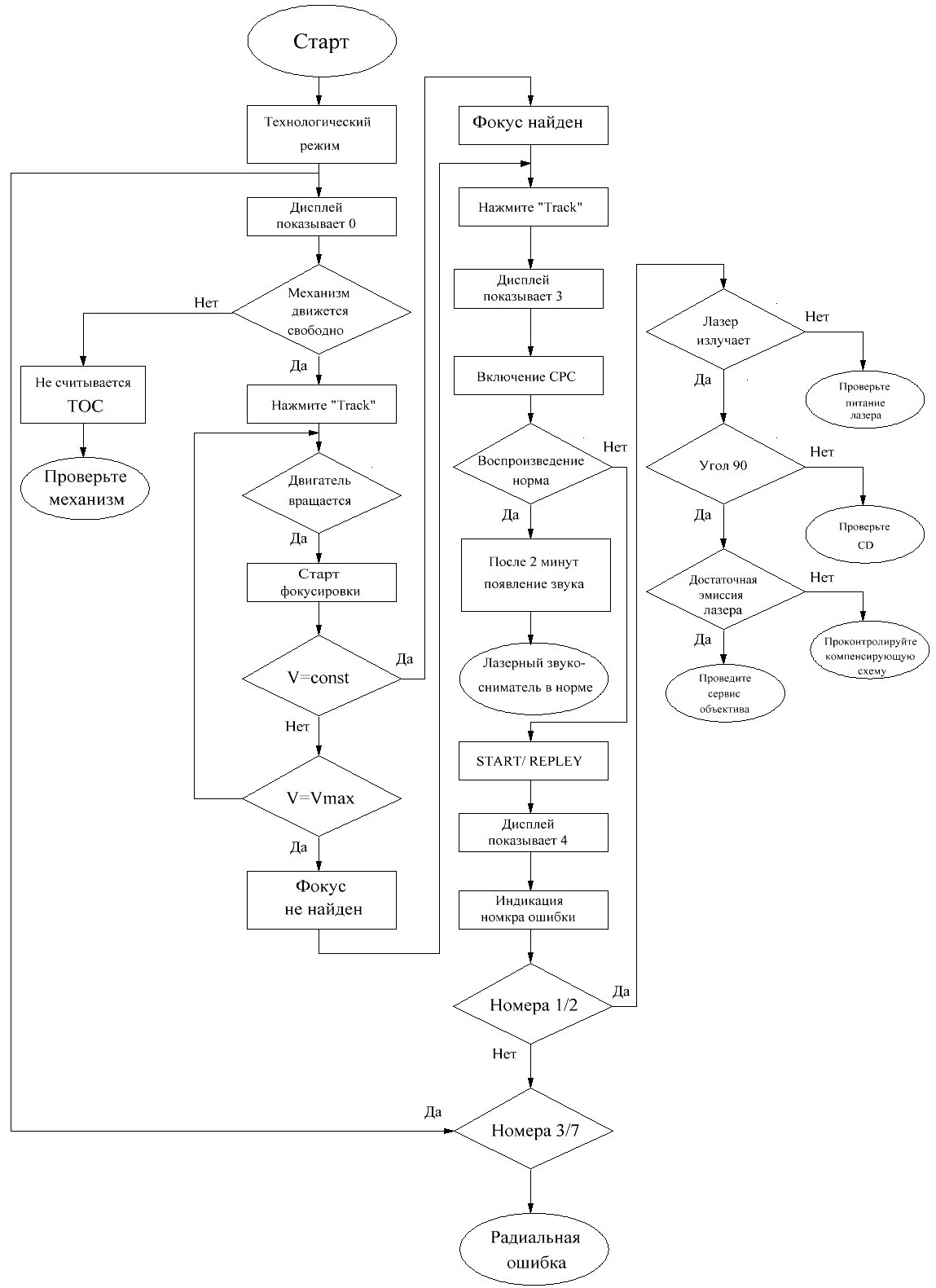

Рисунок 10- Алгоритм поиска неисправности CD проигрывателя

3 РАСЧЕТНАЯ ЧАСТЬ

Расчет элементов электрической схемы

UПИТ.

Рисунок 11-Электрическая схема транзисторного ключа

Рисунок 12. Вольтамперная характеристика 2SA952K

Электрические параметры транзистора 2SA952K

Статический коэффициент передачи тока в схеме с общим эмиттером h21Э=70…140

IK max-постоянный ток коллектора, мА…100

UЭБ max-постоянное напряжения эмиттера-база, В…..5

UКБ max-постоянное напряжения коллектор-база, В…..50

UКЭ max-постоянное напряжения коллектор-эмиттер, В…..45

PK max-постоянное рассеваемая мощность, мВт…300

На рисунке 12 на вольтамперной характеристике точками A, B, C, D обозначены режимы работы транзистора в режиме насыщения и отсечки.

  1. Определяем коэффициент усиления по току KI по формуле:

KI=IВЫХ. /IВХ. (3.1)

где KI – коэффициент усиления по току,

IВЫХ. – ток выхода, А;

IВХ. – ток входа, А.

KI=IВЫХ. /IВХ. =35×10-3 А/0,6×10-3 А=58

  1. Определяем коэффициент усиления по напряжению KU по формуле:

KU=UВЫХ. /UВХ. (3.2)

где KU – коэффициент усиления по напряжению

UВЫХ. – напряжения выхода, В;

UВХ. . – напряжения входа, В.

KU=UВЫХ. /UВХ. =8 В/2 В=4

3. Определяем сопротивления резистора коллектора RК по формуле:

RК=UПИТ-0, 2/IВЫХ., (3.3)

где RК – сопротивления резистора коллектора RК, Ом;

UПИТ – напряжения питания, В;

0,2 – напряжения падения между коллектором и эмиттером, В;

IВЫХ. – ток выхода, А.

RК=UПИТ-0, 2/IВЫХ. =8 В-0,2 В/35×10-3 А=220 Ом

4. Определяем рассеиваемую мощность на резисторе по формуле:

P=U×I, (3.4)

где P – мощность, Вт;

U – напряжение, В;

I – ток, А.

P=U×I= 7,8 В×35×10-3 А=0,273 Вт

Выбираем резистор по ГОСТу RК=240 Ом с рассеиваемой мощностью 0,5 Вт

5. Определяем сопротивления резистора базы RБ по формуле:

RБ. = UВХ. - UБЭ /IВХ. (3.5)

где RБ – сопротивления резистора базы, Ом;

UВХ. – напряжения входа, В;

UБЭ – напряжения между базой и эмиттером, В;

IВХ. – ток входа, А.

RБ =UВХ. - UБЭ /IВХ. =2 В-0,8 В/0,6×10-3 А=2 кОм

6. Определяем рассеиваемую мощность на резисторе по формуле

P=U×I=1,2×0,6×10-3=0,00072 Вт (3.6)

Выбираем резистор по ГОСТу RБ=2 кОм с рассеиваемой мощностью 0,125 Вт
