4. Тепловой баланс теплообменников
Для того чтобы найти количество теплоты, которое должно быть передано в теплообменном аппарате от горячего теплоносителя к холодному (т.е. тепловую нагрузку теплообменника ), необходимо составить тепловой баланс.
При теплообмене
теплота, отдаваемая более нагретым
теплоносителем в единицу времени -
тепловой поток
(Вт),
затрачивается на нагрев более холодного
теплоносителя
.

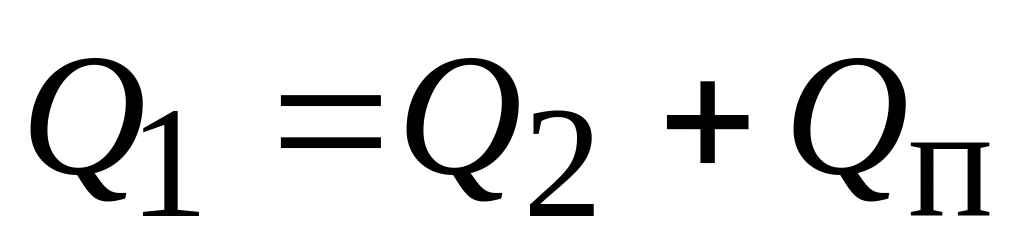

Часть теплоты расходуется на компенсацию
тепловых потерь
:
.
(4.1)
При этом тепловая нагрузка может быть как так и . В большинстве случаев за тепловую нагрузку теплообменника принимают .

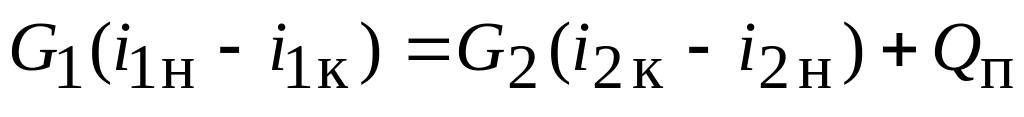

Уравнение теплового баланса может быть записано через величину энтальпий и массовых расходов теплоносителей:
, (4.2)
где
– массовые
расходы веществ, участвующих в процессе
теплообмена, кг/с;
– энтальпии
горячего теплоносителя на входе и
выходе, соответственно, Дж/кг;
– энтальпии
нагреваемого теплоносителя на входе и
на выходе,
соответственно,
Дж/кг.
Если теплоносители не меняют своего агрегатного состояния, т. е. не происходит их конденсации, испарение, то уравнение теплового баланса (4.1) принимает вид:
,
(4.3)
где
– массовые
расходы веществ, участвующих в процессе
теплообмена, кг/с;

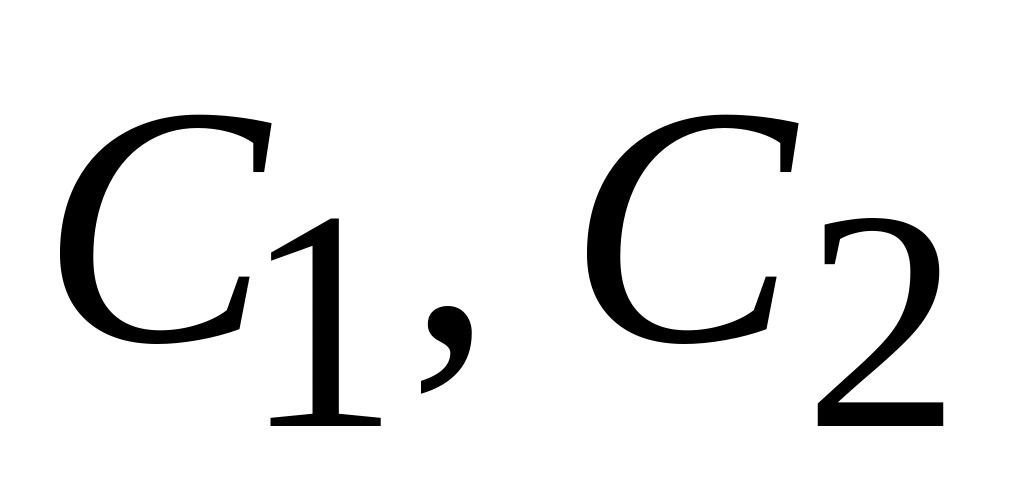

– удельные
теплоемкости веществ, участвующих в
процессе теплообмена, Дж/(кг ∙ К);
– начальная
и конечная температуры горячего
теплоносителя, ºС;
– начальная
и конечная температуры холодного
теплоносителя, ºС.
Под удельной теплоемкостью понимают количество теплоты, сообщаемое 1 кг вещества для изменения его температуры на 1 °С.

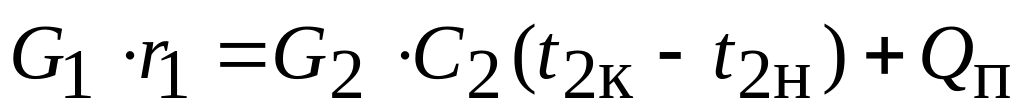

В тех случаях, когда теплообмен между двумя средами сопровождается фазовым переходом (кипение, конденсация), в уравнениях тепловых балансов необходимо учитывать теплоту фазового перехода [2, 3, 11, 14, 17-20]. Например, для конденсатора, в котором происходит конденсация паров горячего теплоносителя за счет нагревания холодного теплоносителя, уравнение теплового баланса будет иметь вид:
, (4.4)
где

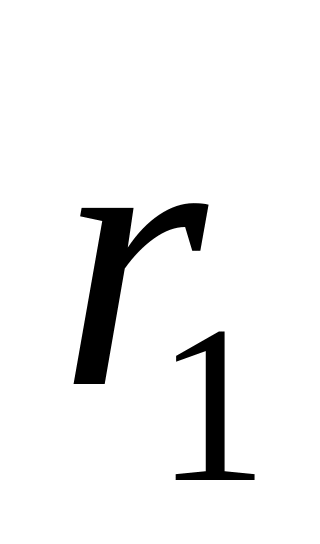

– удельная
теплота конденсации горячего теплоносителя,
Дж/кг.
Под удельной теплотой конденсации понимают количество теплоты, которое выделяется при конденсации 1 кг теплоносителя.
5. Средняя разность температур

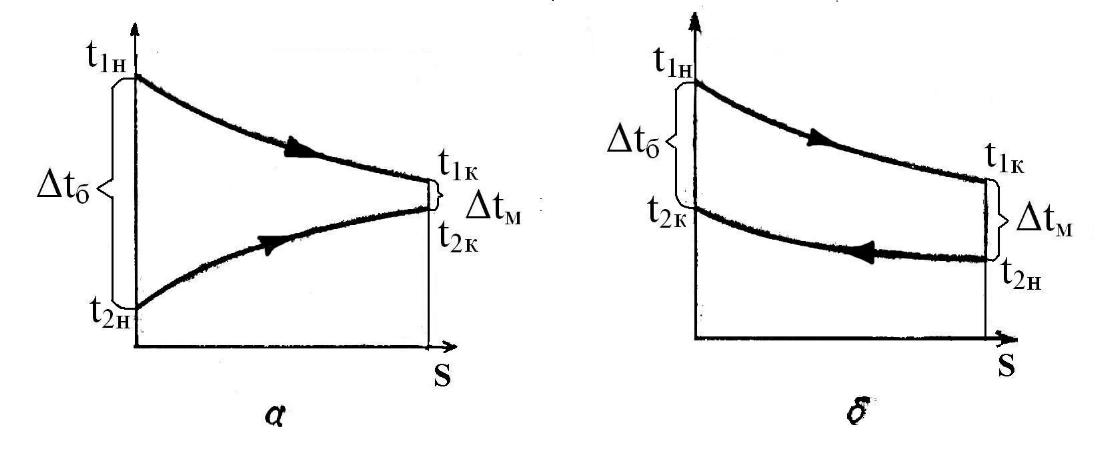

Величина среднего температурного напора в теплообменниках зависит от взаимного направления движения теплоносителей. На рисунке 5.1 показан характер изменения температур теплоносителей при их прямоточном и противоточном движении вдоль поверхности теплообмена.
Рис. 5.1 Характер изменений температур теплоносителей:
а – прямоток; б – противоток
Один из теплоносителей
охлаждается от температуры
до
,
другой нагревается от
до
.
При равномерном и небольшом падении
температур по длине поверхности нагрева
или охлаждения, средняя разность
температур будет среднеарифметической,
т.
е.
.
(5.1)
При
более интенсивном теплообмене и больших
разностях температур, т. е. при
>
2, падение температур по длине поверхности
неравномерно. В этом случае средняя
разность температур будет
среднелогарифмической,
т.е.
изменяющейся
по кривой от начального до конечного
значения. В этом случае расчет ведется
по уравнению:
, (5.2)
где
–
наибольшая и наименьшая разности
температур между горячим теплоносителем
и нагреваемой средой.
Для аппаратов перекрестного и смешанного токов аналитическое вычисление средней разности температур очень сложно. В инженерных расчетах пользуются упрощенным методом [2, 17, 21, 11]:
,
(5.3)
где
– средняя разность температур для
противотока.
– корректирующий
коэффициент.
Коэффициент зависит от взаимного направления рабочих сред, а так же от величины коэффициентов Р и R .
; (5.4)
; (5.5)

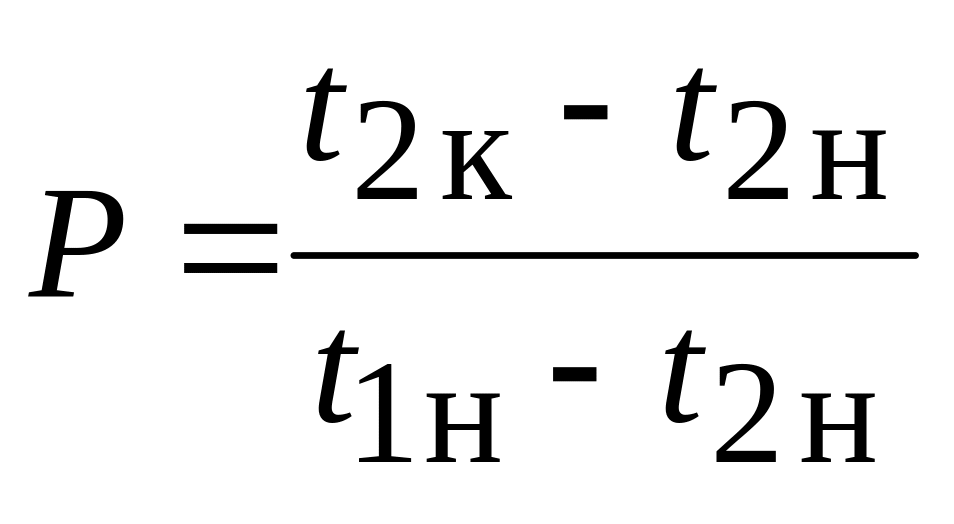

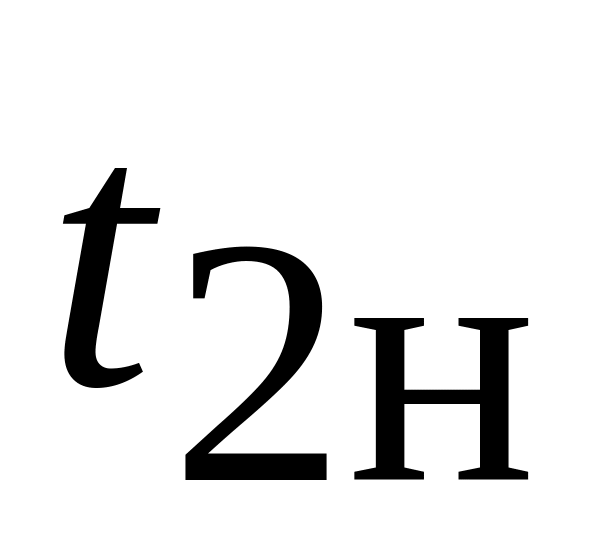

где величина Р
представляет собой отношение перепада
температур нагреваемой среды
к
максимально
возможному перепаду температур
.
Р
всегда меньше единицы.
Величина
R
есть
отношение перепада температур горячего
теплоносителя
к перепаду
температур нагреваемой среды
.
Графически зависимость от Р, R , а так же взаимного направления рабочих сред представлены в справочниках [2, 11-13, 21].
