3.4 Сурет Өшу коэффициентінің жиілікке тәуелділігі

fорт, fmax жиіліктеріндегіβ мәндері 3.8 кестеде көрсетілген:

_{Кесте 3.8. β мәндері}

Жиілік	Фазалық коэффициент
8,5 кГц	0,287 рад/км
10 кГц	0,337 рад/км
17 кГц	0,568 рад/км

^рад/км

рад/км

рад/км

рад/км

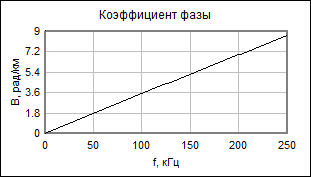

Фазалық коэффициенттің жиілікке тәуелділігі 3.5 суретте келтірілген

3.5 Сурет Фазалық коэффициенттің жиілікке тәуелділігі

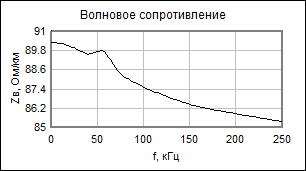

Толқындық кедергі:

^Ом

^{, Ом}

^{, Ом}

^{, Ом}

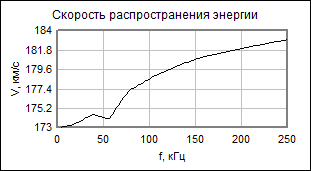

Электромагниттік толқынның жылдамдығы:

^{км/с (4.17)}

км/с

км/с

км/с

Параметрлердің алынған мәндерін конструкциясы жағынан жақын типтік кабельдің параметрлерімен салыстыру керек және есептелген кабель мен типтік кабельдің параметрлерінің айырмашылығын талдау керек [қ.а].

3.2 Кабельдік байланыс жолының трассасында регенерациялық

пунктерді орналастыру

Регенерациялық пунктерді орналастыру қарапайым кабельдік бөлімше (ЭКУ) немесе кабельдік бөліктің (секцияның) рауалы рұқсат етілген өшуі ескеріліп жүзеге асырылады. Қарапайым кабельдік бөлімше – шет жағы кабельдік шеткері құрылғылармен бірге жабдықталған кабельдік байланыс жолының бір бөлігі болып табылады. Кабельдік бөлік (секция) (КС) деп – регенерациялық бөлім ұйымдастыру үшін (бір немесе бірнеше тарату жүйесімен) регенераторлар ара қашықтығы бірдей, ЭКУ-нің ұзындығынан үлкен болып келетін тізбектей жалғанған электрлік тізбектердің біртұтастығын айтамыз [ 4 ].

Қызмет көрсетілмейтін регенерациялық пунктерді су басып кетпейтін (қауіпсіз) жерлерге орналастырады, яғни, бұл пунктерге жетуді орманға, егістік жерлерге, т.б. ең аз шығын келтіре отырып ұйымдастыру қажет. Курстық жобада бұл есеп бағдарлы түрде шешіледі, себебі, іс жүзінде қызмет көрсетілмейтін регенерациялық пунктер кез келген жерде орналасуы мүмкін. Олардың арасындағы қашықтық мына өрнекпен анықталады:

l_{к у}= (а_ном – 0,9) ∕ α_мак,км(3.9)

мұндағы, а_ном – регенерациялық бөлімнің өшуінің номиналды мәні, дБ (4.1-кесте); 0,9 – шеткері құрылғыдағы өшуі, дБ; α_мак – кабельді төсеу тереңдігіндегі жер бөлігінің максималды температурасындағы үлкен жиіліктегі кабельдік тізбектің өшу коэффициенті, дБ ∕ км.

Көрсетілген формулалар арқылы есептеулер t=20 ⁰C температурасында шынайы болады. Басқа температуралар үшін өшу коэффициенті мына формула бойынша анықталады:

α_мак = α[1+ α_α(t-20)], дБ ∕ км (3.10)

мұндағы, α – жартылай тактілік жиіліктегі есептеу кезінде анықталған өшу коэффициенті (=0,606), дБ ∕ км; α_α – жартылай тактілік жиілікте кабельдік тізбектегі температуралық өшу коэффициенті, ол 2.3-кесте арқылы анықталады. Есептеу кезінде ол бағдарлы түрде мынаған тең болуы мүмкін: α_α =2∙10^-3 1 ∕ град; t – кабель төселген тереңдіктегі жер бөлігінің максималды температурасы, ⁰C.

Регенерациялық бөлімдердің бөліктері бойынша ұзындығын нақтылау және есептеу нәтижесінде әр бөлікте қызмет көрсетілетін регенерациялық пунктер арасында қызмет көрсетілмейтін регенерациялық пунктер саны анықталады және кабельдік байланыс жолының құрылымдық сұлбасы құрылады, ол жерде қызмет көрсетілетін және көрсетілмейтін регенерациялық пунктер, бөлімдер мен бөліктердің ұзындықтары, кабельдің типі және қызмет көрсетілмейтін регенерациялық пунктердің нөмірленуі көрсетіледі. Қызмет көрсетілмейтін регенерациялық пунктердің нөмірленуі бөлшек санмен келтіріледі: алымында бөлік нөмірі көрсетіледі, ал бөлімінде қызмет көрсетілмейтін регенерациялық пунктердің бөліктегі реттік нөмірі көрсетіледі [4].

(3.10) формуласы бойынша α_мак табамыз:

= 3,2*(1+2*10^-3(-12-20))= 2,99 , дБ/км

= 3.2*(1+2*10^-3(18-20))= 3,18 , дБ/км

(3.9) формуласы бойынша l_ку табамыз:

, км

, км

L _ср.= 14,3 км

_{ИКМ 120*2 аппаратурасының параметрі бойынша оның күшейткіш аумағы 4,1-9,3 километр арасында.Менің жағдайымда ол l=5,26 мәніне тең.}

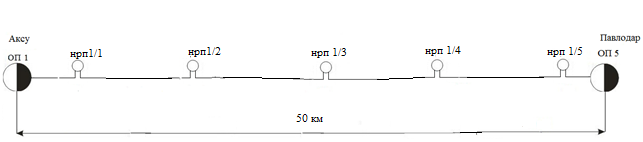

3.6 сурет РП магистальда орналасу сұлбасы
