6.4 Байланысты ұйымдастыру сызбасын таңдау мен негізделуі
Ішкі зоналық және магистральді талшықты–оптикалық жіберу желісі бір оптикалық тасушыда бір кабельді екі талшықты байланыстың ұйымдастыру сызбасы қолданылады. Сонымен қатар үлкен қашықтыққа үлкен көлемді ақпаратты жіберу қажет болған кезде, шашыраңқылық бойынша ҚКАның ұзындығына шектеу болған кезде, DWDM (спектрлі тығыздандыру құрылғысы) қолданылады. Бұл жағдайда бірнеше оптикалық тасушыда екі талшықты ұйымдастыру сызбасы қолданылады. Бұл кезде, екі талшық бойынша бірнеше жіберу жүйесі жұмыс істейді, әрбіреуі - өзінің оптикалық тасушысына [ 3 ].
6.5 Магистраль жолы бойынша ретрансляторларды орналастыру
ТОСЖ ҚКА айтарлықтай созылмалығы ретрансляторларды ток көзінің кем дегенде тәуелсіз екі көзі бар елді мекенде орналастыруға мүмкіндік береді. Ретранстляторлардың орналастырылуы ҚКАның мықтылық бюджеті мен мүмкін шашыраңқылығына байланысты жүзеге асырылады.
Мықтылық бюджетін есептеумен ТОСЖ ретрансляторларының арасындағы қашықтық келесі шектеуде жатуы керек [ 4 ].
(6.2)
мұнда,
,
км, (6.3)
км.
(6.4)
Мұнда Э – жүйенің энергетикалық потенциалы, Э=38дБм; а3- қолдану кезіндегі қор (әдетте 6 дБм тең қабылданады), дБм; αн- ОТ ажыратылмайтын байланыстың жоғалтулары, αн =0,1 дБм; αр- ОТ ажыратылатын байланыстың жоғалтулары, αР =0,5 дБм;np- ҚКА- дағы ажыратылатын байланыстар саны, nр =4; αару- АРУ реттеудің шегі, αару =5 дБм; α- оптикалық талшықтардың сөну коэффициенті, дБм/км; Lсд- кабельдің құрылыстық ұзындығы, Lсд =2км.
(6.3) формуласы бойынша:
,
км
(6.4)формуласы бойынша:
,
км
Бүгінгі күндері қолданылатын FC/PC, SC/PC типті ажыратылатын байланыстардағы жоғалтулары байланыс желілерінде 0,5дБмнен аспады. Ретрансляторлар арасындағы аумағында ажырылатын байланыстар саны әдетте төртке тең. Екеуі жақын соңында (мультиплексор және оптикалық кросс) және екеуі алыс соңында (оптикалық кросс және мультиплексор).
Ажыратылмайтын
байланысты жоғалтулар нормативті-техникалық
құжатта анықталатын мүмкін мәндерден
аспауы керек. Бір модалық талшықтар
үшін ТОСЖ ҚКА параметрлерінің нормасына
сәйкес талшықтар түйіндесіндегі сөну
барлық
100% байланыста 0,1 дБм аспауы керек және
барлық 50% байланыста 0,05дБм аспауы
керек [ 4 ].
АРУ реттеудің шегі құрылғның нақты типімен анықталады. Осы жобада бұл өлшемді 20дБм тең деп алу керек.
Егер
шарт,
шартын орындамай ретрансляторды
орналастыруды талап ететін болса, онда
сөнуін анықтау керек аттенюаторларды
қосу қажет.
Жоғарыда көрсетілген шарттарға сәйкес ҚКА ұзындығы шашыраңқылық бойынша талаптарды қанағаттандыруы керек.
, км
(6.5)
мұндағы,
В
– оптикалық түйіндесте жіберу жылдамдығы,
Бит/с;
оптикалық
талшықтың шашыраңғылығының орташа
квадраттық мәні, с/км.
(6.5) формуласы бойынша:
Бірмодалық талшықтың орташа квадратының мәні тең:
,
с/км (6.6)
мұндағы,
α- толқынның жұмыс ұзындығы, нм;
– 0,2..0,8 нм тең қабылдауға болатын лазердің
сәулесінің толқындар ұзындығының
диапазоны;
(6.6) формула бойынша:
,
с/км
,
км
Жолға ретрансляторларды жоғарыда айтылған шарттардың есебімен орналастыра әрбір ҚКА ұзындығын анықтау қажет. Әрбір ҚКА үшін а3 мықтылық қоры мен 𝜎ҚКА шашыраңқылығын келесі формула бойынша есептеу.
а3=Э – аН nН – аР nР – LMAX, дБ (6.7)
а3 мәні (6.7) формуламен былай анықталады:
дБ
,
с (6.9)
мәні
(6.9)
формуламен былай анықталады:
,
с/км
а3=Э – аН nН – аР nР – LMAX, дБ
(6.8)
мәні
(6.8)
формуламен былай анықталады:
а3 мәні (6.7) формуламен былай анықталады:
а3=36-0,1*1,81-0,3*4-0,22*143,29=3,0952
, с (6.9)
мәні (6.9) формуламен былай анықталады:
σҚКА=8,98*10-5*86,99=781,17*10-5
Алынған нәтижелерді (6.1), (6,2) ,(6.3) кестедегі мүмкін мәндермен салыстыру керек.
ҚКА ұзындығын есептеу үшін (6.10) формула қолданылады.
,(6.10)
Осыдан Павлодар – Чернорецкое- Кашыр үшін;
,
=6-
(0,22*50+(3,0952-1)*0,1+4*0,5= - 7,20952
LҚКА=112, км болғандықтан Павлодар – Чернорецкое - Кашыр арасында ОРП орнатамыз

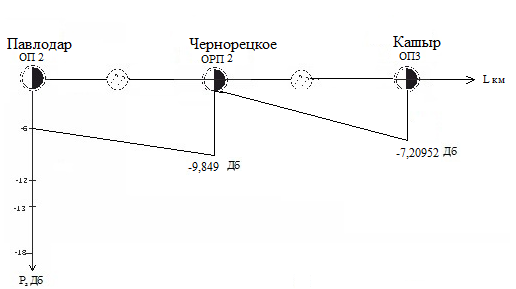

ҚКА ұзындығын есептеумен нақтылау нәтижесінде ТОСЖ құрылымдық сызбасы құрылады, онда қызмет көрсетілмейтін ретрансляционды мекендер (ҚРМ), ҚКА ұзындығы және ҚРМ нөмірлеуі көрсетіледі.
