3.6.2 Включение питания при конфигурации основной/резервный

Включить питание обоих радиосредств. Если сообщения об отказах отсутствуют, радиосредства после загрузки войдут в следующее состояние: на радиосредстве, сконфигурированном как «Main», должны светиться индикаторы GO и VOP и на дисплее должна отображаться следующая информация: состояние – ACT, CBIT STATUS – OK (см. рисунок 3.65). На втором радиосредстве, сконфигурированном как «Standby», должен светиться индикатор GO, а индикатор VOP остается темным. На дисплее должна отображаться следующая информация: состояние – «INACT», CBIT STATUS индицирует предупреждение 101 (WARNING 101 INACTIVE W). На рисунке 3.66 показана индикация дисплея после завершения загрузки. Второе радио готово к переключению основной/резервный.

Пример XU4200

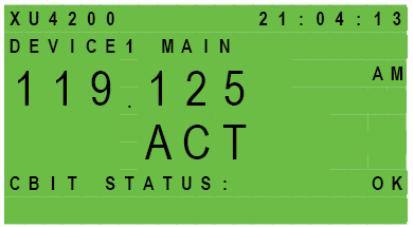

Рисунок 3.65 – Активное радиосредство 1, XU4200

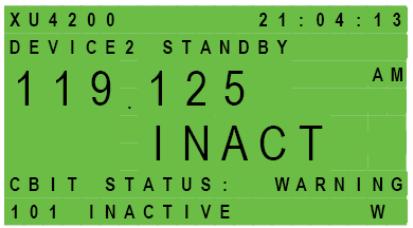

Рисунок 3.66 – Неактивное радиосредство 2, XU4200

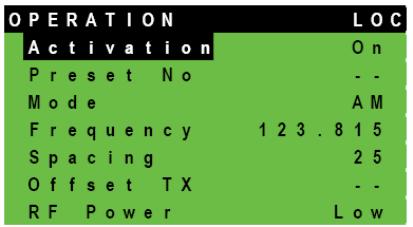

Рисунок 3.67 – Приемопередатчик XU4200 в режиме местного управления, режим активации в состоянии ON

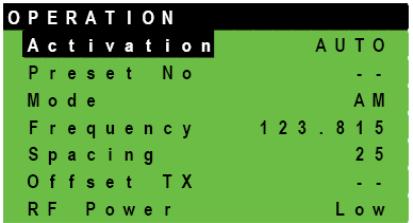

Рисунок 3.68 – Приемопередатчик XU4200 в режиме дистанционного управления, режим активации в состоянии AUTO

3.6.3 Работа в режиме дистанционного управления

После получения от системы дистанционного управления команды «MS_GO» радиосредство переключается в активное состояние независимо от предыдущего состояния. Учитывая приведенные выше установки, радиосредство, которое получило эту команду, становится активным, а связанное с ним радиосредство (перекрестно подключенное по X5) становится неактивным. Команда «MS_GO» игнорируется радиосредством, если по крайней мере один из его модулей находится в выключенном состоянии (OFF). Радиосредство может устанавливаться в состояние OFF или AUTO с помощью команды «MS_AC». После получения от системы дистанционное управления команды «MS_AC» с параметром OFF радиосредство переключается в неактивное состояние независимо от предыдущего состояния. Связанное с ним радиосредство (перекрестно подключенное по X5 или Х10 для приемопередатчика) переходит в активное состояние, если у него включен режим AUTO.

Существуют различные способы для переключения состояния между радиосредствами. В режиме дистанционного управления для этого необходимо послать к радиосредству команду «MS_GO» или «MS_AC». В режиме местного управления нужно нажать кнопку "LOC", чтобы получить радиосредство в неактивном состоянии. После выхода из местного режима радиосредство сохранит свое состояние.

Примечание – Более подробная информация о режиме основной/резервный и дистанционном управлении содержится в Описании интерфейса управления по ЛВС или интерфейсу RS485-GB2PP, поставляемому по дополнительному требованию фирмой Rohde & Schwarz (№ заказа 6133.8745.00).

3.6.4 Режим работы при возникновении неисправностей радиосредства

В случае появления неисправности или сообщения NOGO в «Основном» радиосредстве, «Резервное» радиосредство будет активизировано по линии сигнала TEST_OC. «Резервное» радиосредство станет активным и переключит «Основное» в неактивный режим по линии сигнала «*OFF». Пара радиосредств, обеспечивающих один канал радиосвязи, теперь находятся в устойчивом состоянии.

Если на неактивном «Основном» радиосредстве пропадет сигнал аварии или сообщение NOGO, то «Резервное» радиосредство все равно останется активным. Переключение на «Основное» радиосредство будет сделано в случае появления неисправности или сообщения NOGO на активном «Резервном» радиосредстве.

Таблица 3.33 – Приемопередатчики XU4200 в местном режиме

	Радиосредство 1 «Основное»		Радиосредство 2 «Резервное»
	Дисплей	Светодиод	Дисплей	Светодиод
Устойчивое состояние после загрузки	См. рисунок 3.65 Радиосредство активно	VOP = актив. GO = актив.	См. рисунок 3.66 Радиосредство неактивно	VOP=неактив. GO = актив.
Неисправ-ность или предупреж-дение NOGO в р/ср 1 после переключе-ния осн./ резерв.	См. рисунок 3.66 Радиосредство неактивно	VOP=неактив. GO = неактив.	См. рисунок 3.65 Радиосредство активно	VOP = актив. GO = актив.
