3.4.7.7.2 Меню rs485
Значение параметров

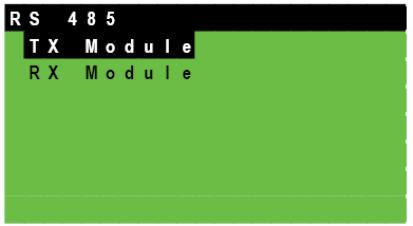

Рисунок 3.50 – Меню RS485
Таблица 3.23
Индикация |
Описание |
RS485 |
Название меню |
TX Module |
Подменю отображения параметров последовательного интерфейса передатчика |
RX Module |
Подменю отображения параметров последовательного интерфейса приемника |
Отображение параметров интерфейса RS485 модуля передатчика
Значение параметров

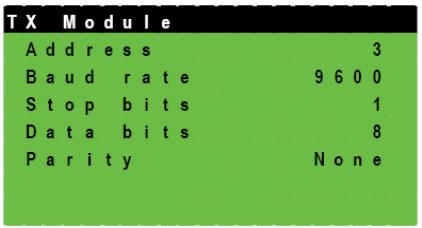

Рисунок 3.51 – Отображение параметров RS485 в меню TX module
Таблица 3.24
Индикация |
Значение |
Описание |
TX Module |
|
Название меню |
Address |
3 |
Логический адрес (диапазон значений: 1…9999) |
Baud rate |
9600 |
Скорость передачи данных (диапазон значений: 1200…115200) |
Stop bits |
1 (фиксир.) |
Стоповые биты |
Data bits |
8 (фиксир.) |
Биты данных |
Parity |
None (фиксир.) |
Бит четности |
3.4.7.7.3 Меню frequency block (Блокированные частоты)
Значение параметров

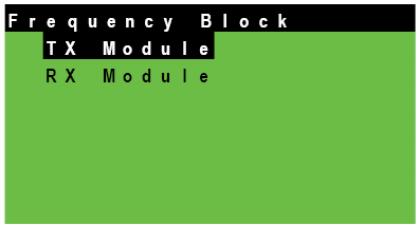

Рисунок 3.52 – Меню FREQUENCY BLOCK
Таблица 3.25
Индикация |
Описание |
Frequency Block |
Название меню |
TX Module |
Подменю отображения блокированных частотных диапазонов передатчика |
RX Module |
Подменю отображения блокированных частотных диапазонов приемника |
Отображение диапазонов блокированных частот для XU4200
Значение параметров

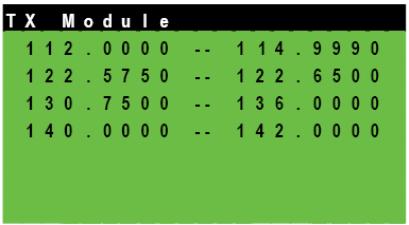

Рисунок 3.53 – Внешний вид меню диапазонов блокированных частот для XU4200
Таблица 3.26
Индикация |
Описание |
TX Module |
Название меню |
112.0000-114.9990 |
Отображение сконфигурированных заблокированных диапазонов частот (только для чтения). Частоты даны в МГц. |
3.4.7.7.4 Меню display settings (Настройки дисплея)
Значение параметров

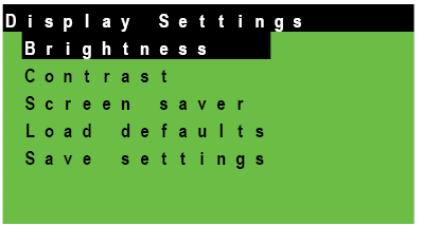

Рисунок 3.55 – Меню DISPLAY SETTINGS
Таблица 3.27
Индикация |
Описание |
Display settings |
Название меню |
Brightness |
Подменю для установки яркости дисплея |
Contrast |
Подменю для установки контрастности дисплея |
Screen saver |
Подменю для установки времени ожидания включения заставки |
Load defaults |
Подменю для загрузки значений параметров по умолчанию |
Save settings |
Подменю для сохранения измененных параметров |
Изменение яркости
Значение параметров
Рисунок 3.56 – Изменение яркости
Таблица 3.28
Индикация |
Описание |
Brightness |

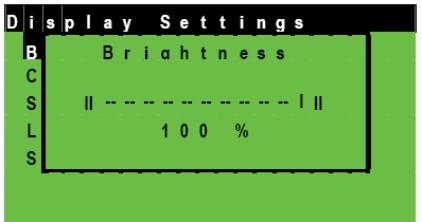

Вход в режим изменения яркости дисплея осуществляется нажатием клавиши ENTER при выделенном заголовке подменю BRIGHTNESS. После этого появится окно с индикатором настройки. Используя клавиши курсора «►» или «◄», установить необходимую яркость дисплея. Цифровое значение параметра индицируется в нижней области окна в процентах. Окно исчезает через 5 с или после нажатия клавиши ENTER. |
Изменение контрастности
Значение параметров
Рисунок 3.57 – Изменение контрастности
Таблица 3.29
Индикация |
Описание |
Contrast |

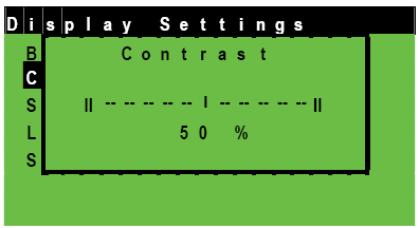

Вход в режим изменения контрастности дисплея осуществляется нажатием клавиши ENTER при выделенном заголовке подменю CONTRAST. После этого появится окно с индикатором настройки. Используя клавиши курсора «►» или «◄», установить необходимую контрастность дисплея. Цифровое значение параметра индицируется в нижней области окна в процентах. Окно исчезает через 5 с или после нажатия клавиши ENTER. |
Установка времени включения заставки
Значение параметров
Рисунок 3.58 – Установка времени включения заставки
Таблица 3.30
Индикация |
Описание |
Screen Saver |

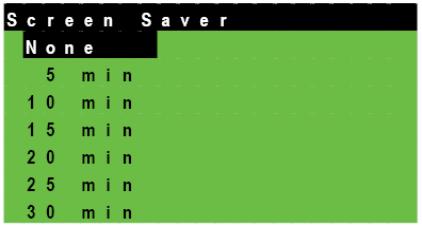

Значения времени включения заставки показаны как перечисление типовых значений в минутах. Возможно выбрать значение времени от пяти до тридцати минут, или пункт None, чтобы блокировать включение заставки. |
Загрузка значений «по умолчанию»
Значение параметров
Рисунок 3.59 – Загрузка значений «по умолчанию»
Таблица 3.31
Индикация |
Описание |
Load defaults |

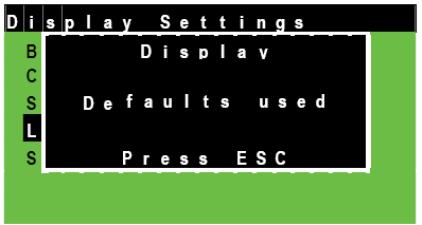

Вход в режим загрузки значений «по умолчанию» осуществляется нажатием клавиши ENTER при выделенном заголовке подменю LOAD DEFAULTS. После окончания загрузки значений появляется окно, показанное на рисунке 3.59. |
Сохранение измененных параметров
Значение параметров

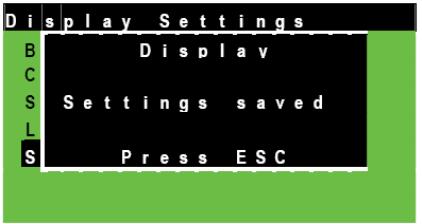

Рисунок 3.60 – Сохранение измененных параметров
Таблица 3.32
Индикация |
Описание |
Save settings |
Измененные значения яркости, контрастности, и времени включения заставки могут быть сохранены. Вход в режим сохранения измененных параметров осуществляется нажатием клавиши ENTER при выделенном заголовке подменю SAVE SETTINGS. После окончания сохранения значений появляется окно, показанное на рисунке 3.60. |
3.5 Режим дистанционного управления (Дистанционный режим)
3.5.1 Контроль и управление радиосредствами по ЛВС

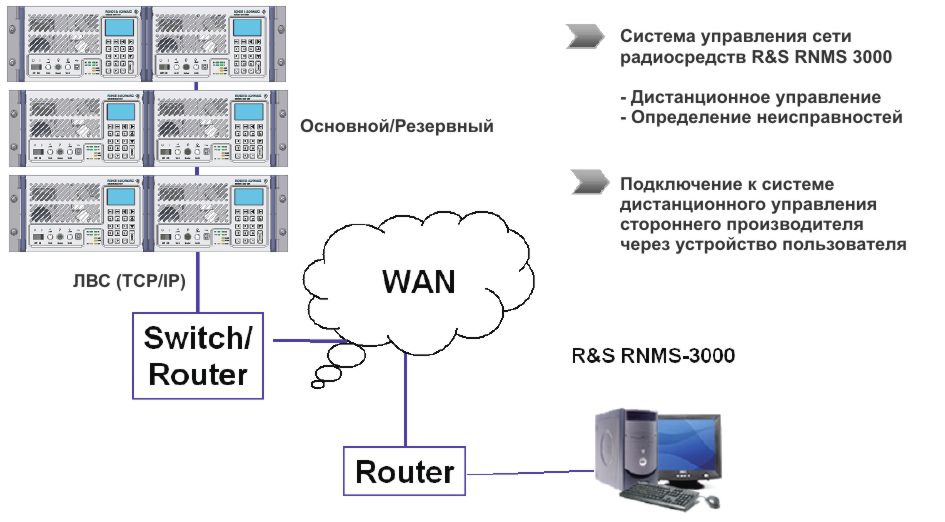

Рисунок 3.61 – Управление радиосредствами по ЛВС
Примечание – Дистанционное управление и особенности поиска неисправностей приемопередатчика основаны на типовых пользовательских системах. Для детального описания команд дистанционного управления, см. п.6.3.
3.5.2 Управление радиосредствами по стыку RS485
Управление по RS485
Приемопередатчик поддерживает дистанционное управление через последовательный линейный интерфейс RS485. На одну шину RS485 могут быть подключены не более восьми устройств. Для управления объединенными устройствами к шине должен быть дополнительно подключен один RC клиент. Приемопередатчик не поддерживает конфигурации шины RS485 с количеством RC клиентов более одного.

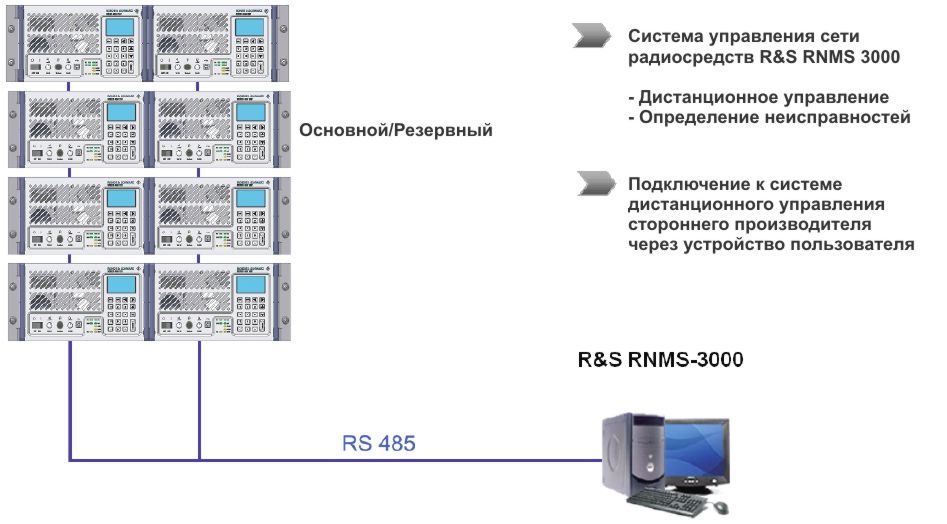

Рисунок 3.62 – Управление радиосредствами по стыку RS485
Примечание – Дистанционное управление и особенности поиска неисправностей приемопередатчика основаны на типовых клиентских системах. Для детального описания команд дистанционного управления, см. п.6.3.
Рисунок 3.63 – Конфигурация шины RS485
3.6 Работа в режиме резервирования основной/резервный (1:1)
3.6.1 Основные требования
В этой главе представлена информация о подключении и конфигурации пары радиосредств для работы в режиме автоматического резервирования основной/резервный. Для обеспечения корректной работы радиосредств в режиме автоматического резервирования 1:1 необходимо выполнение следующих условий:
1 Перекрестное соединение выходов обобщенного сигнала исправности (TEST-OC) и входов «*OFF» (X10 или X5 приемопередатчика) двух радиосредств при использовании кабельного соединения, показанного на рисунке 3.64.
2 Использование служебного ПК с установленным ПО ZS4200 для конфигурации одного из этих двух устройств как «Main» (Основное) (A=0) и другого как «Standby» (Резервное) (B=1).
С помощью ZS4200 должна быть произведена также конфигурация сообщения об аварии NOGO.
3 В местном режиме или через систему дистанционного управления в радиосредствах, работающих в режиме с резервированием, должны быть установлены следующие параметры.
Оба радиосредства (в приемопередатчике четыре модуля – два передающих модуля TX и два приемных модуля RX) должны быть установлены в режим «AUTO» с помощью команды «MS_AC» от системы дистанционного управления или установки режима «Аctivation» в состояние ON в местном режиме (см. рисунок 3.67).
После перехода из местного в дистанционный режим управления радиосредство автоматически переключит режим «Аctivation» в состояние «AUTO» и будет готово к переключению основной/резервный (см. рисунок 3.68). В этом случае вход «*OFF» будет активизирован (X5.7 на приемопередатчике).
Примечание – Если одно радио включено в местном режиме, а другое – в дистанционном режиме, то активным является радиосредство, которое находится в местном режиме, второе является неактивным. Состояние пары радиосредств активно/неактивно остается даже после перехода из местного режима в дистанционный. Возможность переключения основной/резервный пары радиосредств будет работать в дистанционном или неуправляемом режимах.

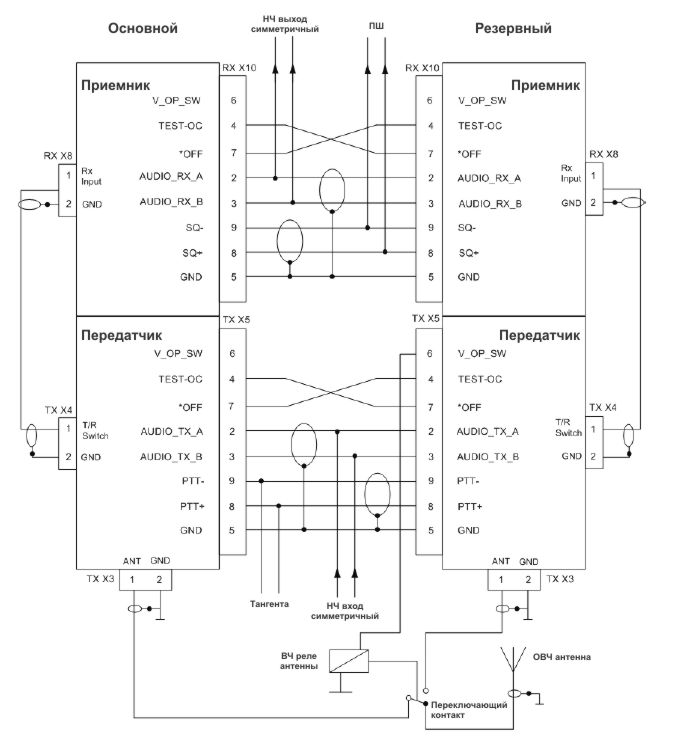

Рисунок 3.64 – Подключение приемопередатчиков основной/резервный
