3.4.7.5.2 Меню rx cbit status (Состояние cbit приемника)
Значение параметров

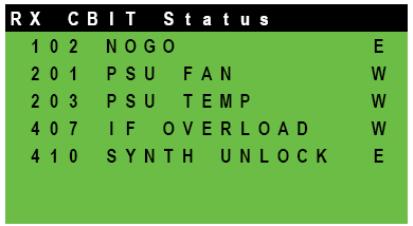

Рисунок 3.41 – Меню RX CBIT STATUS
Таблица 3.16
Индикация (код ошибки) |
Статус |
Описание |
RX CBIT Status |
|
Название меню |
102 NOGO |
ERROR (Ошибка) |
Общая авария радиосредства; есть по крайней мере одно сообщение об ошибке CBIT |
201 PSU FAN |
WARNING (Предупреждение) |
Низкая скорость вращения вентилятора блока питания. |
203 PSU TEMP |
WARNING (Предупреждение) |
Повышенная температура на плате PSU (блока питания) |
407 IF OVERLOAD |
WARNING (Предупреждение) |
Перегрузка сигнала в секции промежуточной частоты |
410 SYNTH UNLOCK |
ERROR (Ошибка) |
Разомкнута петля фазовой автоподстройки синтезатора приемного модуля |
Примечание: Для определения неисправности по детальному описанию сообщений CBIT см. п.4.2.
3.4.7.6 Меню INVENTORY (Состав)
3.4.7.6.1 Меню INVENTORY XU4200
Значение параметров

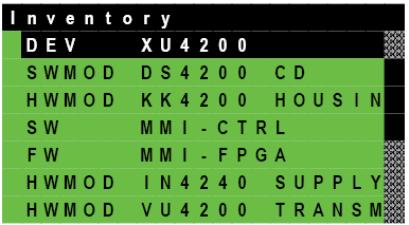

Рисунок 3.42 – Меню INVENTORY
Таблица 3.17
Индикация |
Описание |
Inventory |
Название меню |
DEV XU4200 |
Подменю отображения параметров идентификации радиосредства |
SWMOD DS4200 CD |
Подменю отображения установленного пакет программ (версия) |
HWMOD KK4200 HOUSIN |
Подменю отображения установленных модулей оборудования |
SW MMI-CTRL |
Подменю отображения установленных компонентов ПО |
FW MMI-FPGA |
Подменю отображения установленных микропрограммных компонентов |
HWMOD IN4240 SUPPLY |
Подменю отображения установленных модулей оборудования |
HWMOD VU4200 TRANSM |
Подменю отображения установленных модулей оборудования |
«Полоса прокрутки» справа |
Признак наличия дальнейшей информации |
Формат отображения информации (параметры идентификации)
Значение параметров

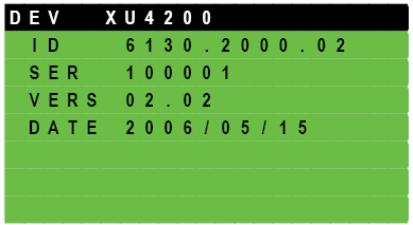

Рисунок 3.43 – Меню DEV XU4200
Таблица 3.18
Индикация |
Значение |
Описание |
DEV XU4200 |
|
Обозначение устройства (оборудования, программного обеспечения или микропрограммных компонентов) |
ID |
6130.2000.02 |
Идентификационный номер |
SER |
100001 |
Заводской номер |
VERS |
02.02 |
Номер версии |
DATE |
2006/05/15 |
Дата изготовления |
3.4.7.7 Меню CONFIGURATION (Конфигурация)
Значение параметров

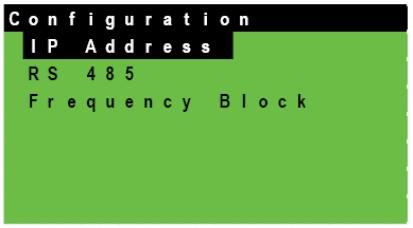

Рисунок 3.46 – Меню CONFIGURATION
Таблица 3.19
Индикация |
Описание |
Configuration |
Название меню |
IP-Address |
Подменю отображения сетевых параметров см. пп.3.4.7.7.1. |
RS485 |
Подменю отображения параметров последовательного интерфейса см. пп.3.4.7.7.2. |
Frequency Block |
Подменю отображения блокированных частотных диапазонов см. пп.3.4.7.7.3. |
3.4.7.7.1 Меню IP ADDRESS (IP-адрес)
Значение параметров

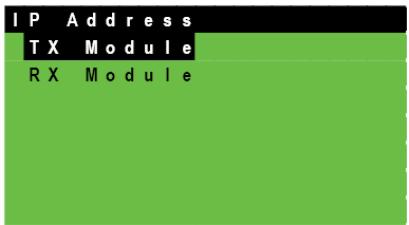

Рисунок 3.47 – Меню IP ADDRESS
Таблица 3.20
Индикация |
Описание |
IP-Address |
Название меню |
TX Module |
Подменю отображения сетевых параметров передатчика |
RX Module |
Подменю отображения сетевых параметров приемника |
Формат отображения информации (конфигурация)
Значение параметров: TX module

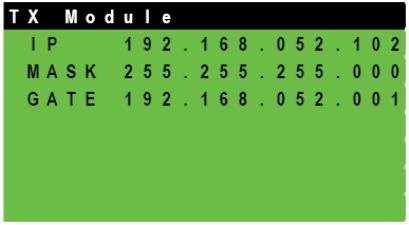

Рисунок 3.48 – Меню IP ADDRESS: формат отображения информации – TX module
Таблица 3.21
Индикация |
Значение |
Описание |
TX Module |
|
Сетевые параметры модуля |
IP |
192.168.052.102 |
IP-адрес (в этом примере адрес по умолчанию) |
MASK |
255.255.255.000 |
Адрес маски (Mask address) |
GATE |
192.168.052.001 |
Адрес шлюза (Gate address) |
Значение параметров: RX module

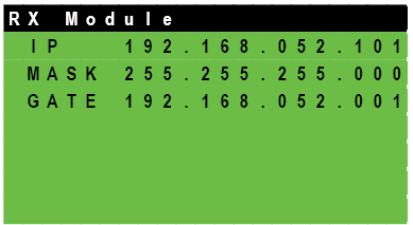

Рисунок 3.49 – Меню IP ADDRESS: формат отображения информации – RX module
Таблица 3.22
Индикация |
Значение |
Описание |
RX Module |
|
Сетевые параметры модуля |
IP |
192.168.052.101 |
IP-адрес (в этом примере адрес по умолчанию) |
MASK |
255.255.255.000 |
Адрес маски (Mask address) |
GATE |
192.168.052.001 |
Адрес шлюза (Gate address) |
