3.4.7.4.1 Меню tx parameter (Параметры передатчика)

Индикация

Значение

Описание

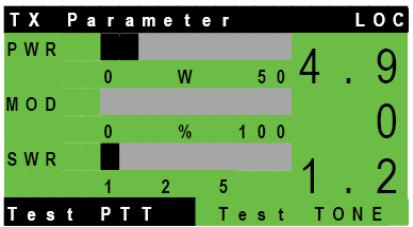

TX Parameter LOC

Название меню

PWR

4.9 W

Индикация выходной ВЧ мощности в виде линейчатой диаграммы и числового значения (с точностью 0,1 при мощности до 9.9 Вт; с точностью до 1 при значении мощности от 10 Вт).

MOD

0 %

Индикация глубины модуляции для АМ в виде линейчатой диаграммы и числового значения.

SWR

1.2

Индикация согласования с антенной в виде линейчатой диаграммы и числового значения (оптимальное значение VSWR=1; при рассогласовании значение индицируется в диапазоне от 1 до 26).

Test PTT

Проверка режима «Излучение».

Передатчик может быть включен в режим излучения немодулированной несущей по нажатию клавиши ENTER.

Test TONE

Проверка режима «Излучение» с тоном.

Передатчик может быть включен в режим излучения с модуляцией тональным сигналом F=1 кГц и m=90 % по нажатию клавиши ENTER.

Примечание – Передатчик будет находиться в режиме «Излучение» до тех пор, пока нажата клавиша ENTER, или пока таймер режима контроля времени излучения не выключит передачу.

Индикация

Значение

Описание

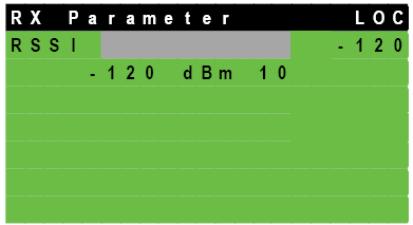

RX Parameter LOC

Название меню

RSSI

-120 dBm

Индикация мощности принимаемого сигнала в виде линейчатой диаграммы и числового значения.

В данном примере принимаемый ВЧ сигнал отсутствует.

Индикация

Значение

Описание

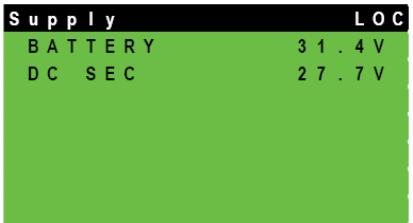

Supply

Название меню

BATTERY

+31.4 V

Индикация напряжения сети постоянного тока

DC SEC

+27.7 V

Индикация вторичного напряжения от блока питания

Индикация

Значение

Описание

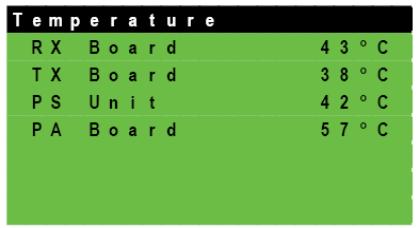

Temperature

Название меню

RX Board

+43 °C

Индикация температуры платы приемника A3

ТX Board

+38 °C

Индикация температуры платы передатчика A1

PS Unit

+42 °C

Индикация температуры блока питания

PA Board

+57 °C

Индикация температуры платы усилителя мощности A4

Индикация

Значение

Описание

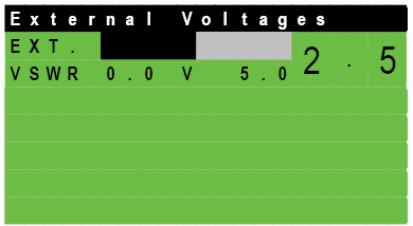

External Voltages

Название меню

EXT VSWR

2.5

Внешнее напряжение Ext. VSWR на разъеме X7.8

Индикация

Описание

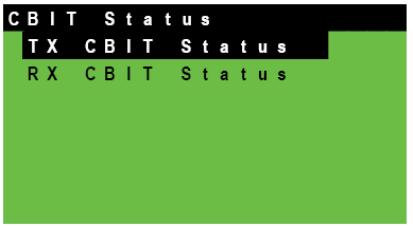

CBIT Status

Название меню

TX CBIT Status

Подменю индикации сообщений CBIT передатчика

RX CBIT Status

Подменю индикации сообщений CBIT приемника

Индикация

(код ошибки)

Статус

Описание

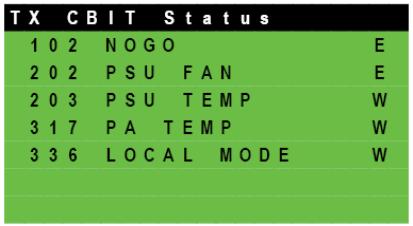

TX CBIT Status

Название меню

102 NOGO

ERROR

(Ошибка)

Общая авария радиосредства; есть по крайней мере одно сообщение об ошибке CBIT

202 PSU FAN

ERROR

(Ошибка)

Не вращается вентилятор блока питания.

203 PSU TEMP

WARNING

(Предупреждение)

Повышенная температура на плате PSU (блока питания)

317 PA TEMP

WARNING

(Предупреждение)

Повышенная температура на плате PA (усилителя мощности)

336 LOCAL MODE

WARNING

(Предупреждение)

В случае необходимости, переход в местный режим может быть сохранен как сообщение CBIT и событие. Однако, эта функция должна сначала сконфигурирована через сервисный ПК. В этом случае несанкционированный переход в местный режим может тогда быть обнаружен и передан системе дистанционного управления как предупреждение.
