3.4.3.4 Окно главного меню
Индикация меню установок
Во время установки параметров с помощью меню, на ЖК дисплее отображается название соответствующего меню и его функции.
Рисунок 3.17 – Окно главного меню
Меню Operation (Работа)
Меню для работы и предварительных установок в ручном режиме см. пп.3.4.7.2.
Меню Time/Date (Время/Дата)
Меню для индикации и установки времени и даты в радиосредстве см. пп.3.4.7.3.
Меню Measurement (Измерение)
Меню отображает результаты измерения параметров передатчика, параметров приемника, напряжения питания и рабочую температуру модулей радиосредства см. пп.3.4.7.4
Меню CBIT status (Состояние CBIT)
Меню отображает результаты проведения непрерывного встроенного теста (CBIT) в виде сообщений об ошибке см. пп.3.4.7.5.
Меню Inventory (Состав)
Меню предоставляет информацию об установленном оборудовании и версиях программного обеспечения см. пп.3.4.7.6.
Меню Configuration (Конфигурация)
Меню предоставляет информацию о параметрах конфигурации радиосредства см. пп.3.4.7.7.
3.4.3.5 Параметры настройки дисплея
Настройка яркости и контрастности
Для ЖК дисплея передней панели можно регулировать яркость и контраст. Для этого в любом меню необходимо нажать клавишу курсора «►» или «◄» и удерживать ее в течение приблизительно 1 с. Появится окно с индикатором настройки параметра в виде сдвигающейся полоски. Используя клавиши курсора «►» или «◄», увеличить или уменьшить значение яркости соответственно. Приблизительно после 3 с бездеятельности, или после нажатия клавиши ENTER, окно исчезнет . На рисунке ниже показано окно изменения яркости в стандартном экране.
Переход к окну изменения контрастности осуществляется нажатием на клавиши курсора «▼» или «▲». Например, если, находясь в окне изменения яркости, нажать клавишу курсора «▼», будет вызвано окно изменения контрастности.

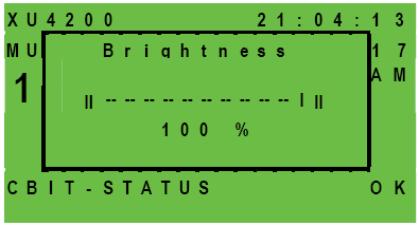

Рисунок 3.18 – Окно изменения яркости XU4200

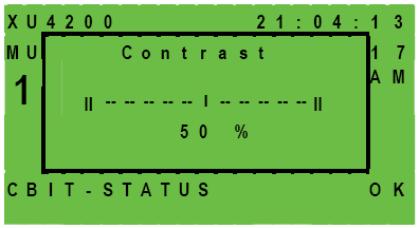

Рисунок 3.19 – Окно изменения контрастности XU4200
3.4.4 Светодиодная индикация
Индикация состояния
Светодиоды на передней панели радиосредства индицируют состояние различных параметров и режимов работы.

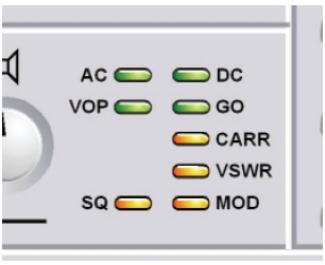

Рисунок 3.20 – Светодиодные индикаторы
Значение светодиодов приведены в таблице 3.4.
Таблица 3.4
Светодиод |
Цвет |
Значение |
AC |
Зеленый |
Напряжение сети переменного тока подключено |
DC |
Зеленый |
Напряжение сети постоянного тока подключено |
VOP |
Зеленый |
Рабочее напряжение в норме, радиосредство активно |
GO |
Зеленый |
Нет ошибок, нет предупреждений NOGO, выходной сигнал TEST_OC = «корпус» |
CARR |
Желтый |
На ВЧ выходе есть несущая мощностью > 500 мВт |
VSWR |
Желтый |
КСВН на ВЧ выходе > 2 |
MOD |
Желтый |
Выходной ВЧ сигнал передатчика промодулирован (m>30 % АМ) |
SQ |
Желтый |
Прием сигнала, индикатор срабатывания ПШ |
3.4.5 Вызов и смена меню
Введение
Управление приемопередатчиком осуществляется через систему меню. После нажатия клавиши MENU на дисплей будет выведен перечень всех доступных пунктов меню. В зависимости от выбранного пункта меню, будут показаны различные режимы работы радиостанции.
Вызов главного меню
1 Нажать клавишу MENU.
Примечание – Нажатие на клавишу MENU всегда обеспечивает переход непосредственно к главному меню.

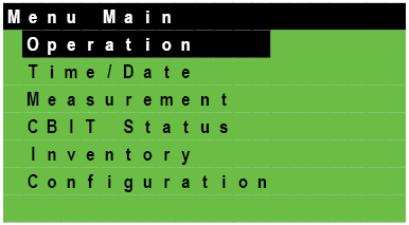

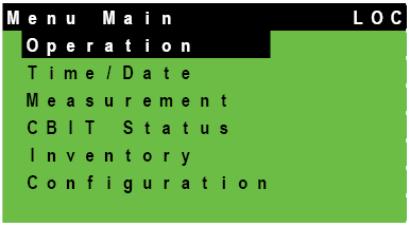

Рисунок 3.21 – Главное меню
Примечание – Если нажата клавиша LOC, в каждом меню будет присутствовать индикация LOC.
Вызов подменю
2 Используя клавишу курсора «▼» или «▲», выбрать требуемый пункт меню, например CBIT Status. Выбранный пункт меню будет обозначен инверсным выделением.
3 Нажать клавишу ENTER. Появятся подменю TX CBIT Status и RX CBIT Status.
4 Используя клавишу курсора «▼» или «▲», выбрать требуемое подменю, например TX CBIT Status. Выбранное подменю будет обозначено инверсным выделением.
5. Нажать клавишу ENTER. Подменю будет открыто и показаны сообщения CBIT о состоянии модуля передатчика радиосредства.

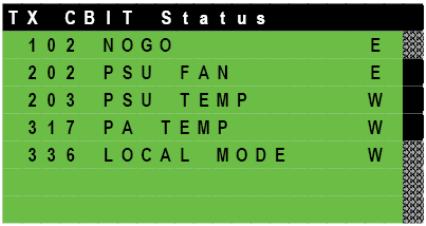

Рисунок 3.22 – Подменю TX CBIT Status
Примечание – Полоса прокрутки справа означает, что на дисплей выведены не все сообщения CBIT, посмотреть дальнейшие сообщения можно при использовании клавиш курсора «▲» или «▼».
Выход из подменю
6 Нажать клавишу ESC. Будет осуществлен выход из подменю (возврат к предыдущему меню).
3.4.6 Установка параметров
Примечание – Все установки и изменения параметров могут производиться только в режиме местного управления. Для перехода в местный режим необходимо нажать клавишу LOC. В правом верхнем углу ЖК дисплея появится индикация LOC и будет присутствовать в каждом меню.
Возможные методы установки параметров
Параметры радиосредства могут быть установлены различными способами:
прямое включение режима работы радиостанции;
переключение параметра;
выбор параметра;
ввод числовых параметров.
Для выбора и ввода параметров в радиосредство может использоваться клавиатура.
3.4.6.1 Прямое включение режима работы радиостанции
Введение
После выбора требуемого меню, на дисплее будут показаны различные режимы работы радиостанции. Выбранный режим работы радиостанции активируется непосредственно после нажатия клавиши ENTER.
Пример: Тест передатчика в режиме излучения с модуляцией
1 Нажать клавишу MENU.
2 Используя клавишу курсора «▼» или «▲», выбрать подменю MEASUREMENT (Измерения).
3 Нажать клавишу ENTER. Подменю откроется.
4 Используя клавишу курсора «▼» или «▲», выбрать подменю TX PARAMETER (параметры передатчика).
5 Нажать клавишу ENTER. Подменю откроется.
6 Используя клавишу курсора «►» или «◄», выбрать режим TEST TONE.

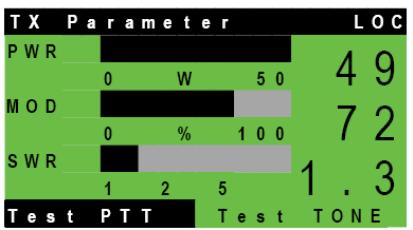

Рисунок 3.23 – Прямое включение тестового излучения радиостанции
7 Нажать клавишу ENTER. Тест будет активирован. Передатчик будет включен в тестовый режим излучения с модуляцией 90 % тоном 1 кГц.
Примечание – Передатчик будет находится в режиме "излучение" до тех пор, пока нажата клавиша ENTER или пока таймер режима контроля времени излучения не выключит передачу.
3.4.6.2 Переключение параметра
Введение
После выбора требуемого меню, на дисплее будут показаны различные режимы работы радиостанции. Некоторые режимы работы радиостанции могут быть включены или выключены нажатием клавиши ENTER (переключение).
Пример: Переключение активации радиосредства
1 Нажать клавишу MENU. Будет выделено подменю OPERATION.
2 Нажать клавишу ENTER. Будет открыто подменю OPERATION и показаны режимы работы радиостанции. Курсор установлен на строку ACTIVATION.
3 Нажать клавишу ENTER. Режим активации будет выключен.
4 Снова нажать клавишу ENTER. Режим активации будет включен.

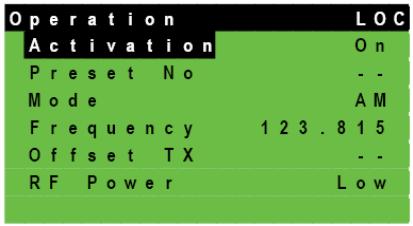

Рисунок 3.24 – Переключение параметра
3.4.6.3 Выбор параметра
Введение
После выбора требуемого меню, на дисплее будут показаны различные режимы работы радиостанции. Некоторые параметры имеют дальнейшее подменю, из которого может быть выбрано значение после нажатия клавиши ENTER.
Пример: Выбор мощности передачи
1 Нажать клавишу MENU. Будет выделено подменю OPERATION.
2 Нажать клавишу ENTER. Курсор установлен на строку ACTIVATION.
3 Используя клавишу курсора «▼» или «▲», переместить курсор на строку подменю RF POWER.
4 Нажать клавишу ENTER. Будет открыто меню выбора. Курсор укажет на текущую установку.
5 Используя клавишу курсора «▼» или «▲», выберите требуемое значение, например, NORMAL.
6 Нажать клавишу ENTER. Меню выбора будет закрыто и установлено выбранное значение.

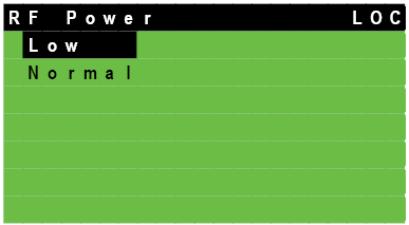

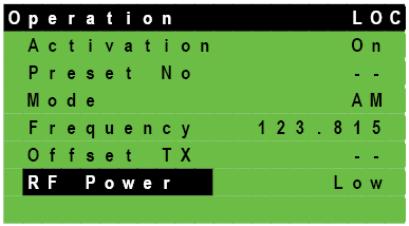

Рисунок 3.25 – Выбор параметра
3.4.6.4 Ввод числовых параметров
3.4.6.4.1 Ввод числовых параметров
Введение
Числовые параметры могут вводиться в с помощью числовых клавиш и клавиш курсора «►» и «◄».
Значение параметра может быть введено непосредственно с числовой клавиатуры. Ввод начинается с первой позиции значения. После ввода каждой цифры курсор переходит к следующей позиции. После введения последней цифры, курсор останется на этой позиции. Для принятия нового значения нужно нажать клавишу ENTER. Система автоматически проверит принятое значение на правильность ввода и совместимость.
Пример XU4200
1 Нажать клавишу MENU. Будет выделено подменю OPERATION.
2 Нажать клавишу ENTER. Курсор установлен на строку ACTIVATION.
3 Используя клавишу курсора «▼» или «▲», выберите параметр FREQUENCY.
4 Нажать клавишу ENTER. Активируется режим ввода цифр. Курсор расположен в первой позиции.
Ввод нового значения
5 Изменить старое значение при помощи числовых клавиш, например 117,675 МГц.

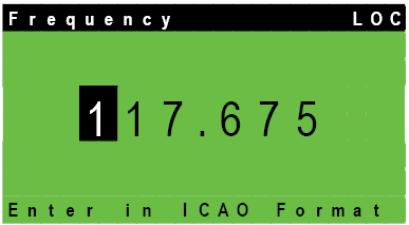

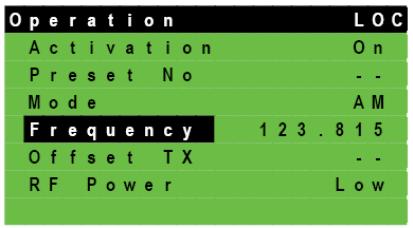

Рисунок 3.26 – Ввод частоты
Примечание – При вводе нового значения можно пропускать цифры, которые не нужно изменять, для этого используются клавиши курсора «►» или «◄».
Окончание ввода значения
6 Нажать клавишу ENTER. Осуществляется выход из режима ввода цифр и принимается новое значение.
Ввод некорректного параметра
Если новое значение будет вне разрешенного диапазона, то параметр не будет изменен. Будет сохранено предыдущее значение.
3.4.7 Описание меню и функций
3.4.7.1 Меню MAIN (Главное меню)
Содержание меню

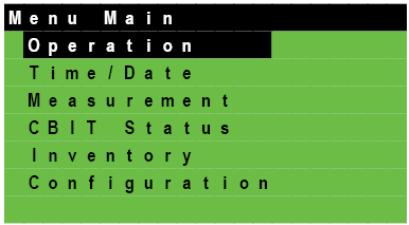

Рисунок 3.28 Меню MAIN
Меню Operation (Работа)
Меню для работы и предварительных установок в ручном режиме см. пп.3.4.7.2.
Меню Time/Date (Время/Дата)
Меню для индикации и установки времени и даты в радиосредстве см. пп.3.4.7.3.
Меню Measurement (Измерение)
Меню отображает результаты измерения параметров передатчика, параметров приемника, напряжения питания и рабочую температуру модулей радиосредства см. пп.3.4.7.4.
Меню CBIT status (Состояние CBIT)
Меню отображает результаты проведения непрерывного встроенного теста (CBIT) в виде сообщений об ошибке см. пп.3.4.7.5.
Меню Inventory (Состав)
Меню предоставляет информацию об установленном оборудовании и версиях программного обеспечения см. пп.3.4.7.6.
Меню Configuration (Конфигурация)
Меню предоставляет информацию о параметрах конфигурации радиосредства см. пп.3.4.7.7.
3.4.7.2 Меню OPERATION (Работа)
3.4.7.2.1 Меню OPERATION XU4200
Значение пунктов меню

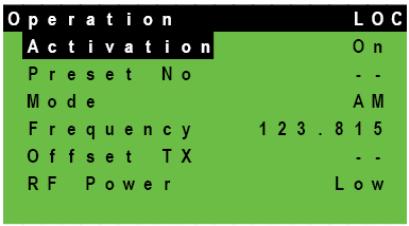

Рисунок 3.29 – Меню OPERATION
Таблица 3.5
Индикация |
Значение |
Описание |
Operation (Работа) |
- |
Название меню |
Activation (Активация) |
On |
On: Радио активно (возможно только в местном режиме) Auto: Активация от входного сигнала «*OFF», см. пп.6.2.5 и 6.2.10 (возможно только в дистанционном режиме) Off: Радио является неактивным (поддерживается в местном и дистанционном режиме) Когда радиосредство переводят в местный режим, установка «Auto» автоматически изменяется на «On», что активизирует радиосредство в местном режиме. |
Preset No (страница предварительных установок) |
- - |
В этом примере показано, что страница предварительных установок не выбрана, или какой-либо параметр (частота, шаг сетки частот, смещение несущей) был изменен вручную. В обоих случаях появляется индикация «--». В режиме предварительных установок номер выбранной в настоящее время страницы предварительных установок индицируется в диапазоне от 1 до 200. |
Mode (Режим модуляции) |
АМ |
Режим AM/ACARS |
Продолжение таблицы 3.5
Индикация |
Значение |
Описание |
Frequency (Частота) |
123.815 |
Значение частоты в формате ICAO. В этом примере радиосредство работает с сеткой частот 8,33 кГц на частоте 123.816666 МГц. Ввод числовых значений по ICAO: 118-136.991 МГц с сеткой частот 8,33 кГц 118-136.991 МГц с сеткой частот 25 кГц Примечание – Соответствие обозначения каналов ICAO значению частоты см. таблицу 3.6. |
Offset TX (Смещение несущей частоты передатчика) |
-- |
Режим смещения несущей частоты передатчика не предназначен для работы с сеткой частот 8,33 кГц. Индикация на радиосредстве «--». Ввод и изменение значения смещения несущей частоты передатчика возможен при работе с сеткой частот 25 кГц. Значение смещения выбирается из номиналов, указанных в базе данных радиосредства. В зависимости от того, установлено ли смещение несущей передатчика при конфигурации с сервисного ПК (см. п.3.3), возможны следующие значения:
|
RF Power (ВЧ мощность) |
Low |
Уровень выходной ВЧ мощности передатчика, установлен низкий уровень (Low). Могут быть выбраны следующие уровни мощности:
Значения 5 Вт (Low) и 50 (Normal) Вт являются заводскими установками по умолчанию. Они могут быть изменены при конфигурации со служебного ПК (см. п.3.3). |
Таблица 3.6 – Соответствие каналов ICAO значению частоты
Частота (МГц) |
Шаг сетки частот (кГц) |
Канал |
118.0000 |
25 |
118.000 |
118.0000 |
8.33 |
118.005 |
118.0083 |
8.33 |
118.010 |
118.0167 |
8.33 |
118.015 |
118.0250 |
25 |
118.025 |
118.0250 |
8.33 |
118.030 |
118.0333 |
8.33 |
118.035 |
118.0417 |
8.33 |
118.040 |
118.0500 |
25 |
118.050 |
118.0500 |
8.33 |
118.055 |
118.0583 |
8.33 |
118.060 |
118.0667 |
8.33 |
118.065 |
118.0750 |
25 |
118.075 |
118.0750 |
8.33 |
118.080 |
118.0833 |
8.33 |
118.085 |
118.0917 |
8.33 |
118.090 |
118.1000 |
25 |
118.100 |
3.4.7.3 Меню TIME/DATE (ВРЕМЯ/ДАТА)
Значение параметров

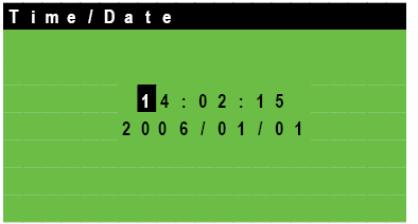

Рисунок 3.32 – Меню TIME/DATE
Таблица 3.7
Индикация |
Значение |
Описание |
Time/Date (Время/Дата) |
- |
Название меню |
Time (Время) |
14:02:15 |
Индикация и установка времени (Час: Мин: Сек) |
Date (Дата) |
2006/01/01 |
Индикация и установка даты (Год/Месяц/Число) |
Примечание – Для установки времени и даты нужно выбрать требуемую цифру с помощью клавиш курсора и изменить старое значение, используя числовые клавиши.
3.4.7.4 Меню MEASUREMENT (ИЗМЕРЕНИЯ)
Значение параметров

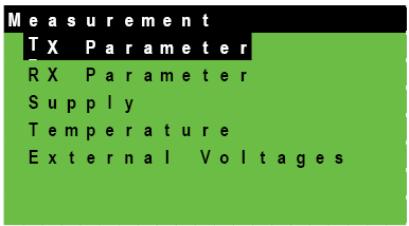

Рисунок 3.33 – Меню MEASUREMENT
Таблица 3.8
Индикация |
Описание |
Measurement (Измерение) |
Название меню |
TX Parameter (Параметры передатчика) |
Подменю индикации параметров передатчика (см. пп.3.4.7.4.1) |
RX Parameter (Параметры приемника) |
Подменю индикации параметров приемника (см. пп.3.4.7.4.2) |
Supply (Блок питания) |
Подменю индикации напряжение блока питания (см. пп.3.4.7.4.3) |
Temperature (Температура) |
Подменю индикации рабочей температуры (см. пп.3.4.7.4.4) |
External Voltages (Внешние напряжения) |
Подменю индикации значений внешних напряжений (см. пп.3.4.7.4.5) |
