3.3.3 Варианты конфигурации встроенной системы контроля cbit

Варианты конфигурации параметров CBIT показаны в таблице 3.2.

Таблица 3.2

Функция	Disabled (Отключено)	Warning (Предупреждение)	NoGo (Авария)
Предупреждение о переходе в местный режим (Local Mode Warning)	×	×
Предупреждение о подключении по USB (USB Connect Warning)	×	×
Предупреждение о внешнем КСВН (External VSWR Warning)	×	×
Контроль напряжения сети постоянного тока (DC-Battery Supervision)	×	×	×
Контроль напряжения сети переменного тока (AC-Main Supervision)	×	×	×
Предупреждение о низкой мощности передатчика (TX Power Low Warning)		×	×
Предупреждение о КСВН (VSWR Warning)		×	×
Предупреждение вентилятора источника питания (PSU Fan Warning)		×	×
Предупреждение главного вентилятора (Main Fan Warning)		×	×
Предупреждение о неактивном режиме (Inactive Warning)	×	×
Предупреждение внешнего сигнала (User Contact Warning)	×	×

3.4 Режим местного управления (местный режим)

Примечание: Если радиосредство находится в режиме местного управления (LOC), то команды дистанционного управления исполняться не будут. Местный режим имеет самый высокий приоритет и прерывает установленные сеансы связи для выполнения команд дистанционного управления. В местном режиме параметры радиосредства могут только дистанционно контролироваться (режим мониторинга).

В режиме местного управления к радиосредству можно подключить гарнитуру и вывести передатчик в режим «Излучение», нажав кнопку «Тангента».

В режиме приема выходной НЧ сигнал приемника всегда можно проконтролировать с передней панели. Это обеспечивается с помощью встроенного громкоговорителя и подключением гарнитуры или головных телефонов к НЧ разъему.

Уровень громкости громкоговорителя или на НЧ разъеме устанавливается соответствующим регулятором.

Все параметры и результаты измерений радиосредства могут быть просмотрены на дисплее передней панели в местном режиме и дистанционно.

3.4.1 Общие положения

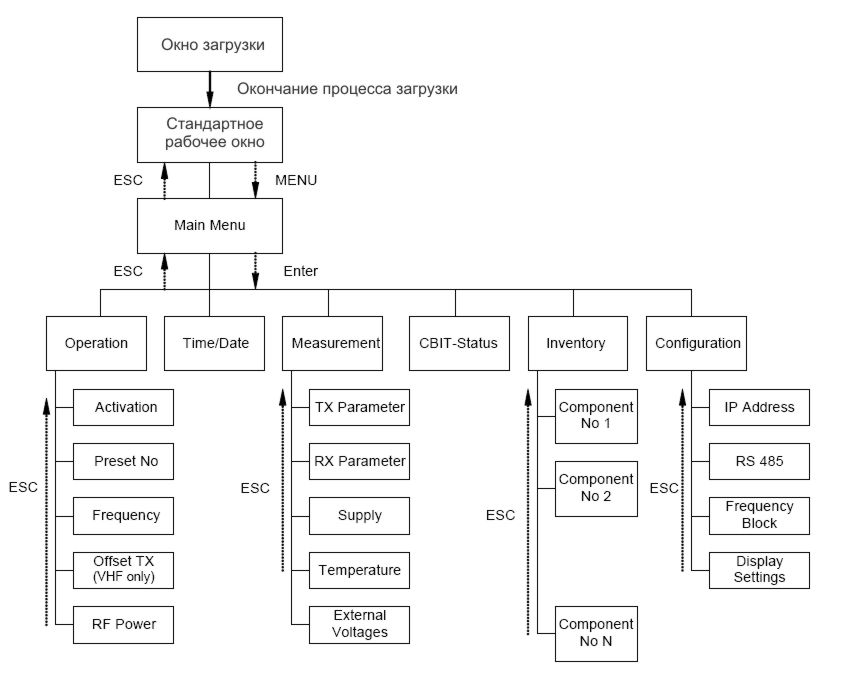

Рисунок 3.11 – Дерево меню

Меню управления и контроля

Приемопередатчик управляется с помощью клавиатуры путем вызова различных окон меню (см. п.3.4.2).

Кнопка MENU вызывает на дисплей радиосредства главное меню. Из главного меню можно перейти к меню/подменю более низких уровней, для этого используются клавиши курсора и кнопка ENTER. Для возврата к предыдущему меню необходимо нажать кнопку ESC. Переход из главного меню к индикации стандартного рабочего окна осуществляется нажатием на кнопку ESC.

3.4.2 Работа с клавиатурой

Введение

Работа с приемопередатчиком осуществляется через систему оконных меню, переход между окнами и ввод значений производится с помощью клавиатуры. Клавиатура состоит из следующих секций:

• числовые клавиши от «0» до «9»;

• клавиши курсора «▲», «▼», «◄» и «►»;

• клавиша MENU;

• клавиша ENTER;

• клавиша ESC;

• клавиша SQ;

• клавиша LOC.

Рисунок 3.12 – Клавиатура

3.4.2.1 Числовые клавиши

Числовые клавиши от «0» до «9» используются для ввода числовых параметров.

3.4.2.2 Клавиши курсора

Так же как и цифровые клавиши, клавиши курсора используются для ввода параметров, а также для навигации по системе меню.

Клавиши курсора имеют следующие функции:

• клавиши курсора «▼» и «▲» используются для перехода внутри окна меню и выбора необходимого поля;

• клавиши курсора «◄» и «►» используются для перемещения курсора в нужную позицию в пределах выбранной строки текста;

• клавиши курсора «▼» и «▲» уменьшают и увеличивают выбранный параметр радиосредства, если он имеет числовое значение.

3.4.2.3 Клавиша MENU

Нажатие на клавишу MENU вызывает на дисплей радиосредства главное меню.

3.4.2.4 Клавиша ENTER

Клавиша ENTER используется во время навигации в системе меню и для принятия параметров настройки.

Клавиша ENTER имеет следующие функции:

• открытие подменю;

• открытие выбранного поля ввода значений;

• прямой ввод функции или переключение параметра установки;

• подтверждение ввода нового значения параметра.

3.4.2.5 Клавиша ESC

Клавиша ESC используется во время навигации в системе меню и завершения процесса изменения параметров настройки.

Клавиша ESC имеет следующие функции:

• закрытие выбранного подменю;

• закрытие выбранного поля ввода значений;

• отмена ввода нового значения параметра, будет сохранено предыдущее значение;

• инициация сброса параметров радиосредства, если клавиша удерживается в нажатом положении более пяти секунд.

Примечание – Если нажать и удерживать клавишу ESC более 5 с, то радиосредство выполнит полный сброс параметров (холодный старт).

3.4.2.6 Клавиша SQ

При работе в режиме местного управления клавиша SQ позволяет включить или отключить систему подавления шумов в любое время независимо от текущего меню.

3.4.2.7 Клавиша LOC

Функция по радио

Клавиша LOC обеспечивает переключение между местным и дистанционным режимами работы радиосредства в любое время независимо от текущего меню. Местный режим имеет приоритет над доступом в дистанционном режиме, то есть удаленные сеансы управления по Ethernet или RS485 будут автоматически завершены, если перевести радиосредство в местный режим, нажав на клавишу LOC. Если нажать клавишу LOC во второй раз, то местный режим работы будет завершен и радиосредство перейдет в режим дистанционного управления, что позволит повторно начать удаленный сеанс связи с радиосредством.

Деактивация

Вы можете деактивировать клавишу LOC при конфигурации через USB со служебного персонального компьютера. Таким образом, полностью блокируется переход в местный режим (защита от неправильного использования).

Сообщения о работе клавиши

При конфигурации радиосредства со служебного персонального компьютера через USB, можно задать, приводит ли переход в местный режим к формированию сообщения об этом или нет. При включении этой функции нахождение радиосредства в местном режиме будет тогда отражено в статусе CBIT. Кроме того, вход и выход из местного режима будут сохранены в протоколе событий вместе с информацией о времени. Если необходимо, эта информация будет также передаваться системе контроля за неисправностями.

3.4.3 Экран дисплея

3.4.3.1 Окно запуска

Параметры индикации

Окно запуска – автономное окно, содержащее название и тип радиосредства. После прохождения процесса начальной загрузки, приемопередатчик переходит в режим рабочей загрузки (см. пп.3.4.3.2).

Рисунок 3.13 – Логотип серии 4200

3.4.3.2 Окно загрузки

Параметры индикации

Окно загрузки – автономное окно, на котором индицируются полоса прохождения процесса и сообщения загрузки. Полоса прохождения показывает текущее состояние процесса загрузки приемопередатчика.

После окончания загрузки приемопередатчика появляется стандартное рабочее окно (см. п.3.4.3.3).

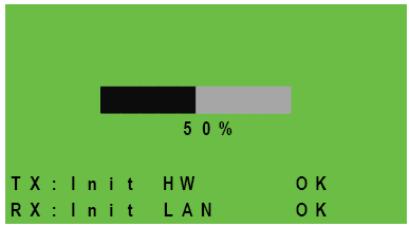

Рисунок 3.14 – Окно загрузки

Ошибка загрузки

В случае возникновения ошибки в процессе загрузки, на дисплее будет выведено сообщение «Boot Error» (Ошибка загрузки). Выключите приемопередатчик, затем включите его. Если ошибка сохраняется, приемопередатчик необходимо передать в сервисный центр для проверки.

3.4.3.3 Стандартное рабочее окно

3.4.3.3.1 Стандартное рабочее окно XU4200

Параметры индикации

В процессе работы радиосредства на ЖК дисплее индицируются основные параметры настройки и сообщения состояния.

Пример XU4200

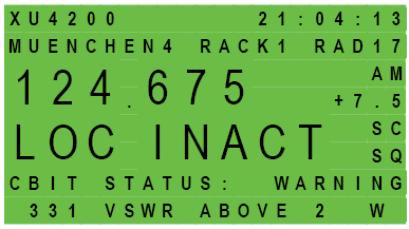

Рисунок 3.15 – Стандартное рабочее окно XU4200

Таблица 3.3

Строка	Индикация	Описание
1	XU4200	Тип радиосредства: приемопередатчик ОВЧ диапазона
	21:04:13	Индикация текущего времени
2	MUENCHEN4 RACK1 RAD17	Информация о размещении, дополнительный текст. Он может быть введен с сервисного ПК по интерфейсу USB (см. п.3.3). Индицируется только первая строка.
3+4	124.675	Частота в формате ICAO. Установлена рабочая частота 124,675 МГц с сеткой частот 25 кГц
	АМ	Режим модуляции AM/ACARS
	+7.5	Смещение несущей частоты передатчика, установлено значение +7.5 кГц
5+6	LOC	Режим местного управления
	INACT	Радио в неактивном состоянии (резерв). Например, радио было переключено в неактивное состояние с помощью команды дистанционного управления.
	SC	Радиосредство сконфигурировано через USB для работы на одиночном канале (одноканальное)
	SQ	Индикация включения ПШ (SQ). Состояние запоминается и будет восстановлено после перезагрузки
7+8	CBIT STATUS: WARNING 331 VSWR ABOVE 2 W	Строка состояния CBIT. В нормальном состоянии (отсутствие неисправностей и предупреждений) индицируется «ОК». В противном случае выводится предупреждение или сообщение об ошибке (если имеется по крайней мере одно сообщение). Если поступают несколько сообщений, они индицируются последовательно одно за другим. Примечание: Буква «W» в конце сообщения означает, что это – предупреждение. Существуют два типа индикации сообщений CBIT: «W» для предупреждения «E» для ошибки
