2.3. Требования к оформлению графической части курсового проекта

  1. Все графические построения (чертежи) необходимо выполнять карандашом в полном соответствии с ГОСТами ЕСКД, т.е. с соблюдением толщины основных и вспомогательных линий чертежа, стандартных чертежных шрифтов, правил нанесения размеров.

  2. Условные обозначения кинематических схем механизмов должны быть изображены в соответствии с требованиями ГОСТ 2.770-78, ГОСТ 2.703-78, ГОСТ 2.721-79.

  3. Все графические построения (планы механизмов, скоростей, ускорений, сил, диаграммы) следует выполняться только в стандартных масштабах.

  4. Диаграммы, изображающие функциональную зависимость переменных величин в системе координат, выполняются согласно ГОСТ 2.319-81. Диаграмма должна иметь наименование, поясняющее изображенную функциональную зависимость. Например, «Диаграмма перемещения ползуна». Оси координат следует выполнять основными линиями и закачивать стрелками. По осям координат должны быть указаны обозначения физических величин и их масштабы. Кривые на графиках также выполняются основными линиями (0,8…1,2 мм). Точки на графике, являющиеся результатом расчетов или графических построений, обозначают кружочками диаметром 1,5...2,0 мм.

  5. Вспомогательные построения должны полностью сохраняться на чертеже.

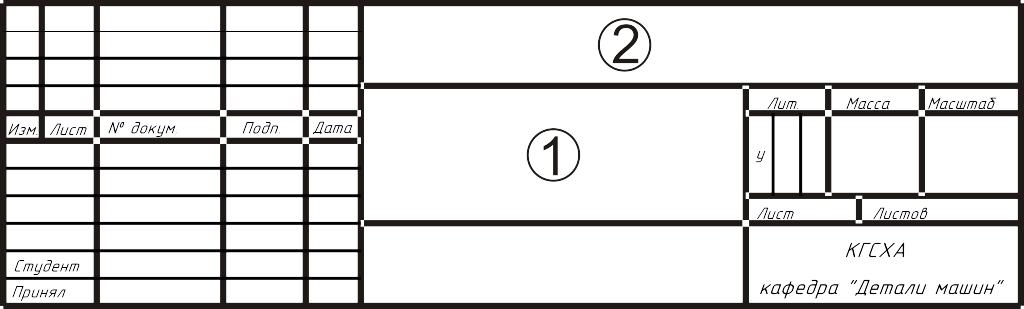

  6. На каждом листе проекта в правом нижнем углу должна быть основная надпись по ГОСТ 2.104-68 (рис. 1)

Рис. 1

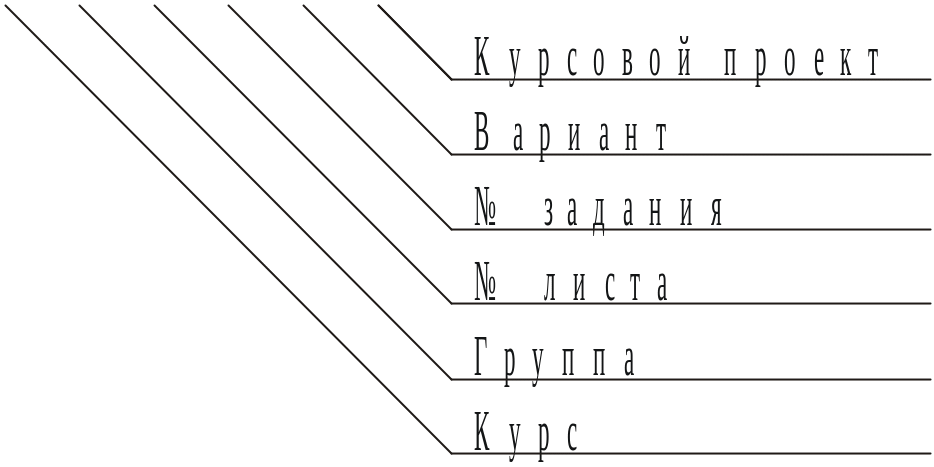

  1. Наименование листа.

  2. Шифр задания а – для студентов заочников, б – для студентов очников:

а) номер зачетной книжки;

б ) М2.01.02.07.03.КП

Расчет зубчатого зацепления (лист 1)

Для зубчатого редуктора определить число зубьев одного из зубчатых колёс, исходя из условия соосности (данное число зубьев не указано в задании).

Условие соосности предполагает такое расположение зубчатых колес, при котором они имеет общую геометрическую ось вращения, чем обеспечивается равенство межцентровых расстояний соответствующих пар зубчатых колёс.

Для планетарного редуктора в частности условие соосности обеспечивает расположение входного и выходного валов на одной геометрической оси.

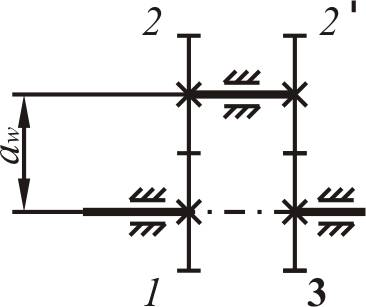

Пример 1 Определить число зубьев колеса 4 для соосной зубчатой передачи, если дано z1=24; z2=48; z3=18 Рис. 2

Рисунок 2

Решение.

Определим межосевое расстояние через радиусы зубчатых колес, затем через диаметры.

, (1)

(2)

Диаметр зубчатого колеса рассчитаем по формуле:

, (3)

где - модуль зубчатого колеса, мм;

- число зубьев.

Тогда исходя из формулы 2 получим

(4)

После сокращения получим

. (5)

Тогда

(6)

Подставим значения чисел зубьев

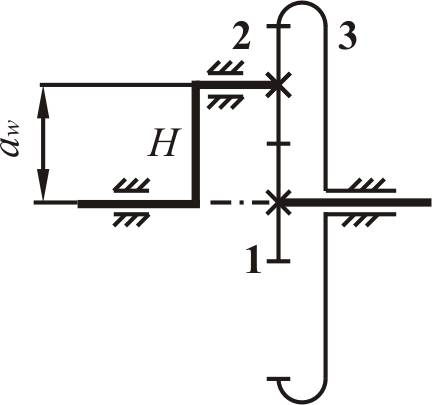

Пример 2 Определить число зубьев колеса 1 соосного планетарного редуктора, если дано z2=12; z3=64 (рис.3)

Рисунок 3

Решение.

Определим межосевое расстояние через радиусы зубчатых колес.

, (7)

Откуда

(8)

или

. (9)

Преобразуем выражение

. (10)

После сокращения получим

. (11)

Подставим значения чисел зубьев

Определить передаточное отношение U редуктора и угловую скорость вращения или числа оборотов выходного вала редуктора.

Рассчитать размеры указанной в задании пары зубчатых колёс в предположении, что они находятся в нормальном эвольвентном зацеплении, когда начальная и делительная окружности колёс совпадают.

Все обозначения основных геометрических параметров зубчатых колес производить в соответствии с ГОСТ 16530-83 «Передачи зубчатые». Общие термины, определения и обозначения".

aw - межосевое расстояние;

r - радиус делительной окружности;

ra - радиус окружности вершин зубьев;

rf - радиус окружности впадин;

rb - радиус основной окружности;

pt - окружной шаг зубьев;

St - окружная толщина зуба;

lt - окружная ширина впадин;

h - высота зуба.

На чертежном листе формата А1 изобразить кинематическую схему редуктора в масштабе, а на большей части листа дать построение картины нормального внешнего зацепления двух зубчатых, колёс с эвольвентным профилем зубьев.

Масштаб построения зубчатого зацепления выбрать таким, чтобы высота зуба на чертеже была не менее 40 - 50 мм. Допускается размещение центров колёс по диагонали листа.

На каждом из колёс должны быть вычерчены по три зуба, причем один из профилей каждого колеса необходимо вычерчивать по правилам построения эвольвенты, а остальные при помощи шаблонов.

Все вспомогательные построения, выполненные в тонких линиях, сохраняются на чертеже вместе с соответствующими буквенными и цифровыми обозначениями. Кроме того, должны быть показаны и обозначены радиусы всех окружностей обоих зубчатых колес.

Профили всех изображенных зубьев, а также практическая линия зацепления ab должны быть очерчены основной линией. Рабочие участки профилей сопряжённых зубьев очерчиваются двойной линией.

Определить коэффициент перекрытия зубчатой передачи по формуле:

(12)

где ab – реальная (с учетом масштаба) длина практической линии зацепления, мм;

рt - окружной шаг зубьев по начальной окружности, мм;

(при нормальном зацеплении начальная и делительная окружность нулевых колес совпадают, поэтому и шаг зубьев по этим окружностям будет одинаков);

- угол зацепления ( ).
