Графы монтажных соединений

Помимо графов для описания принципиальных схем используют графы монтажных соединений. О них будем говорить в разделе разводки цепей. Сейчас отметим их свойства:

1. Графы соединений всегда связны.

2. Графы соединений всегда связны чаще всего не содержат циклов, т.е. являются деревьями. Это связано с тем, что удаление любого ребра в цикле не нарушает электрического соединения. Правда, в монтаже электрокоробок применяются и замкнутые цепочки.

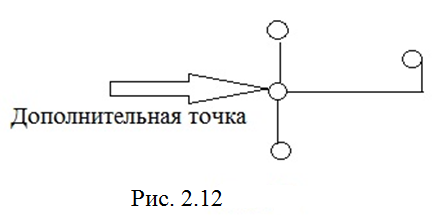

3. П ри печатном монтаже помимо выводов элементов используют дополнительные точки ветвления. Так образуются связи «вывод - проводник», «проводник - вывод», т.е. соединения имеют вид (рис. 2.12):

Такие деревья называются деревьями Штейнера.
