4. Содержание отчета

Отчет по работе должен содержать:

а) наименование работы и цель работы;

б) технические данные электроизмерительных приборов;

в) схему эксперимента с включенными измерительными приборами;

г) таблицы с результатами эксперимента;

д) векторные диаграммы для всех проведенных опытов;

е) вывод о роли нейтрального провода в трехфазной цепи при соединении потребителя по схеме «звезда».

5. Контрольные вопросы

1. Какое соединение называется звездой?

2. Каково соотношение между фазным и линейным напряжениями трехфазного источника питания при соединении его обмоток по схеме «звезда»?

3. Какое соотношение между фазными и линейными токами при соединении в звезду?

4. Как определить величину тока в нейтральном проводе, если известны токи потребителя?

5. Для чего применяют нейтральный провод?

6. К каким зажимам следует подключить вольтметр, чтобы измерить фазное и линейное напряжение?

7. Какая трехфазная нагрузка называется симметричной?

8. Почему при несимметричной нагрузке обрыв нейтрального провода является аварийным режимом?

Лабораторная работа № 6. ТРЕХФАЗНАЯ ЦЕПЬ ПРИ СОЕДИНЕНИИ ПОТРЕБИТЕЛЕЙ ПО СХЕМЕ «ТРЕУГОЛЬНИК»

1. Цель работы

Исследовать особенности работы трехфазной цепи при соединении симметричного и несимметричного потребителей треугольником, усвоить построение векторных диаграмм по результатам эксперимента.

2. Пояснения к работе

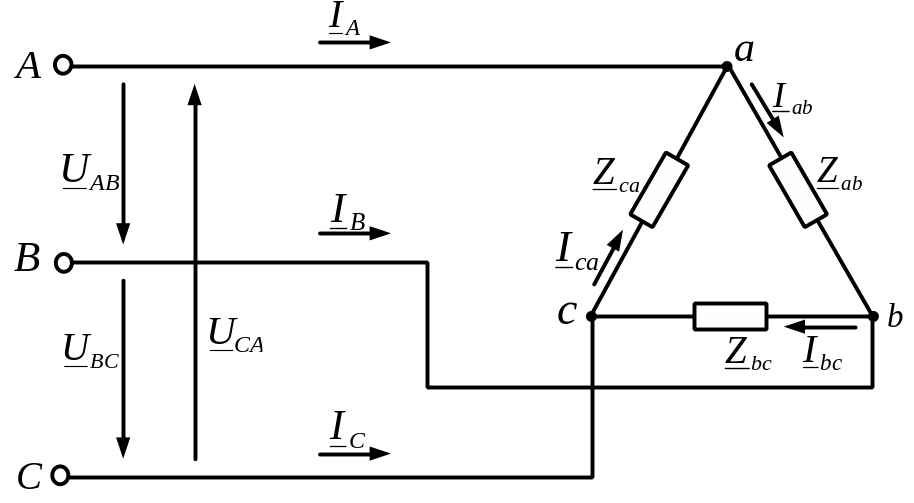

Потребители электрической энергии при питании от трехфазного источника, как и источники электрической энергии, могут быть соединены по схеме «треугольник» (рис. 1).

Рис. 1

Следует помнить, что схема включения обмоток трехфазного генератора не предопределяет схему соединения нагрузки. Так, при соединении фаз генератора в звезду нагрузка может быть соединена в звезду с нейтральным проводом, в звезду без нейтрального провода или в треугольник.

При соединении в треугольник симметричной трехфазной нагрузки линейные напряжения оказываются равными фазным напряжениям , а линейные токи в раз больше, чем токи в фазах потребителя

.

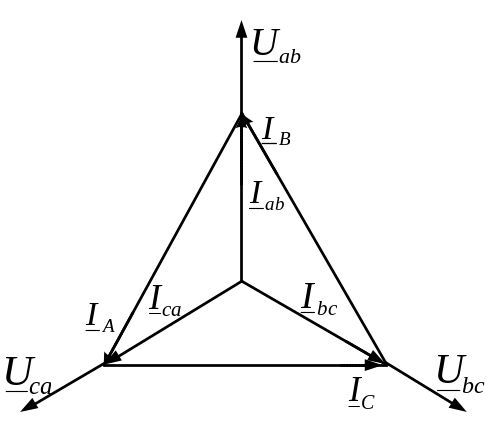

При этом все фазные токи равны по величине и отличаются друг от друга по фазе на 120°. То же самое относится и к линейным токам (рис. 2).

При несимметричной нагрузке связь между линейными и фазными токами выражается уравнениями, записанными на основании первого закона Кирхгофа в комплексной или векторной форме

.

При этом сумма комплексов линейных токов равна нулю, как при симметричной, так и при несимметричной нагрузке

.

При соединении в треугольник нулевой провод отсутствует, но все фазные потребители в этом случае должны быть рассчитаны на номинальное линейное напряжение.

Рис. 2

Важной особенностью соединения фаз приемника треугольником является то, что при изменении сопротивления одной из фаз режим работы других фаз остается неизменным, так как линейные напряжения генератора являются постоянными. Будет изменяться только ток данной фазы и линейные токи в проводах линии, соединенных с этой фазой. Поэтому схема соединения треугольником широко используется для включения несимметричной нагрузки.
