Чреспищеводная эхокардиография

Пищевод и дно желудка обеспечивают ЭхоКГ-"окно", которое не ограничено легкими и ребрами и находится в непосредственной близости от базальных структур сердца, в частности от предсердий и грудного отдела аорты [4]. Кроме того, чреспищеводную ЭхоКГ можно выполнять при невозможности доступа к классическим трансторакальным окнам, например во время операций на сердце. Чреспищеводную ЭхоКГ выполняют с помощью эндоскопического зонда с ультразвуковым датчиком, встроенным в его кончик (рис. 4.15, см. рис. 4.13). Кончик может сгибаться механически в разных направлениях, а датчик может поворачиваться (электроприводом) на 180°, что позволяет получать любые сечения в пределах конического объема с верхушкой в центре датчика (рис. 4.16) [5, 6]. Чреспищеводные датчики из-за близости к сердечным структурам могут работать на более высоких частотах, чем трансторакальные датчики (как правило, 5-7 МГц). Они способны работать во всех ЭхоКГ-режимах, в том числе имеют возможность 3D-визуализации в режиме реального времени. Перед выполнением чреспищеводного исследования необходимо подписание пациентом информированного согласия, так как исследование сопровождается дискомфортом и очень малым риском перфорации пищевода или глотки (приблизительно 1:10 000), особенно при наличии опухолей, дивертикулов или стриктур; также есть риск развития осложнений седации [7]. Пациент не должен есть, по крайней мере, в течение 4 ч. После предварительной легкой седации и местной анестезии зонд при активном глотании проходит в пищевод и желудок. Как было показано, чреспищеводная ЭхоКГ имеет более высокую диагностическую точность, чем трансторакальная ЭхоКГ, при диагностике инфекционного эндокардита, дисфункции клапанных протезов, выявлении сердечных источников эмболии (в частности, тромбов в ЛП и его ушке), расслоения аорты и других заболеваний.

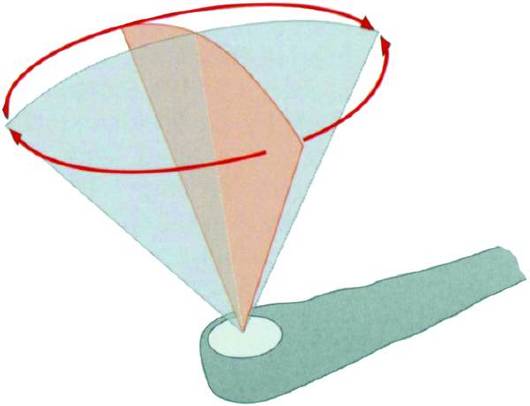

Рис. 4.15. Схематичное изображение работы многопланового чреспищеводного датчика. Внутренняя ротация датчика позволяет изменять плоскость сечения в пределах 180°. Изменено (с разрешения): Roelandt J.R.T.C., Thomson I.R., Vletter W.B. et al. Multiplane transesophageal echocardiography: latest evolution in an imaging revolution // J. Am. Soc. Echo. - 1992. - Vol. 5. - P. 361-367.

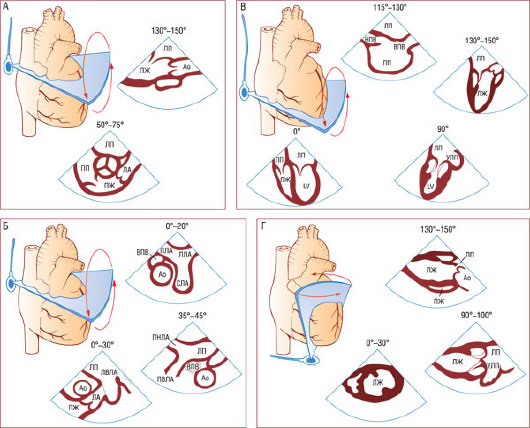

Рис. 4.16. Типичные позиции чреспищеводного датчика и чреспищеводные сечения. Позиция плоскости сканирования отображается на экране дисплея: 0° обозначает поперечное сечение, которое является ортогональным по отношению к датчику, 90° указывает на продольное сечение, 180° - зеркальное изображение 0°. А - верхние чреспищеводные сечения АК по длинной (130-150°) и короткой (50-75°) осям. Б - верхние чреспищеводные сечения крупных сосудов и ушка предсердия (против часовой стрелки): поперечное сечение ушка ЛП и левой верхней легочной вены (0-30°); промежуточное сечение восходящей части аорты, ЛП и правых легочных вен (35-45°); при переднем сгибании датчика получено поперечное сечение восходящей аорты, верхней полой вены и ствола ЛА с бифуркацией (0-20°). В - нижне-срединные чреспищеводные сечения с типичным поперечным сечением, соответствующим (при вращении датчика против часовой стрелки) четырехкамерному сечению ЛЖ. При таком расположении датчика могут быть визуализированы правые структуры сердца. Продольное сечение ПП визуализируется при 115-130°. Г - трансгастральные сечения, соответствующие (при вращении датчика против часовой стрелки) трансгастральному сечению по короткой оси на уровне папиллярных мышц, двухкамерному сечению и сечению по длинной оси ЛЖ. Ао - восходящая часть аорты; НПВ - нижняя полая вена; УЛП - ушко левого предсердия; ЛЛА - левая ЛА; ЛВЛВ - левая верхняя легочная вена; СЛА - ствол ЛА; ПЛА - правая ЛА; ПНЛА - правая нижняя легочная вена; ПВЛА - правая верхняя легочная вена; ВПВ - верхняя полая вена.
