Перикард

Перикард за задней стенкой ЛЖ - самая яркая структура, которая видна в глубине ЭхоКГ-изображения парастернальных сечений сердца. Перикард, расположенный перед передней стенкой ПЖ, - менее эхогенный. Перикардиальную жировую ткань относительно часто выявляют у пожилых пациентов; она эхопозитивна, а не эхонегативна. Выпот в полости перикарда, в острой фазе имеющий вид эхонегативного пространства, при циркулярном распространении может выявляться во всех позициях. Небольшие выпоты лучше видны из эпигастрального доступа в положении больного на спине. Оценивая влияние перикардиального выпота на гемодинамику, нужно следить за компрессией камер сердца: при циркулярном выпоте сначала сдавливаются ПП (камера с самым низким давлением в ней; рис. 4.48 и 4.49) и ПЖ. В редких случаях локальных перикардиальных выпотов (например, послеоперационных) компрессии в первую очередь подвергаются другие камеры. Внешнее сдавление сердца приводит к выраженной зависимости от фаз дыхания характера потоков крови, поступающих в желудочки и выбрасываемых ими, подобно тому, что происходит при констриктивном перикардите: на вдохе митральный кровоток и УО ЛЖ уменьшаются, в то время как трикуспидальный кровоток возрастает (см. главу 19). Снижение на вдохе скорости трансмитрального пика Е более чем на 25% считают признаком тампонады перикарда. Также наблюдают "парадоксальное" движение МЖП влево в начале диастолы, связанное с увеличением кровотока через ТК. Во время выдоха происходят обратные изменения.

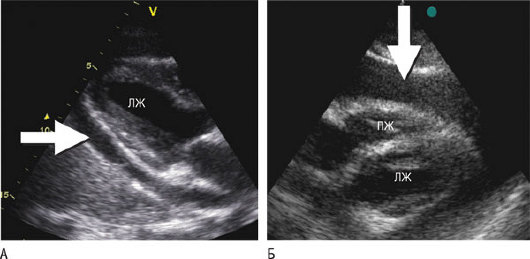

Рис. 4.48. Выпот в полость перикарда. А - умеренный выпот (стрелка; парастернальное продольное сечение). Б -большой выпот (вид из эпигастральной области). Стрелка указывает направление движения иглы во время пункции перикарда.

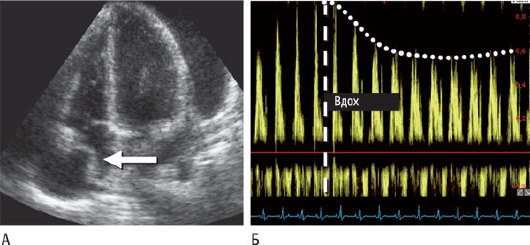

Рис. 4.49. Тампонада сердца. А - большой циркулярный выпот со сдавлением ПП (верхушечное четырехкамерное сечение). Б - уменьшение максимальной скорости митрального кровотока на вдохе (импульсный допплеровский режим при низкой скорости развертки).

Перед выполнением перикардиоцентеза полезна локация из эпигастрального доступа для определения места, угла и глубины пункции (см. рис. 4.49). После пункции местонахождение кончика иглы или катетера, введенных в полость перикарда, можно уточнить с помощью введения вспененного раствора, который создаст яркую контрастную эхокардиограмму.

Поставить диагноз констриктивного перикардита (см. главу 19) с помощью ЭхоКГ непросто. Иногда (хотя далеко не всегда) можно выявить утолщенный (>5 мм) кальцифицированный перикард. Желудочки нормальных размеров, тогда как предсердия расширены. Почти всегда отмечают парадоксальное движение МЖП. Систолическая функция обоих желудочков, как правило, не нарушена. Как и при тампонаде сердца, может присутствовать описанная выше выраженная зависимость кровотока через МК и ТК от фаз дыхания. Однако иногда данный признак бывает сглажен на фоне массивной диуретической терапии. Для трансмитрального кровотока характерно наличие высокого узкого пика Е с уменьшением времени замедления (признак рестриктивного наполнения ЛЖ). При данной патологии нельзя использовать отношение трансмитрального пика Е к миокардиальному е' (Е/е') для оценки давления наполнения ЛЖ.

ОПУХОЛИ

По частоте среди первичных опухолей сердца с большим отрывом лидирует миксома (см. главу 20). Обычно она подвижна, имеет неправильную форму, может содержать включения кальция, гиперэхогенные участки. Достаточно часто встречаются эмболические осложнения. Наиболее типичное место прикрепления миксомы - левая сторона межпредсердной перегородки в области овальной ямки. Через митральное отверстие миксома может пролабировать в диастолу в ЛЖ (рис. 4.50), приводя к обструкции его пути притока. Другими местами локализации миксомы могут быть ПП и ЛЖ. Фиброэластомы растут из тканей клапанов, главным образом аортального, хотя могут встречаться и на других клапанах. Подобно миксомам, они способны приводить к эмболиям. Типичные вид и локализация двух этих опухолей позволяют диагностировать их с большой вероятностью, хотя ЭхоКГ, безусловно, не может заменить гистологического исследования.

показано 49 из 74

стр.

из 74

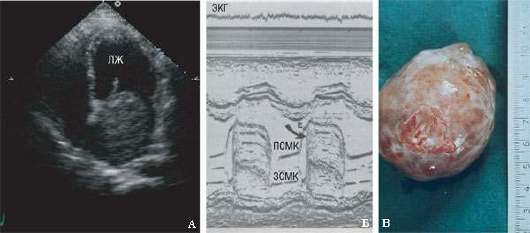

Рис. 4.50. А - большая миксома, пролабирующая в диастолу через митральное отверстие (верхушечная четырехкамерная позиция). Б - опухоль в митральном отверстии (стрелка; М-режим). Обратите внимание на временной интервал между открытием створок МК - передней (ПСМК) и задней (ЗСМК) - и диастолическим пролапсом опухоли, которому соответствует хлопок во время аускультации. Наполнение желудочка происходит в течение этого короткого времени. В - анатомический препарат (вид со стороны места бывшего прикрепления опухоли к межпредсердной перегородке).

АОРТА

Восходящий отдел аорты визуализируется на протяжении первых нескольких сантиметров в парастернальном продольном сечении. Исследование дуги аорты выполняют из надключичного доступа, однако оно часто бывает затруднено у пожилых пациентов, а также у больных с эмфиземой. Значительно более обширную информацию можно получить при чреспищеводном исследовании грудной части аорты, при котором она видна почти на всем протяжении, за исключением "слепой зоны" в области дистального отдела восходящей аорты и проксимальной части дуги в связи с расположением там трахеи и левого бронха. Чреспищеводная ЭхоКГ позволяет диагностировать расширение и аневризмы аорты, атероматоз, тромбы в области атеросклеротических бляшек, расслоение аорты и интрамуральные гематомы (см. главу 31).

• Размеры аорты. В области корня аорты могут быть выполнены несколько измерений. Первый и, как правило, наименьший размер - диаметр аортального кольца. На несколько миллиметров дистальнее, в области синусов Вальсальвы, диаметр аорты значительно больше. В норме в месте перехода синусов в восходящий отдел (синотубулярное соединение) аорта снова сужается, хотя и остается шире аортального кольца. Для больных с синдромом Марфана характерны сглаженность синотубулярного соединения и расширение аорты в виде воронки, которое начинается сразу над АК. Нормы диаметра аорты приведены на рис. 4.51.

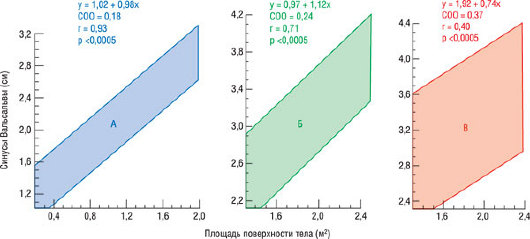

Рис. 4.51. Нормативы диаметра аорты на уровне синусов Вальсальвы (95% ДИ). Моложе 20 лет (A); 20-39 лет (Б); 40 лет и старше (В). Источник (с разрешения): Lang R., Bierig M., Devereux R. et al. Recommendations for Chamber Quantification. A report from the American Society of Echocardiography’s Nomenclature and Standards Committee, the Task Force on Chamber Quantification, and the European Association of Echocardiography // Eur. J. Echocardiogr. - 2006. - Vol. 7. - P. 79-108.

• Атероматоз чаще всего выявляют в нисходящем отделе аорты и в области ее дуги. Иногда обнаруживают подвижные тромбы, способные приводить к эмболиям.

• Расслоение аорты (см. главу 31) диагностируют по наличию характерной тонкой волнистой мембраны (отслоившаяся "порхающая интима"), разделяющей истинный и ложный просветы аорты (рис. 4.52). Сообщение между этими двумя пространствами можно выявить с помощью 2D-ЭхоКГ в цветном допплеровском режиме. Ложный просвет обычно шире, в нем отмечают более медленный кровоток (часто присутствует спонтанное контрастирование или даже тромбоз). Также наблюдают прогиб отслоившейся интимы в сторону ложного просвета, имеющего больший диаметр, но меньшее давление внутри него. В зависимости от места надрыва интимы и протяженности расслоения аорты выделяют различные его типы, которые, в свою очередь, определяют прогноз и тактику. Для расслоения типа А (расслоение восходящей части аорты) характерно наличие аортальной регургитации и гемоперикарда, угрожающего тампонадой с летальным исходом. Особая форма расслоения - интрамуральная гематома, которая выглядит, как утолщение стенки аорты (рис. 4.53).

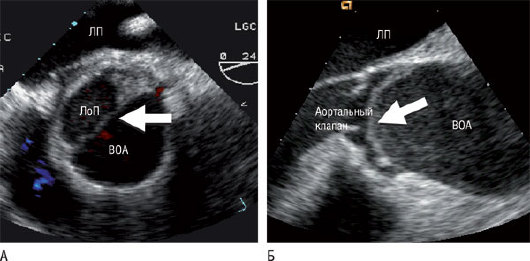

Рис. 4.52. Расслоение восходящего отдела аорты (ВОА; стрелки указывают на отслоившуюся интиму). А - чреспищеводное исследование по короткой оси: спонтанное контрастирование и начинающийся тромбоз ложного просвета (ЛоП). Б - чреспищеводное исследование по длинной оси.

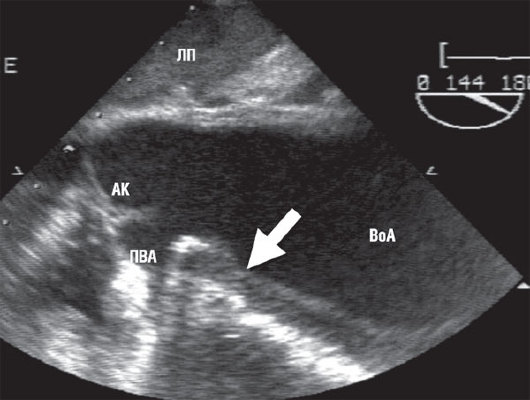

Рис. 4.53. Интрамуральная гематома (стрелка) в восходящем отделе аорты. Обратите внимание на утолщение стенки аорты, начинающееся после отхождения правой венечной артерии (ПВА; чреспищеводное исследование по длинной оси). Материал предоставлен J. Roelandt и R. Erbel.

В последнее время чреспищеводную ЭхоКГ и внутрисосудистое УЗИ стали применять для интраоперационного визуального мониторинга при инвазивном лечении (стентировании) III типа расслоения аорты для оценки местоположения стента, закрытия зоны расслоения и др.

ЛЕГОЧНАЯ АРТЕРИЯ

Ствол ЛА и правая ее ветвь довольно хорошо визуализируются при трансторакальном (из парастернального и субкостального доступов) и чреспищеводном исследованиях. Выявление расширения ЛА или обнаружение тромботических масс - важные находки при предполагаемой острой или хронической легочной гипертензии.
