2. Практична частина
Проектування локальної обчислювальної мережі
Відповідно до завдання потрібно спроектувати локальну обчислювальну мережу, зробити розрахунок витрат на мережне обладнання і мережне програмне забезпечення. Номенклатуру використаного обладнання, а також його кількість і вартість необхідно звести в таблицю.
2.1 Початкові дані
Відповідно до завдання потрібно спроектувати локальну обчислювальну мережу. Вихідними даними для проекту є наступні:
Кількість комп'ютерів – 27;
Кількість приміщень – 4;
Керуючий сервер - 1;
Кількість принтерів - 4;
Швидкість передачі - 10 Мбіт / с;
Діаметр мережі - 850 м .
План розташування приміщень,відповідно, представлений на малюнку. У даному курсовому проекті спроектована локальна мережа для банка ”Демарк”. Він знаходиться вдвох будівлях. В одній розміщені каси та бухгалтерія, а в іншому відділ кадрів та директор. Так як в мене по умові завдання дано 4 кімнати,то я взяла ще одну 5 кімнату для керуючого серверу, так як він повинен бути розміщений в окремій кімнаті під замком,і вхід по стороннім заборонений. Ця кімната знаходиться біля кімнати директора. План розташування кімнат і мережевого обладнання показано на рисунку 4та 5. Загальний план на рисунку 3.
Рисунок 3 Загальний план підприємства
Рисунок 4 Схема розміщення мережного обладнання
Рисунок 5 Схема розміщення мережного обладнання
2 2 Розподіл мережного обладнання
Розміщення мережевого устаткування буде проводиться для всіх приміщень. Комп'ютерна мережа потрібна для обміну великої кількості даних між комп’ютерами.
Кожне робоче місце забезпечується картою мережного адаптера (Ethernet), а сервери відповідно картами, підтримуючи стандарт Gigabit Ethernet . У відповідності, з чим вибираються і комутатори: для робочих груп підтримуючи Ethernet.
На всіх комп'ютерах були встановлені операційні системи Windows 98. На сьогоднішній день ця ОС застаріла і не забезпечує більшість вимог до мережного функціонування. Тому в кошторисі витрат на проектування ЛОМ будуть передбачені витрати на придбання ОС Windows XP.
В даному проекті передбачається використання мережних принтерів.
ПовторювачHUB1, який знаходиться у кімнаті сервера, буде об'єднувати ПК начальника та принтер начальника, а також сервер. HUB2також буде об'єднувати HUD1 і комп'ютери відділу кадрів та принтер. ПовторювачHUB3 об’єднує ПК бухгалтерії, принтер,повторювач HUB4-ПК кас,принтери . На цих ділянках мережі організована передача зі швидкістю 10 Мбіт/с. 10Base-FB використовує 2 пари кабелю UTP категорії 5. Максимально допустима відстань від станції до концентратора 100 м ,як і в 10Base-T, але у зв'язку зі зміною швидкості поширення сигналів діаметр мережі стандарту 10Base-T обмежений 200 м. Зв'язок кожного ПК з комутатором чи концентратором здійснюється за допомогою неекранованої кручений пари 5 категорії (UTP) 5 категорії. Для цього з боку комутатора і з боку мережної плати ПК є роз'єм RJ-45. Для проектування мережі необхідна закупівля додаткового мережевого устаткування, втому числі - мережеві принтери (4шт за завданням), сервера (1шт за завданням), концентратор (4шт) і необхідної довжини кабель, а також супутні коннектори і т. п.
На першому етапі проектування ЛОМ необхідно вирішити питання про зв'язок двох корпусів, тобто вибрати кабельну систему. Діаметр мережі за завданням становить 850 м при необхідній швидкості передачі 10 Мбіт/с, отже, оптимальним варіантом у цьому випадку буде організація кабельної системи на базі оптоволоконного кабелю 10BASE-FВ.

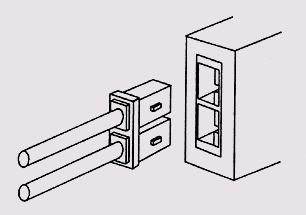

Мал. 6 SС-роз'єм для оптоволоконного кабелю
Стандартний оптоволоконний кабель 10BASE-FВ повинен мати на обох кінцях оптоволоконні байонетні SС-роз'єми, показані на мал. 6 Приєднання цього роз'єму до трансиверу або концентратора не складніше, ніж RJ-45 шляхом простого вставляння в гніздо.
Розрахуємо значення РDV :
Лівий сегмент 1: 15. 3(база)+44*0. 113=20. 27
Проміжний сегмент 2: 24+765*0. 1=100. 5
Проміжний сегмент 3: 42+24*0. 113=44. 7
Правий сегмент 4: 165+41*0. 113=169. 6
Сума всіх складових дає значення PDV,рівну 335. 08. Оскільки значення PDV менше максимально допустимої величини 575,то ця мережа проходить по критерію часу подвійного обороту сигналу.
Розрахуємо значення PVV:
Лівий сегмент: 10 Base-T:скорочення в 10. 5 bt
Проміжний сегмент 2: 10Base-FВ: 2. 0 dt
Проміжний сегмент3:10Base-T:8bt
Сума цих величин дає значення PVV,рівну 20. 5,що менше граничного значення в 49 бітових інтервалу.
Отже,можна зробити висновок,що мережа відповідає стандартам Ethernet по всіх параметрах, пов’язаних із довжиною сегментів, із кількістю повторювачів
Організуємо розподіл мережевого устаткування по приміщеннях підприємства у вигляді таблиці (табл. 1).
Таблиця 1. Розподіл обладнання по робочих групах
Назва робочої групи |
Кількість ПК |
Кількість принтерів |
Кількість Серверів |
Фізичні розміри зайнятого приміщення Д/Ш,м |
Мережі та плати |
Бухгалтерія |
7 |
1 |
_ |
7,6/5,6 |
7 шт. Acorp L-100S |
Директор |
1 |
1 |
1 |
5,6/4,6 |
1 шт. Acorp L-100S |
Відділ кадрів |
5 |
1 |
_ |
8,4/4,3 |
5 шт. Acorp L-100S |
Каси |
14 |
1 |
- |
8,4/9. 1 |
14шт. Acorp L-100S |
Далі проведемо розрахунок довжини і вартості необхідного кабелю (таблиця 2).
Таблиця 2. Розрахунок довжини і вартості кабельної системи
Кабельна система, яка використовується |
Мережна архітектура |
Вузол мережі
|
Назва комутатора, до якого підключений вузол |
Відстань до комутатора, до якого підключений вузол, м |
Вартість кабеля + конектора, грн |
UTP 4х2 Сat. 5e |
Ethernet |
ПК 2 |
HUB1 |
25 |
11. 6+1,68 |
ПК3 |
29 |
16. 24+1,68 |
|||
ПК4 |
33 |
20. 88+1,68 |
|||
ПК5 |
37 |
25. 52+1,68 |
|||
ПК6 |
41 |
11. 6+1,68 |
|||
ПК1 |
5 |
9. 28+1,68 |
|||
ПК14 |
HUB3 |
20 |
46. 4+1,68 |
||
ПК15 |
17 |
39. 44+1,68 |
|||
ПК16 |
14 |
32. 48+1,68 |
|||
ПК17 |
9 |
20. 88+1,68 |
|||
ПК18 |
6 |
13. 92+1,68 |
|||
ПК19 |
4 |
9. 28+1,68 |
|||
ПК 20 |
7 |
16. 24+1,68 |
|||
ПК 21 |
10 |
23. 3+1,68 |
|||
ПК 22 |
8 |
18. 56+1,68 |
|||
ПК 23 |
6 |
13. 92+1,68 |
|||
ПК 24 |
4 |
9. 28+1,68 |
|||
ПК 25 |
5 |
11. 6+1,68 |
|||
ПК 26 |
12 |
23. 3+1,68 |
|||
ПК 27 |
16 |
27. 84+1,68 |
|||
ПК 7 |
HUB2 |
21 |
48. 72+1. 68 |
||
ПК 8 |
17 |
39. 44+1. 68 |
|||
ПК 9 |
15 |
34. 8+1. 68 |
|||
ПК10 |
13 |
30. 17+1. 68 |
|||
ПК 11 |
11 |
25. 52+1. 68 |
|||
ПК 12 |
9 |
20. 88+1. 68 |
|||
ПК 13 |
4 |
9. 28+1. 68 |
|||
Принтер 1 |
HUB1 |
3 |
6. 96+1,68 |
||
Принтер 2 |
HUB1 |
43 |
99. 76+1,68 |
||
Принтер 4 |
HUB3 |
20 |
46. 4+1,68 |
||
Принтер 3 |
HUB3 |
24 |
55. 68+1,68 |
||
Сервер |
HUB2 |
20 |
46,4+1,68 |
||
HUB3 |
HUB2 |
24 |
55. 68+1,68 |
||
Загальна довжина та вартість |
334 |
922. 25 |
|||
Кабельна система, яка використовується |
Мережна архітектура |
Вузол мережі
|
Назва комутатора, до якого підключений вузол |
Відстань до комутатора, до якого підключений вузол, м |
Вартість кабеля + конектора, грн |
10BASE-FВ Кабель оптичний ОЦАрП-12Е1(1х12)-1 |
Ethernet |
HUB1 |
HUB3 |
765 |
4834. 8+80 |
У таблиці 3 буде вказано додаткове обладнання та його вартість.
Таблиця 3. Найменування використовуваного обладнання та його вартість
Позначення компонента |
Назва обладнання |
Кількість |
Вартість 1-єї одиниці товару |
Загальна вартість |
|
Мережне обладнання |
|||||
|
Мережний адаптер AcorpL – 100S |
27 |
38 |
1026 |
|
HUB2 |
Повторювач Compex PS2208B (8-ми портовий) |
1 |
170 |
170 |
|
HUB1 HUB2 |
Повторювач Ethernet D-Link DES-1008FL/PRO ( 7 портів +1 оптика ) |
2 |
688,5 |
1377 |
|
HUB3 |
ПовторювачD-LinkDES-1024D(24 порта) |
1 |
413,35 |
413,35 |
|
|
Мережний кабель UTP 5e |
334 |
2,32 |
774. 88 |
|
|
Кабель оптический ОЦАрП-12Е1(1х12)-1 |
765 |
6,32 |
4834. 8 |
|
|
Конектор RJ-45 |
68 |
0,84 |
57,12 |
|
|
Конектордля оптикиSC |
2 |
40 |
80 |
|
Cервер |
|||||
Сервер |
Сервер HPProLiantML110G6(2,8 GHz/DDR2 GB/HDD250 GB)+Монітор |
1 |
4701 |
4701 |
|
Принтери |
|||||
Принтер 1 і 2 |
Лазерный принтер Samsung ML-2580NФормат А4) |
2 |
1440 |
2880 |
|
Принтер 4 |
матречний принтер Samsung ML-2580NФормат А4) |
1 |
235 |
235 |
|
Принтер 3 |
Струнний HPDesignJetz3200 (Формат А4) |
1 |
647 |
647 |
|
Загальна вартість |
17195,45 |
||||
Таблиця 4 - Найменування використовуваного програмного забезпечення і його вартість
Найменування ПЗ |
Ціна за одну шт, грн |
Кількість, шт.. |
Загальна вартість |
Microsoft Windows XP Professional w/SP3 (Е85-05798) |
753,50 |
27 |
20344,50 |
OEM Windows 2003 Standard Server Rus w/SP2 / CD / 5 клієнтів, 1-4 CPU |
1248 |
1 |
1248 |
Разом |
21592,50 |
|
|
Висновок
В даному курсовому проекті була описана тема “Технологія Token Ring”.
Архітектура Token Ring розроблена фірмою ІВМ і затверджена в стандарті ІЕЕЕ-802. 5. У цій технології реалізовано метод доступу до каналу з передачею маркера та підтримується кільцева топологія. Спершу було затверджено стандарт зі швидкістю передачі 4 Мбіт/с, згодом ця цифра досягла 16 Мбіт/с і вище.
У 16-мегабітному Token Ring уздовж кільця переміщуються два маркери одночасно, а також підтримуються кадри повідомлень більшого розміру, ніж у 4-мегабітному (18 000 байт проти 4500).
Token Ring багато в чому подібна до технології FDDІ, проте є й відмінності, основна з яких полягає в тому, що в FDDI станція, що надсилає повідомлення, відправляє маркер одразу ж після передачі кадру повідомлення, не очікуючи підтвердження його прийому. Ось чому в будь-який момент кільцем можуть циркулювати декілька кадрів повідомлень.
В результаті виконання даного курсового проекту були сформульовані і описано цілі використання мережі організації, здійснено вибір розміру і структури мережі, кабельної системи, розроблена інфологічна і фізична модель мережі, а також мережевого обладнання, мережевих програмних засобів і способів адміністрування мережі, також проведена вартісна оцінка локальної мережі.
Таким чином, завдання на курсове проектування виконано в повному обсязі.
Список використаних джерел
Н. Оліфер, В. Оліфер. Базові технології локальних мереж
Б. М. Каган. Електронні обчислювальні машини і системи
Н. Оліфер, В. Оліфер. Високошвидкісні технології ЛВС.
