2.3 Вибір та коротка характеристика фізичної топології мережі
Згідно зі стандартом 100base-TX у мережі використовується топологія типу "зірка" з концентратором у центрі.
Враховуючи особливості мережі, що проектується для приміщення конкретного типу і розмірів, необхідно уточнити тип фізичної конфігурації мереж робочих груп. Фізичну топологію мережі обираємо також з використанням анкетного методу. [1]
1. Яку кількість користувачів обслуговує ваша мережа?
1 – 10____ Всі; >10___√____Зірка-шина, зірка-кільце.
2. Чи має для Вас значення вартість мережі?
Так __√___Зірка-шина; Не має _____Всі.
3.Чи є у Вашому будинку підвісні стелі?
Так______ Всі; Ні __√____Зірка-шина.
4. Чи легко добратися до проводки?
Так ___√____ Всі; Ні___Зірка-шина, зірка- кільце.
5. Чи важлива для Вас простота рішення, проблем ?
Так___√____ Зірка-шина; Ні_____Всі!
6. Чи впливає фізичне розташування комп’ютерів і планування офісу на вибір певної топології?
Так__√__ Ні___
7.. Якщо – Так, то яку топологію вони визначають?
шина ______, зірка, зірка-шина __√____.
8. Чи важлива для Вас простота конфігурації?
Так __√__ зірка, Зірка-шина, зірка-кільце; Ні __ Всі.
9. Чи прокладена в приміщенні проводка, яку можна використати у Вашій новій мережі?
Так__√___ Ні_______
10.Якщо так, то для якої топології може бути придатна проводка?
Шина ______, зірка ___√___, зірка-шина ______.
Відповівши на основні питання, підраховуємо кількість оцінок на користь тієї чи іншої топології мережі.
Результати анкетування показали, що мережі робочих груп необхідно проектувати на основі топології “зірка ”.
Топологія типу « зірка»

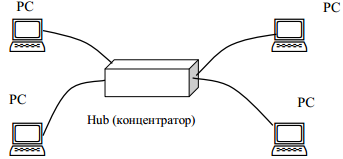

При топології «зірка» всі комп'ютери за допомогою сегментів кабелю підключаються до центрального компоненту - концентратора (Hub).(рис.6)
Рис.6. Топологія типу « зірка»
Пакети даних від кожного комп'ютера направляються до центрального концентратора . Він , у свою чергу, перенаправляє пакети до місця призначення. Основна перевага цієї топології у тому , що якщо пошкоджена яка-небудь РС або окреме з'єднання між РС і концентратором, вся мережа залишається працездатною. Позитивним є і те , що підключення кабелю і управління конфігурацією мережі централізовано, а також просто конфігурують мережу при додаванні нових РС. Як недоліки організації такої топології слід зазначити наступне:
Так як всі РС підключені до центральної точки, то для великих ЛВС значно збільшується витрата кабелю.
Якщо пошкодженим виявився сам концентратор, то порушиться і робота всієї мережі, хоча РС залишаться працездатними.
Концентратори є центральним вузлом в топології «зірка». Однако в даний час вони стають одним із стандартних компонентів більшості ЛВС. Серед концентраторів виділяють активні і пасивні. Активні концентратори регенерують і передають сигнали, також як це роблять репітери . Іноді їх називають ще багатопортовими репітерами . Вони мають від 8 до 12 портів для підключення комп'ютерів. Пасивні концентратори - це монтажні панелі або комутуючі блоки. Вони просто пропускають через себе сигнал , що не посилюючи і не відновлюючи його. Пасивні, на відміну від активних, не треба підключати до блока харчування. Гібридними називають конденсатори, до яких можна підключити кабелі різних типів. [5]
