Контрольные вопросы

1. Из чего состоит система видеонаблюдения судна?

2. Какие параметры видеокамер вы знаете?

3. Что такое угол обзора видеокамеры?

4. Чем определяется разрешающая способность видеокамер?

5. Приведите структурную схему видеокамеры.

6. Что такое ПЗС матрица? Какие форматы ПЗС матриц видеокамер вы знаете?

7. Для чего применяются системы видеонаблюдения на судах?

8. Приведите принципы размещения видеокамер внутреннего наблюдения в помещениях судна.

9. Что такое видеорегистраторы? Как они реализуются?

10. Какие методы записи видеоизображения охранных систем существуют?

Лабораторная работа № 4 исследование комбинированНого пожарного извещателя, Используемого в системах безопасности судна

Цель работы: ознакомиться с основными физическими принципами работы пожарных извещателей (датчиков) и их параметрами.

[1, с.109-133].

Лабораторные схемы

Пожарная сигнализация − обязательный компонент системы безопасности судна для своевременного предупреждения и защиты от пожара. Основным элементом такой системы является пожарный извещатель (датчик), принцип работы которого основан на определении следующих предельных параметров:

• степени задымленности помещения – дымовые датчики;

• интенсивности открытого огня – датчики возгорания;

• скорости повышения температуры в помещении – тепловые дифференциальные датчики;

• температуры внутри помещения – пороговые тепловые датчики;

• процентного содержания СО (угарный газ) или Н₂ (водород) − газовые датчики.

Дымовые датчики срабатывают при превышении содержание дыма в воздухе; тепловые пороговые фиксируют достижение пороговой температуры в помещении (обычно 60−80°С); тепловые дифференциальные фиксируют резкое увеличение температуры внутри помещения (обычно превышающее 8°С/мин); регистраторы открытого пламени предназначены для обнаружения открытого пламени, сопровождающегося излучением в ультрафиолетовом и инфракрасном диапазоне, газовые датчики определяют концентрацию угарного газа или водорода в атмосфере помещения и срабатывают при превышении концентрации вредных веществ некоторого порога.

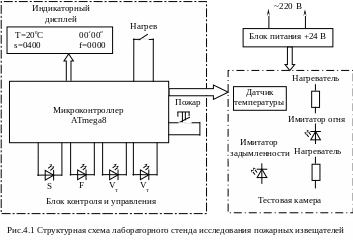

В связи с требованиями противопожарной безопасности исследование пожарных извещателей в данной работе проводится на специальном испытательном стенде, в котором имитируются условия возникновения пожара (рис.4.1). Стенд состоит из тестовой камеры и блока управления и контроля. Внутри тестовой камеры располагаются датчик температуры; светодиод, имитирующий возникновение открытого огня; светодиод, имитирующий задымленность помещения; нагреватели и датчик температуры. В блоке управления и контроля располагаются:

• индикаторы возникновения пожара (S – превышение порога задымленности помещения; F – обнаружение открытого пламени; V_Т – превышение порогов ой скорости нагрева помещения; Т_П – превышение заданной пороговой температуры);

• кнопка ПОЖАР, после нажатия которой начинается процесс имитации пожара внутри тестовой камеры;

• кнопка СБРОС, нажатие которой возвращает систему в исходное состояние;

• тумблер НАГРЕВ, который включает нагреватели тестовой камеры;

• индикаторный дисплей, на котором отображаются: текущая температура (Т=), время от начала пожара (00´00˝), текущая прозрачность атмосферы тестовой камеры (s=), и текущая интенсивность открытого огня (f=);

• микроконтроллер, который управляет процессом имитации пожара и контролирует срабатывание пожарных извещателей по 4 признакам: превышения уровня задымленности, превышение уровня интенсивности открытого пламени, превышение скорости нагрева и превышение пороговой температуры внутри тестовой камеры.

Алгоритм работы испытательного стенда следующий.

После нажатия кнопки ПОЖАР начинается отсчет времени от момента возгорания, что отображается на индикаторном дисплее ХХ´ ХХ˝, и постепенно увеличивается задымленность тестовой камеры, что также отображается на индикаторном дисплее f=ХХХХ в относительных единицах и снижении яркости индикатора задымленности. Через некоторое время микропроцессор имитирует возникновение открытого огня, что отображается на индикаторном дисплее s=ХХХХ в относительных единицах и повышении яркости индикатора огня. Еще через некоторое время микропроцессор включает нагреватели. Температура в тестовой камере повышается, что фиксируется датчиком температуры, и отображается на индикаторном дисплее Т=ХХ.Х⁰ С.

Одновременно микроконтроллер проводит мониторинг датчиков и проводит следующие действия:

• сравнивает текущий уровень задымленности в объеме тестовой камеры с заданным значением и при ее превышении включает индикатор пожарного извещателя S;

• сравнивает текущий уровень интенсивности открытого огня в объеме тестовой камеры с заданным значением и при ее превышении включает индикатор пожарного извещателя F;

• каждые 30 с определяет скорость нарастания температуры в объеме тестовой камеры и при ее превышении заданного значения включает индикатор пожарного извещателя V_T;

• сравнивает текущее значение температуры в объеме тестовой камеры с заданным значением и при ее превышении включает индикатор пожарного извещателя Т_П.

При достижении в объеме тестовой камеры предельной температуры автоматически отключает нагреватели.
