Задание на самоподготовку
Изучить работу LC– генератора и основных узлов индуктивного датчика приближения согласно рис.1.1 и 1.2.
Подготовить протокол к лабораторной работе. В нем начертить структурную схему индуктивного датчика приближения и принципиальную схему LC– генератора, подготовить табл.1.1.
Исходя из известных номиналов элементов LC– генератора (см. рис.1.2) и используя выражение (1.1) рассчитать частоту генерации синусоидального сигнала при отсутствии внешних металлических предметов в магнитном поле катушки.
Задание к лабораторной работе
Исследование работы LC – генератора синусоидального напряжения, построенного по схеме емкостной трехточки (см. рис.1.2.).
1.1 Подключите щуп осциллографа к точке UВЫХ, а его земляной конец к точке +UП.
1.2 Подключите питание 12 В постоянного напряжения к точкам +UП и –UП.
1.3 С помощью осциллографа измерьте период Т0 и амплитуду U0 синусоидальных колебаний генератора. Рассчитайте частоту генерации:
(1.2)
1.4 Наложите на катушку генератора стальную пластину.
1.5 С помощью осциллографа измерьте период ТCT и амплитуду UCT синусоидальных колебаний генератора. Рассчитайте частоту генерации fCT, согласно (1.2). Поясните полученный результат.
1.6 Наложите на катушку генератора алюминиевую пластину.
1.7 С помощью осциллографа измерьте период ТAl и амплитуду UAl синусоидальных колебаний генератора. Рассчитайте частоту генерации fAl, согласно (1.2). Поясните полученный результат.
1.8 Наложите на катушку генератора медную пластину.
1.9 С помощью осциллографа измерьте период ТCu и амплитуду UCu синусоидальных колебаний генератора. Рассчитайте частоту генерации fCu, согласно (1.2). Поясните полученный результат.
1
.10
Убедитесь, что пластина из диэлектрического
материала не влияет на амплитуду и
частоту генерации.
Определение зоны чувствительности промышленного индуктивного датчика приближения типа IA18DSN14PO.
2.1 Подключите к источнику постоянного напряжения +12 В стенд с индуктивным датчиком приближения.

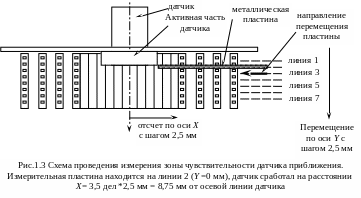

2.2 Наложите на линию №1 стальную пластину, расположив ее строго вертикально и так, чтобы край пластины выходил за пределы зоны чувствительности датчика (рис.1.3).
2.3 Медленно смещайте пластину в сторону рабочего тела датчика до его срабатывания. В этот момент загорится индикатор. В этом положении отсчитайте расстояние Х от осевой линии датчика до края пластины в делениях.
2.4 Последовательно переставляйте пластину на линию №2, 3 и т.д (увеличивая расстояние от плоскости датчика по оси Y каждый раз на 2,5 мм), и повторите измерения согласно п.2.3, до тех пор пока датчик не перестанет срабатывать. Полученные результаты занесите в табл.1.1.
Таблица 1.1 Измерение зоны чувствительности индуктивного датчика приближения
Номер линии |
Расстояние от плоскости датчика по оси Y, в мм |
Расстояние, при котором срабатывает датчик, отсчитываемое от осевой линии датчика по оси Х, в дел |
Расстояние, при котором срабатывает датчик, отсчитываемое от осевой линии датчика по оси Х, в мм |
||||
Сталь |
Алю- миний |
Медь |
Сталь |
Алюминий |
Медь |
||
1 |
− 2,5 |
|
|
|
|
|
|
2 |
0 |
|
|
|
|
|
|
3 |
2,5 |
|
|
|
|
|
|
4 |
5,0 |
|
|
|
|
|
|
5 |
7,5 |
|
|
|
|
|
|
6 |
10,0 |
|
|
|
|
|
|
7 |
12,5 |
|
|
|
|
|
|
2.5 Повторите измерения согласно
п.2.2…2.4 для алюминиевой пластины.
2.6 Повторите измерения согласно
п.2.2…2.4 для медной пластины.
2.7 Постройте в масштабе 2:1 диаграмму
зоны чувствительности исследуемого
индуктивного датчика приближения по
данным табл.1.1 согласно рис.1.4.
Отобразите симметрично полученные
точки относительно оси Y.
Определение номинального расстояния срабатывания Sn индуктивного датчика приближения типа IA18DSN14PO.
3.1 Поскольку площадь металлических пластин (объекта воздействия), равная
SМ = 18х(3·14) = 756 мм2 отличается от стандартной, равной
мм2,
то необходимо найти
поправочный коэффициент
по графику, приведенному на рис.1.5.
3.2
Определить номинальное
расстояние срабатывания Sn
, (1.3)
и сравнить его с паспортным значением номинального расстояния срабатывания исследуемого датчика типа IA18DSN14PO (паспортное значение Sn=14 мм).
4. Сделать выводы, в которых необходимо пояснить полученные результаты и описать возможные пути применения индуктивных датчиков приближения в системах охраны судна.
