3 Характеристика мережевого обладнання комп’ютерної мережі

У мережі використовуються комутатор марки D-Link DES-3010G.

Комутатори DES-3010G - це високопродуктивні керовані комутатори другого рівня, що є ідеальним рішенням для провайдерів послуг і підприємств малого і середнього бізнесу. Пристрої надають оптичні порти для підключення до загальної мережі невеликих груп користувачів, що знаходяться на великих відстанях. Комутатори надають розширені функції для мереж підприємств.

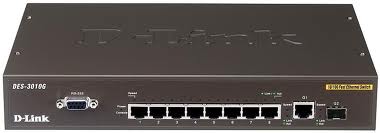

Рисунок 9 -Комутатор «DES-3010G»

Загальні характеристики:

Інтерфейси

• 8 портів 10/100BASE-TX Fast Ethernet;

• 1 порт 1000BASE-T Gigabit Ethernet;

• 1 слот SFP;

• Консольний порт RS-232

Продуктивність

• Комутаційна фабрика 5,6 Гбіт /с;

• Швидкість передачі 64-байтних пакетів 4,2 Mpps;

• Розмір таблиці МАС-адрес 8 Kб;

• SDRAM для CPU 32 Мб;

• Буфер пакетів 256 Кб;

• Обсяг флеш-пам'яті 4 Мб

Був використаний один комутатор DES-3350SR.

Комутатор оснащений 48 портами 10/100 Мбіт/с, що підтримують автовизначення і автоузгодження швидкості і режимів повного або напівдуплекса. Ці порти можуть підключатися до робочих станцій і принт-серверам, забезпечуючи для кожного підключення виділену смугу пропускання.

Для гнучкого підключення до оптичної магістралі комутатор оснащений 2-ма портами SFP, що дозволяють встановлювати модулі SFP для 1000BASE-SX і 1000Base-LX.

Для забезпечення Wi-Fi зв’язку використовувалася бездротова точка доступу TL- WA901ND.

Бездротова точка доступу спроектована для створення або розширення існуючих масштабованих мереж на базі стандарту бездротової передачі даних N або одночасного підключення до вашої бездротової мережі різних Ethernet-пристроїв. Дана точка доступу підтримує велику кількість різноманітних функцій , що дозволить вам насолоджуватися усіма перевагами зручного і простого у використанні бездротового з'єднання .

Рисунок 10 -Комутатор «DES-3350SR.»

Інтерфейс:

• Один 10/100M Ethernet порт ( RJ45);

Стандарти бездротової передачі даних:

• IEEE 802.11n;

• IEEE 802.11g;

• IEEE 802.11b;

Швидкість передачі сигналів:

• 11n : до 300Мбіт/с (динамічна);

• 11g : до 54Мбіт/с (динамічна);

• 11b : до 11Мбіт/с (динамічна).

Налаштування комутаторів пороходить майже однаково.

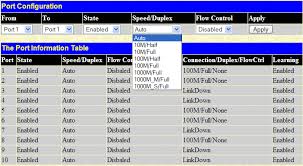

Рисунок 11 - Налаштування комутаторів.

4Програмне забезпечення комп’ютерної мережі

За час проходження практики на корпорації «Агро-Союз» було застосовано ряд програмного забезпечення, щоб керувати комп’ютерною мережою, котре дозволяло проводити різні операції на комп’ютерною мережею та мережевим обладнанням, а саме прокомутувати порти комутатора, змінити швидкість передачі, забезпечити певний порт мережею інтернет, а повністю ввесь комутатор, пустити зв’язок лише на ті порти, які нам були потрібні, а всі останні залишити без зв’язку, потім коли вони стануть потрібні їх задіяти…

Програмне забезпечення для обслуговування комп’ютерної мережі.

• Система моніторингу та статистики САСТІ – це програмне забезпечення з відкритим вихідним кодом веб-додаток, система дозволяє будувати графіки за допомогою RRDtool. Кактуси збирає статистичні дані за певні часові інтервали і дозволяє відобразити їх у графічному вигляді. Переважно використовуються стандартні шаблони для відображення статистики по завантаженню процесора, виділенню оперативної пам'яті, кількістю запущених процесів, використанню вхідного / вихідного трафіку.

Рисунок 12 - САСТІ в робочому вигляді.

• Система моніторингу та статистики ZABBIX – це вільна система моніторингу та відстеження статусів різноманітних сервісів комп'ютерної мережі , серверів та мережевого обладнання , написана Олексієм Владишевим.Для зберігання даних використовується MySQL , PostgreSQL , SQLite або Oracle. Веб- інтерфейс написаний на PHP. ZABBIX підтримує кілька видів моніторингу.Прості перевірки - може перевіряти доступність і реакцію стандартних сервісів , таких як SMTP або HTTP без встановлення будь-якого програмного забезпечення на спостережуваному хості.

Zabbix агент - може бути встановлений на UNIX- подібних або Windows , хостах для отримання даних про навантаження процесора , використання мережі, дисковому просторі і т. д. Зовнішній перевірка - виконання зовнішніх програм. ZABBIX також підтримує моніторинг через SNMP.

Рисунок 13 - програма ZABBIX в робочому вигляді.

• Програмне забезпечення PuTTY – це вільно поширюваний клієнт для різних протоколів віддаленого доступу, включаючи SSH, Telnet, Rlogin. Також є можливість роботи через послідовний порт.

• PuTTY дозволяє підключитися і керувати віддаленим вузлом (наприклад, сервером). У PuTTY реалізована тільки клієнтська сторона сполуки - сторона відображення, в той час як сама робота виконується на іншій стороні.

Рисунок 14 - програма PuTTY в робочому вигляді.

• Програмне забезпечення Friendly Pinger - це безкоштовний додаток для адміністрування, моніторингу та інвентаризації комп'ютерних мереж. Робить.

Рисунок 15 - програма Friendly Pinger  в робочому вигляді.

Функції цих програм:

Візуалізація комп'ютерної мережі в красивій анімаційної формі ;

Відображення , які комп'ютери включені , а які ні;

Пінгування всіх пристроїв за раз ;

Оповіщення в разі зупинки / запуску серверів;

Інвентаризація програмного і апаратного забезпечення всіх комп'ютерів в мережі;

Стеження , хто " лазить " по Вашому комп'ютеру і які файли качає ;

Призначення зовнішніх команд ( наприклад , Telnet , ЬгасегЬ , net.exe ) пристроям ;

Пошук HTTP , FTP , електронна пошта та інших мережевих служб;

Відображення стану мережі на робочому столі або веб- сторінці;

Графічний TraceRoute ;

Відкриття комп'ютерів в провіднику , в Всього Commander'е або в Far'е ;

Функція " Створити дистрибутив " дозволяє створити полегшену версію з Вашими картами і настройками.
