Практична робота №1

Тема: Розрахунок калорійного еквіваленту палива. Приведення спожитих паливно-енергетичних ресурсів (ПЕР) до однієї величини вимірювання. Побудова графіка та діаграми використання ПЕР.

На основі даних, наведених в таблиці 1, привести спожиті ПЕР до т у. п. та кВт·год. приведення споживання природного газу та вугілля у т у. п. здійснити після розрахунку калорійного еквіваленту палива. Побудувати графік споживання ПЕР у натуральних показниках, т у. п. та кВт·год за наведенні роки.

Таблиця 1

№ з/п	Назва району Тернопільської області	Назва ПЕР									Нижня теплота згорання
		Природний газ, млн. м³			Електроенергія, млн. кВт·год.			Вугілля, тис. т			Природного газу	Вугілля
		1998р.	1999р.	2000р.	1998р.	1999р.	2000р.	1998р.	1999р.	2000р.	ккал/м³	ккал/кг
1	2	3	4	5	6	7	8	9	10	11	12	13
1	Споживання ПЕР у суспільному виробництві
1.1	Шумський	1,27	1,37	1,39	13,7	12,5	8,9	0,21	0,02	0,00	8052	4400
2	Споживання ПЕР у бюджетній сфері
2.1	Шумський	0,08	0,08	0,07	1,3	1,1	1,2	0,25	0,54	0,02	8052	4400

Приклад розрахунку

Приведемо споживання ПЕР до однієї величини на прикладі Шумського району Тернопільської області.

Калорійний еквівалент палива визначаємо за формулою:

,

де – нижча теплота згорання палива, ккал;

7000 – значення яке показує, що при спалюванні 1 кг у. п. виділяються 7000 ккал.

Тоді: - калорійний еквівалент природного газу;

- калорійний еквівалент вугілля.

Слід пам’ятати що:

1 кВт·год = 122,74· т у. п.

1 т у. п. = 8147,3 кВт·год.

Приведення споживання природного газу у суспільному виробництві з млн. м³ до т у. п. за відповідні роки.

1998р. → 1,27·1,15=1,4607 тис т у. п. → 1460,7 т у. п.

1999р. → 1,37·1,15=1,5755 тис т у. п. → 1575,5 т у. п.

2000р. → 1,39·1,15=1,5985 тис т у. п. → 1598,5 т у. п.

Приведення споживання електроенергії у суспільному виробництві з млн. кВт·год до т у. п. за відповідні роки.

1998р. → 13,7·122,74· =1,681 тис т у. п. → 1681 т у. п.

1999р. → 12,5·122,74· =1,534 тис т у. п. → 1534 т у. п.

2000р. → 8,90·122,74· =1,092 тис т у. п. → 1092 т у. п.

Приведення споживання вугілля у суспільному виробництві з тис. т до т у. п. за відповідні роки.

1998р. → 0,21·0,628=0,13188 тис т у. п. → 131,8 т у. п.

1999р. → 0,02·0,628=0,01256 тис т у. п. → 12,56 т у. п.

2000р. → 0,00·0,628=0 тис т у. п. → 0 т у. п.

Приведення споживання природного газу у суспільному виробництві з т у. п. до кВт·год за відповідні роки.

1998р. → 1460,7 т у. п.·8147,3=11900761 кВт·год.

1999р. → 1575,5 т у. п.·8147,3=12836071 кВт·год.

2000р. → 1598,5 т у. п.·8147,3=13023459 кВт·год.

Споживання електроенергії в суспільному виробництві в кВт·год за відповідні роки.

1998р. → 13,7 млн. кВт·год =13700000 кВт·год.

1999р. → 12,5 млн. кВт·год =12500000 кВт·год.

2000р. → 8,90 млн. кВт·год =8900000 кВт·год.

Приведення споживання вугілля у суспільному виробництві з т у. п. до кВт·год за відповідні роки.

1998р. → 131,8 т у. п. ·8147,3=1073814 кВт·год.

1999р. → 12,56 т у. п. ·8147,3=102330 кВт·год.

2000р. → 0 т у. п. ·8147,3=0 кВт·год.

Приведення споживання природного газу у бюджетній сфері з млн. м³ до т у. п. за відповідні роки.

1998р. → 0,08·1,15=0,092 тис т у. п. → 92 т у. п.

1999р. → 0,08·1,15=0,092 тис т у. п. → 92 т у. п.

2000р. → 0,07·1,15=0,0805 тис т у. п. → 80,5 т у. п.

Приведення споживання електроенергії у бюджетній сфері з млн. кВт·год до т у. п. за відповідні роки.

1998р. → 1,3·122,74· =159,56 т у. п.

1999р. → 1,1·122,74· =135,014 т у. п.

2000р. → 1,2·122,74· =147,288 т у. п.

Приведення споживання вугілля у бюджетній сфері з тис. т до т у. п. за відповідні роки.

1998р. → 0,25·0,628=0,157 тис т у. п. → 157 т у. п.

1999р. → 0,54·0,628=0,399 тис т у. п. → 399 т у. п.

2000р. → 0,02·0,628=0,0126 тис т у. п. → 12,6 т у. п.

Приведення споживання природного газу у бюджетній сфері з т у. п. до кВт·год за відповідні роки.

1998р. → 92 т у. п.·8147,3=749524 кВт·год.

1999р. → 92 т у. п.·8147,3=749524 кВт·год.

2000р. → 80,5 т у. п.·8147,3=655857 кВт·год.

Споживання електроенергії у бюджетній сфері в кВт·год за відповідні роки.

1998р. → 1,3 млн. кВт·год =1300000 кВт·год.

1999р. → 1,1 млн. кВт·год =1100000 кВт·год.

2000р. → 1,2 млн. кВт·год =1200000 кВт·год.

Приведення споживання вугілля у бюджетній сфері з т у. п. до кВт·год за відповідні роки.

1998р. → 157 т у. п. ·8147,3= 1279126 кВт·год.

1999р. → 399 т у. п. ·8147,3= 3250773 кВт·год.

2000р. → 12,6 т у. п. ·8147,3=102656 кВт·год.

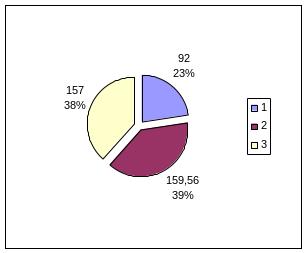

Діаграма використання ПЕР у 1998 році в т у. п.

В суспільному виробництві В бюджетній сфері

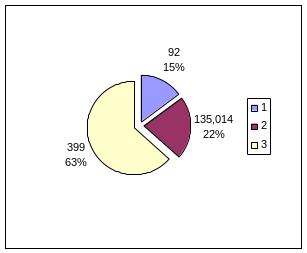

Діаграма використання ПЕР у 1999 році в т у. п.

В суспільному виробництві В бюджетній сфері

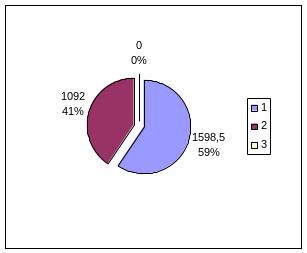

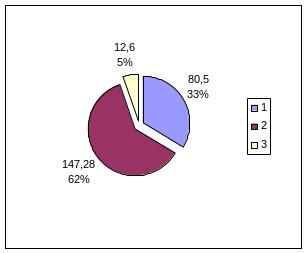

Діаграма використання ПЕР у 2000 році в т у. п.

В суспільному виробництві В бюджетній сфері

де, 1 – природний газ;

2 – електроенергія;

3 – вугілля.

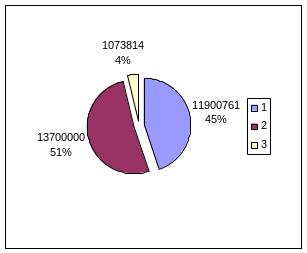

Діаграма використання ПЕР у 1998 році в кВт·год.

В суспільному виробництві В бюджетній сфері

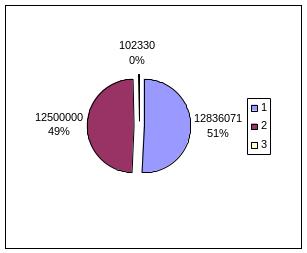

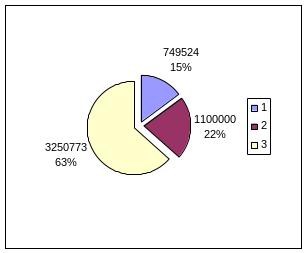

Діаграма використання ПЕР у 1999 році в кВт·год.

В суспільному виробництві В бюджетній сфері

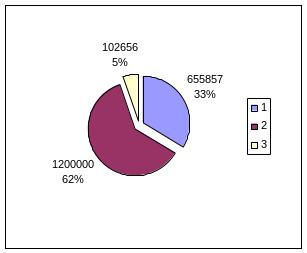

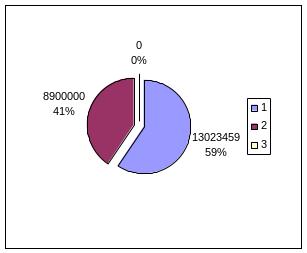

Діаграма використання ПЕР у 2000 році в кВт·год.

В суспільному виробництві В бюджетній сфері

де, 1 – природний газ;

2 – електроенергія;

3 – вугілля.

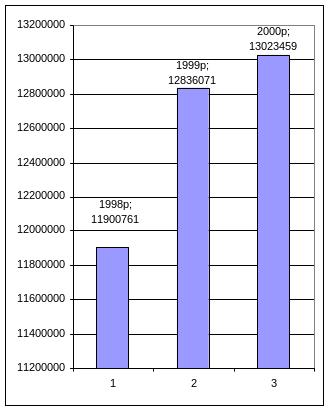

Графік використання природного газу за відповідні роки в кВт·год.

В суспільному виробництві В бюджетній сфері

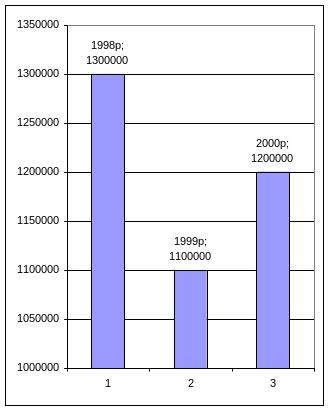

Графік використання електроенергії за відповідні роки в кВт·год.

В суспільному виробництві В бюджетній сфері

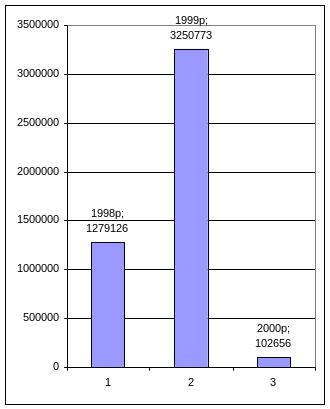

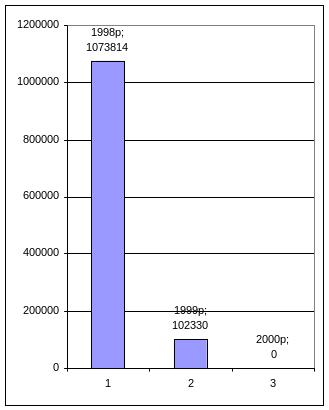

Графік використання вугілля за відповідні роки в кВт·год.

В суспільному виробництві В бюджетній сфері

З даних графіків видно, що на протязі трьох раків (з 1998 по 2000) зросло споживання природного газу. Дане зростання використання природного газу обумовлюється зменшенням використання вугілля в даному регіоні, або ж збільшенням обсягу виробленої продукції. Зменшення використання електроенергії за відповідні роки свідчить про впровадження в районі ефективних заходів щодо економії електроенергії.
