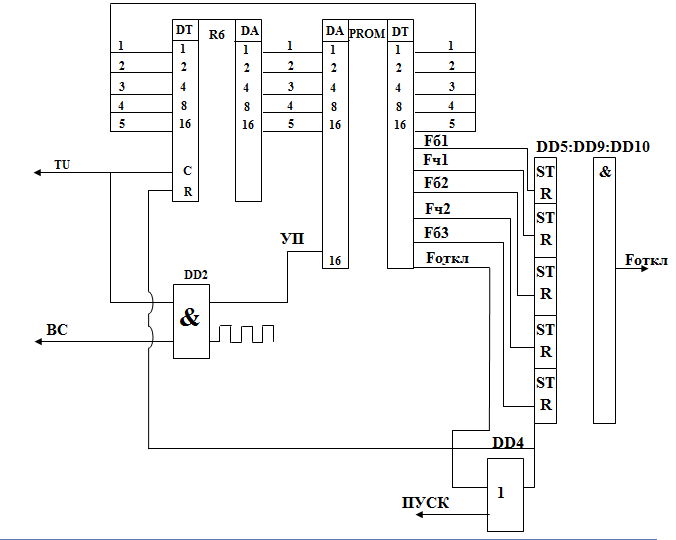

4.6 Разработка функциональной схемы устройства обнаружения (уо) лм по схеме конечного автомата второго рода и тригерной схемой принятия решения.

Основными функциональными узлами функциональной схемы устройства обнаружения являются: микропрограммная память (ПЗУ), для записи микропрограммы, регистр микрокоманды, формирующий адрес текущей микрокоманды, а также триггерная схема для записи разнесенных во времени в процессе работы функции обнаружения полей ЛМ и схема принятия решений обнаружения лицовочной метки.

Выводы

В данном индивидуальном задании мы рассмотрели методы разработки алгоритмов управления периферийных устройств АСПЗ. Рассчитали число элементов дискретизации полей ЛМ (разрушающую способность), которая составляет:   лин/пс., а разрешающая способность на 1 мм поля считывания:

Число элементов дискретизации 5-ти полей метки составляет:

; ; ;

Разработанные структурные схемы алгоритма обнаружения черного поля 1 и белого поля 1представлены на рисунке 2 и рисунке 3. На основе которых создали микропрограмму обнаружения ЧП1 и БП1.
