3.1.1 Кнопки панели инструментов

	Загрузка файла результатов контроля
	Сохранение результатов контроля в файл
	Предварительный просмотр протокола контроля
	Переход в режим проведения контроля
	Продолжение приостановленного процесса контроля. Функция приостановки контроля поддерживается только для некоторых установок.
	Остановка (приостановка) процесса контроля и переход в режим настройки
	Ручное управление механизмами системы автоматики. Функция поддерживается только для установок, системы автоматики которых не имеют терминала.
	Просмотр состояния датчиков системы автоматики. Функция поддерживается только для установок, системы автоматики которых не имеют терминала.
	Ввод параметров объекта контроля
	Изменение параметров контроля
	Изменение критериев контроля
	Вывод на экран окна с графиком сигнала
	Вывод на экран окна состояния каналов
	Вывод на экран окна результатов контроля
	Выбор режима режимов работы установки
	Редактирование параметров синхроимпульсов
	Настройка параметров ввода сигнала
	Управление положением стробов
	Ввод параметров отсечки
	Настройка АРУ
	Настройка ВРЧ
	Просмотр данных о состоянии оборудования
	Справка о программе

3.1.2 Команды меню «Файл»

3.1.2.1 «Загрузить файл»

Загрузка файла результатов контроля для просмотра (кнопка на панели инструментов). После активизации этого пункта меню предлагается выбрать имя файла в открывшемся диалоговом окне «Открыть файл» (см. Рисунок 14). Файлы результатов контроля имеют расширение *.bin. Команда недоступна в режиме проведения контроля.

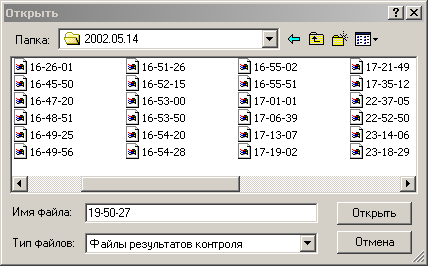

Рисунок 14. Окно выбора файлов

3.1.2.2 «Загрузить настройки»

Загрузка конфигурационного файла, содержащего значения параметров настройки программы. После загрузки файла, настройки из него сразу же вступают в силу. По умолчанию файлы настроек имеют расширение *.ini. Команда недоступна в режиме проведения контроля.

3.1.2.3 «Сохранить файл»

Сохранение результатов контроля в файл (кнопка на панели инструментов). Имя файла и каталог задаются в окне выбора файлов, открывающимся после активизации этого пункта меню.

3.1.2.4 «Сохранить настройки»

Сохранение параметров настройки программы в конфигурационном файле. После выбора этого пункта меню будет предложено выбрать имя файла и каталог.

3.1.2.5 «Автоматизация операций»

Открывает диалоговое окно для настройки операций, выполняемых автоматически при завершении контроля очередного объекта. Программа может выполнять следующие операции

1. сохранение файлов результатов контроля

2. печать протоколов контроля

3. выводить на экран окно параметров объекта контроля

4. у

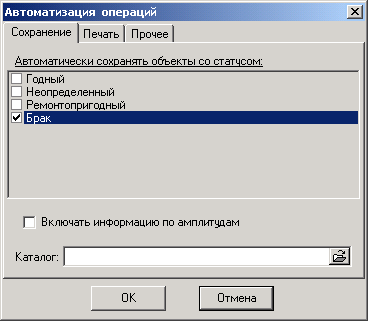

   Рисунок 15. Параметры автосохрангения

   величивать номер объекта контроля

П

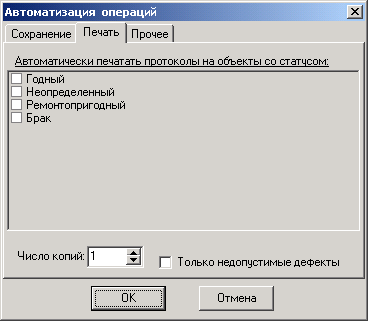

Рисунок 16. Параметры автопечати

араметры автосохранения файлов результатов контроля задаются на вкладке «Сохранение». Автосохранение выполняется только для объектов, статус контроля которых входит во множество статусов, разрешенных для автоматического сохранения. Флаг «Включать информацию по амплитудам» означает, что в файле результатов контроля будут сохраняться данные об амплитудах сигналов и значения измеренных параметров для каждого элементарного участка. Наличие этих данных позволяет просматривать и анализировать графики амплитуд сигналов и значений параметров позже, при просмотре файлов результатов контроля. Однако эта возможность приведет к заметному увеличению размера файла и времени загрузки, поэтому пользоватся ей рекомендуется только в случае необходимости. Для функции автосохранения можно задать имя базового каталога, в который будут сохраняться файлы. Если имя каталога не задано, то в качестве имени базового каталога будет использоваться имя каталога, в котором находится исполняемый файл программы (nk.exe). Не рекомендуется производить автосохранение файлов результатов контроля на сетевые диски и сменные носители, поскольку во время этой операции процесс контроля частично приостанавливается. Сохраняемые файлы будут группироваться по подкаталогам внутри базового каталога. Имя каталога формируется по дате контроля в формате «ГГГГ.ММ.ДД» (год, месяц, день). Имена сохраняемых файлов формируются с учетом времени начала контроля объекта.

Так же как и для функции автоматического сохранения для функции автоматической печати протоколов (вкладка «Печать») необходимо выбрать статус объектов контроля, для которых должен печататься протокол. Кроме этого можно задать число печатаемых копий протокола. Опция «Только недопустимые дефекты» влияет на изображение карты состояния элементарных участков, выводимой в протокол. Не все установки содержат в протоколе изображение карты состояния ЭУ. Установка опции приводит к выводу на карте состояния ЭУ изображения только недопустимых дефектов.

Флаг «Автоматическое увеличение номера ОК» и «Автоматический вызов диалогового окна параметров ОК» означают, соответственно, что при завершении контроля программа увеличит номер объекта контроля и вызовет диалоговое окно для ввода параметров ОК. Эти флаги помогают частично автоматизировать процесс ввода данных очередного объекта контроля.

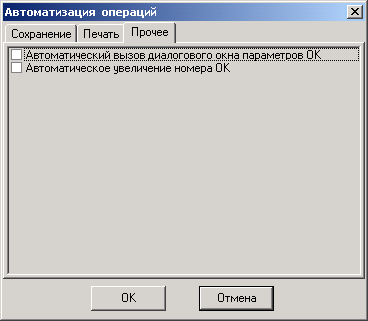

Рисунок 17. Прочие параметры
