3.5 Окно «Результаты маркировки»
Окно
результатов маркировки служит для
отображения отметок маркировки, которые
должны быть закрашены дефектоотметчиками
на поверхности объекта контроля. Окна
отображают данные только по объектам,
находящимся в процессе контроля. Для
к

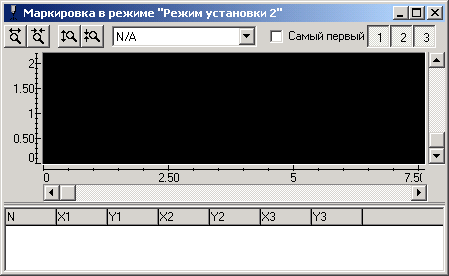

Рисунок 58. Пример
одномерного окна результатов маркировки
В одномерном окне результатов маркировки для каждого дефектоотметчика выводится полоска, вертикальные отметки белого цвета на которой показывают участки объекта контроля, которые должны быть промаркированы. Масштаб изображения по горизонтали можно изменить с помощью кнопок в верхней части окна, смещение изображения полосок производится с помощью полосы прокрутки. В нижней части окна выводится таблица координат промаркированных участков. Координаты отметок в этой таблице выводятся в миллиметрах. Поле «X1» содержит координаты участков дефектоотметчика номер 1, поле «X2» - дефектоотметчика 2 и т.д. Выпадающий список и опция «Самый первый», расположенные в верхней части окна, отображаются в окне только в том случае, если установка может производить контроль нескольких объектов одновременно. Выпадающий список служит для выбора объекта, данные которого будут отображаться в окне. При включенной опции «Самый первый» в окне всегда будут выводиться данные первого объекта в списке.
Д
Рисунок 59. Пример
двухмерного окна результатов маркировки
Приложение 1 Список блоков расширения
Наименование |
Обозначение |
Кол. |
Шина |
PnP |
Требуемые ресурсы |
Блок ФСИ FS-4А |
НКВТ.204.01 |
1 |
PCI |
|
Выделяются операционной системой |
Блок АЦП ADC-5В |
НКВТ.010.02 |
10 |
PCI |
|
Выделяются операционной системой |
Субмодуль АЦП ADM-2 |
НКВТ.005.01 |
10 |
- |
|
- |
Блок ВВ IDI-24 |
|
- |
ISA |
|
Диапазон портов ввода-вывода 300-31F |
Блок ВВ ODI-16 |
|
- |
ISA |
|
Диапазон портов ввода-вывода 300-31F |
