3.1.5.2 «Синхроимпульсы»
Вывод окна настройки параметров синхроимпульсов.
О

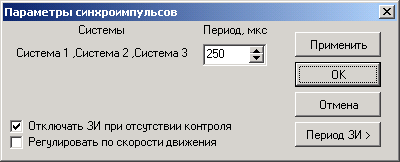

Рисунок 33. Окно
параметров синхроимпульсов
Опция “Регулировать по скорости движения” управляет функцией автоматического увеличение периода повторения синхроимпульсов при снижении скорости контроля.
При нажатии на кнопку «Период ЗИ >» в нижней части окна будут выведены таблицы с данными о среднем периоде и частоте следования ЗИ в каналах и преобразователях (Рисунок 34). Повторное нажатие на данную кнопку скрывает эти таблицы.

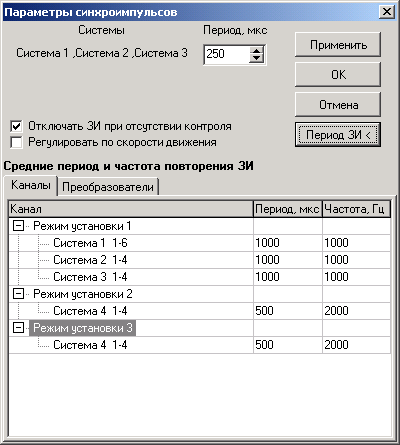

Рисунок 34. Информация о периоде и частоте зондирующих импульсов
3.1.5.3 «Обработка сигнала»
Вывод окна настройки параметров обработки сигналов (кнопка на панели инструментов). В открывающемся диалоговом окне вводятся: число циклов когерентных накоплений, постоянная времени ФНЧ и режим работы накопителя сигналов (см. Рисунок 35). Кроме этого в этом окне выводится значение длины интервала оцифровки сигнала. Длина этого интервала зависит от периода следования синхроимпульсов (см. предыдущую главу).

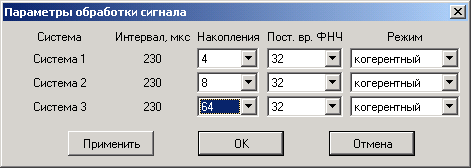

Рисунок 35. Окно параметров обработки сигнала
3.1.5.4 «Стробы»
Вывод окна просмотра и редактирования параметров стробов. Количество стробов и их назначение зависят от типа установки и систем в нее входящих. Редактироваться может положение стробов A1, A2, AD и AD’. Поля ввода, расположенные на основной части окна задают положение стробов одновременно для всех каналов системы. Если необходимо изменить положение стробов отдельно для каждого из каналов, то следует с помощь кнопки «Показать > » вывести таблицу редактирования положения стробов в отдельных каналах. Число и тип стробов, допускающих поканальную установку, зависит от типа установки. Установить положение стробов можно также и в окне просмотра осциллограмм сигналов (см. главу 3.2 Окно просмотра осциллограммы сигнала).
Программа поддерживает функции автоматической установки стробов. Функция автоматической установки стробов A1 и A2 использует данные о номинальных размерах объекта контроля, расположении преобразователей и конфигурации каналов. Эта функции размещает стробы A1 и A2 таким образом, чтобы их центры совпадали с центрами донных (прошедших, обежавших) импульсов. Ширина стробов A1 и A2 должна быть установлена вручную. Для нормальной работы этой функции необходимо, чтобы были правильно настроены значения скорости ультразвука и смещения нулевой отметки шкалы (см. главу 3.1.5.7 «Параметры глубиномера»).
В
Рисунок 36. Окно
параметров стробов
Таблица 3. Режимы автопозиционирования стробов
Режим |
Привязка к началу |
Привязка к концу |
Режим работы функции автопозиционирования стробов AD и AD’ |
1 |
|
|
Строб растягивается на пространство между начальным и конечным импульсами. Отступ от начального импульса задается параметром «Отступ в начале», отступ от конечного импульса – параметром «Отступ в конце». |
2 |
|
|
Строб перемещается вслед за перемещением начального импульса. Отступ от начального импульса задается параметром «Отступ в начале». Функция стремится установить длину строба, равной параметру «Максимальная длина». Функция укорачивает длину строба таким образом, чтобы он не выходил за пределы конечного импульса минус значение поля «Отступ в конце». При достаточно большом значении поля «Максимальная длина» этот режим аналогичен режиму 1. |
3 |
|
|
Строб перемещается вслед за перемещением конечного импульса. Отступ от конечного импульса задается параметром «Отступ в конце». Функция стремится установить длину строба, равной параметру «Максимальная длина». Функция укорачивает длину строба таким образом, чтобы он не выходил за пределы начального импульса плюс значение поля «Отступ в начале». При достаточно большом значении поля «Максимальная длина» этот режим аналогичен режиму 1. |
4 |
|
|
Не допустимая комбинация. Программа блокирует установку такого сочетания флагов. |
В зависимости от конфигурации установки стробы AD и AD’ могут позиционироваться на интервале до первого донного (обежавшего) импульса, либо на интервале между двумя донными (прошедшими, обежавшими) импульсами. В первом случае в качестве положения начального импульса используется нулевая точка шкалы развертки, конечного - положение первого импульса в стробе A1. Во втором случае начальный импульс – это первый импульс в стробе A1, конечный - первый импульс в стробе A2.
Функция автопозиционирования стробов AD и AD’ производит усреднение данных о положении импульсов. Величина интервала усреднения задается в поле «Интервал усреднения».
