2.9 Полы. Экспликация полов

Полы уложены по перекрытиям. Материалы пола укладывают на специально подготовленную поверхность.

В запроектируемом здании покрытие полов принимаем из таблицы 2.

Таблица 2. Экспликация полов

Номер помещения	Тип пола	Схема пола	Элементы пола и их толщина, мм	Площадь м2

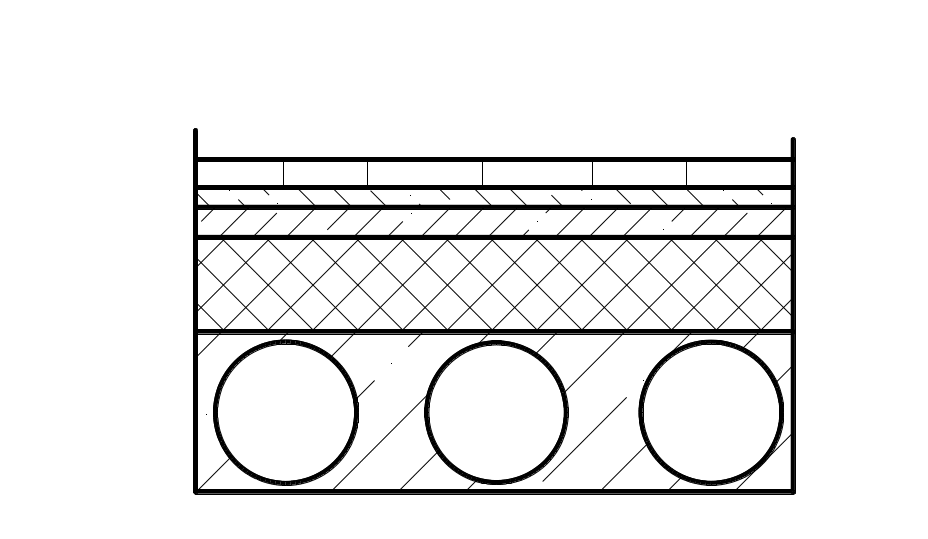

Учебные кабинеты 1-го этажа	Паркет		Доска паркетная Цементно-песчаная стяжка-40 Теплоизоляционный слой Ж/Б плита 220	1276,66

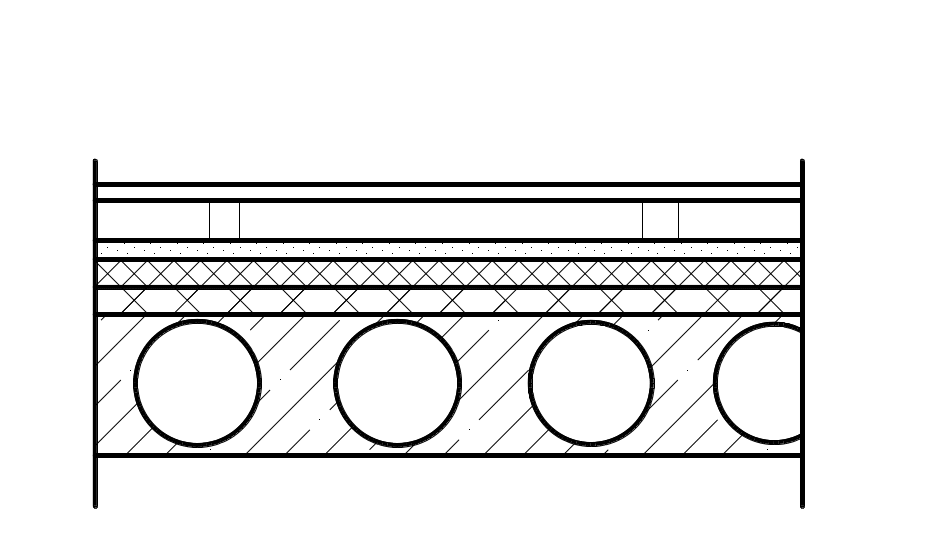

Санузел, коридоры 1 го этажа	Керамическая плитка		Керамическая плитка 11 Плиты пиленые из природного камня Стяжка бетонная 40 Плиты утеплителя ж/б плита 220	61

2.10 Окна. Двери

Окна запроектированы с тройным остеклением (со стеклопакетами и стеклом снаружи), с раздельными переплётами одно- и двустворчатые. Коробки в стенах укрепляют в четверти, которые предусмотрены производителем и находится под небольшим углом. Зазор между коробкой и стеной тщательно заделывают монтажной пеной. Откосы оштукатуривают внутри и снаружи. Всего 6 типов окон.

В проектируемом здании приняты деревянные спаренные блоки с двойным остеклением. Серия 1.231-1. Типоразмеров – 2. Двери внутренние – деревянные щитовые блоки, Серия 1.136-10. Типоразмеров – 2. Двери наружные – деревянные обвязочные, щитовые блоки. Серия 1.135-1 альбом 1. Типоразмеров – 2

Естественное освещение обеспечивается через окна.

Размеры и обозначения приведены в таблице №3.

Таблица 3. Спецификация элементов заполнения проемов

Поз.	Обозначение	Наименование	Количество			Масса Ед. кг	V м3
			1	2-4	Всего
		Окна
1	1.136.5-16.4.1.04.00.000.	ОС 15-15	34	150	184	44	0,78
2	1.136.5-16.4.1.05.00.000.	ОС 15-18	2		2	47	0,83
		Двери
1	1.136.5-19.01.000	ДГ21-09	20	49	69	84	0,503
2	191.136.5- 04.000	ДГ21-7	9	18	27	80	0,453
3	191.136.5- 047.000	ДК24-15	4		4	150	0,127
