МИНИСТЕРСВО ОБРАЗОВАНИЯ И НАУКИ РФ
Северский технологический институт-филиал
федерального государственного автономного образовательного учреждения высшего профессионального образования
Национальный исследовательский ядерный университет МИФИ
СТИ НИЯУ МИФИ
Кафедра ЭиАФУ
Релейная защита отчет
по лабораторной работе № 1
Исследование токовой ступенчатой защиты радиальной сети
Выполнил |
Киселев Евгений Андреевич |
студент гр. |
Д - 260 |
Содержание
цель работы;
описание сетевого участка и его режимов работы;
схема защиты и принцип ее работы;
расчет параметров защиты;
исследование поведения защиты в аварийных режимах;
выводы
1.Цель работы: |
Исследование максимальной токовой защиты кольцевой цепи. Изучить токовую направленную защиту линий электропередачи в кольцевой сети. Смоделировать кольцевую сеть. Отстроить токовую направленную защиту линий электропередачи в кольцевой сети |
2. Описание сетевого участка и его режимов работы

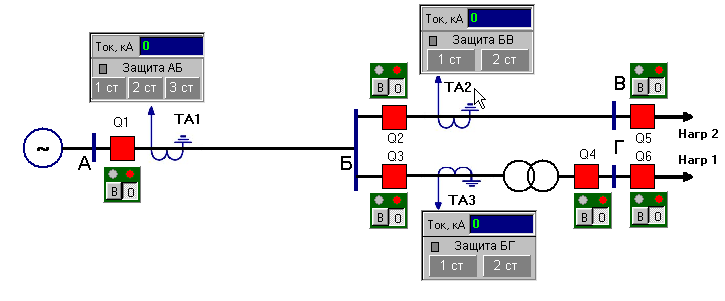

Рис.1 Схема сетевого участка
|
Параметры сети
N вари-анта |
U НОМ, кВ |
X C Ом |
L AБ, км |
L БВ, км |
I H1, А |
tН1, сек |
I H2, А |
t Н2, сек
|
SТР, кВА |
uK, % |
9 |
6.3 |
2.0 |
17 |
14 |
0.022 |
1.5 |
0.030 |
1.0 |
400 |
5.5 |
UНОМ - номинальное напряжение системы, кВ; XC - сопротивление системы, Ом; LAБ - длина линии АБ, км; LБВ - длина линии БВ, км; IH1 - ток первой нагрузки, А; IH2 - ток второй нагрузки, А; tН1 - время срабатывания защиты первой нагрузки, сек; tН2 - время срабатывания защиты второй нагрузки, сек; SТР - мощность трансформатора, кВА; uK, - напряжение к.з, %
|
||||||||||
Результаты замеров токов короткого замыкания
Вид короткого замыкания |
Значение тока в точке короткого замыкания, кА
|
|||||||||
К1 |
К2 |
К3 |
К4б |
К5 |
К6 |
К7 |
К8 |
К9г |
К10 |
|
Трехфазное
|
0.984 |
0.674 |
0.513 |
0.414 |
0.357 |
0.314 |
0.280 |
0.253 |
0.414 |
0,414 |
Двухфазное
|
0.851 |
0.583 |
0.444 |
0.358 |
0.309 |
0.272 |
0.242 |
0.219 |
0.358 |
0.358 |
