6 Подбор подшипников

6.1 Определяем размер и направление действующих на подшипник сил

Н

Н

Осевая сила Н

Большая радиальная нагрузка действует на опору В, на неё же действует и осевая сила, поэтому подбор подшипников, по видимому, придется вести для этой эпюры.

6.2 Определяем тип подшипника. При значительней превышении осевой нагрузки F_a1 над радиальной R_В целесообразно применять конические роликоподшипники. Если не удастся подобрать радиально - упорные подшипники указанного типа, то придется установить упорный подшипник для восприятия осевой нагрузки и радиальный - для восприя­тия радиальной нагрузки.

6.3 По формуле (212) [1] находим осевые составляющие реакции для предварительно назначенного подшипника средней серии № … при е = … из таблице П43 [1].

Н

Н

6.4 По таблице 5 [1] определяем суммарные осевые нагрузки (расчетные)

Так как S_A<S_B и F_a1=…H > S_B-S_A = …,

то F_aA= S_B=… Н и F_aВ = S_А+ F_a1 =… Н

Если S_A<S_B и то F_aA= S_B- F_a и F_aB = S_B,

, то F_aA = S_А; F_aВ = S_А+ F_a

6.5 При F_aB / ( R_B) = …>е по таблице П43 [1] принимаем х=0,4 и у = … (V=1 таблица П45 [1]).

6.6 Назначаем ресурс (наработку подшипника в часах его долговечность) и определяем значение остальных коэффициентов формулы (209) [1].

Для подшипников редукторов рекомендуется

принимаем

К=1,6 – коэффициент, учитывающий характер нагрузки. Выбираем по таблице П46 [1].

К_Т = 1 при t<100ºc – температурный коэффициент (таблице П 47 [1]).

- для роликовых подшипников.

V=1 – коэффициент, учитывающий какое кольцо вращается.

6.7. Вычисляем требуемую динамическую грузоподъемность:

^1/α=…кН

< С

6.8 По таблице П43 [1] окончательно принимаем подшипник серии № …

мм мм мм

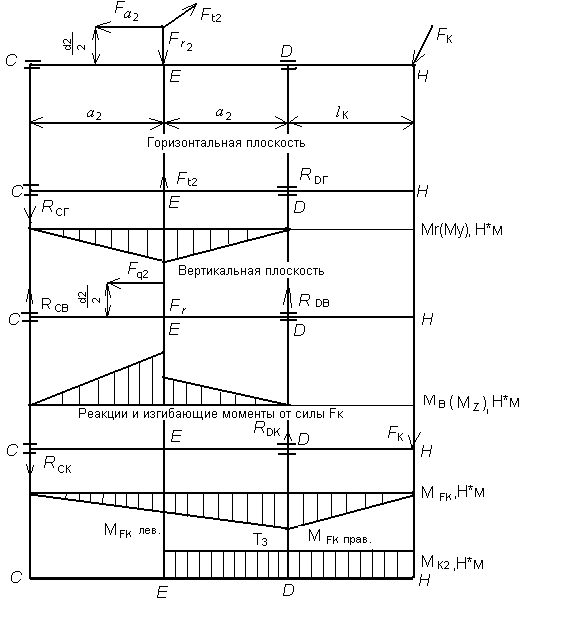

6.9 Вычерчиваем схему нагрузки тихоходного вала с учетом консольной силы

Влияние цепной передачи на вал учитываем, прикладывал консольную силу F_K

Расстояние от точки приложения силы F_к до точки приложения реакции ближайшей опоры приближенно находим по зависимости

мм

где мм – диаметр выходного конца ведомого вала (полученный при проектном расчете вала).

6.10 Определяем реакцию опор в горизонтальной плоскости от силы F_t2

H

6.11 Строим эпюру изгибающих моментов Мг = (Му) в горизонтальной плоскости:

Н·м

6.12 Определяем реакции в вертикальной плоскости от сил F_r и F_a2

H

H

Проверяем правильность определения реакций:

_{Рисунок 3}

6.13 Строим эпюру изгибающих моментов М_В = (Мz) в вертикальной плоскости: M_C=M_D=0

Н·м

Н·м

6.14 Определяем реакции опор от консольной силы Fк

H

H

Проверяем правильность определения реакций:

6. 15 Строим эпюру изгибающих моментов М_Fк от силы Fк

М_С=М_Н=0

М_Е= -R_CK = … Нм

М_D= -F_K Нм

6.16 Строим эпюру крутящего момента. Передача вращающегося момента происходит вдоль оси вала от середины ступицы колеса до точки приложения консольной нагрузки. Крутящий момент равен вращающему моменту.

М_К = Т₂ = … Н·м

6.17 Суммарные радиальные опорные реакции

H

H

6. 18 Выбираем тип подшипника

Осевая нагрузка действует на опору С, поэтому для этой опоры определяем отношение

Необходимо выбирать шариковые однородные подшипники.

При отношении следует принять роликоподшипники конические однорядные при малых и средних частотах вращения или шарикоподшипники радиально-упорные однорядные при высоких и средних частотах вращения.

Подбор подшипников следует начинать с легкой серии. В случае больших значений суммарных радиальных опорных реакций следует принимать подшипники средней серии.

6.19 Принимаем требуемую долговечность подшипника

L_h = 12 ч

6.20 Определим осевые составляющие реакций предварительно назначенного подшипника №… серии… при е = … таблице П 43 [1].

Н

Н

6.21 По таблице 5 [1] определяем суммарные осевые нагрузки.

Так как S_С>S_D и F_a2 >S_C-S_D, то F_aD=S_D

F_ac=S_C + F_a2=… Н

6.22 Принимаем коэффициент, учитывающий характер нагрузки K_σ = 1,5

К_т = 1 – коэффициент, учитывающий влияние температуры подшипника.

При

V = 1 – коэффициент вращения при вращении внутреннего кольца подшипника.

- для роликовых подшипников

При < е х=1, у=0

При > е х=0,4, у=… таблица П43

6.23 Определяем опору, на которую действует эквивалентная нагрузка

Н

P_D Н

Для наиболее нагруженной опоры находим требуемую динамическую грузоподъемность подшипника

^1/α=…кН

По таблице П 43 [1] окончательно принимаем подшипник № … серии …

мм мм мм

С=…кН
